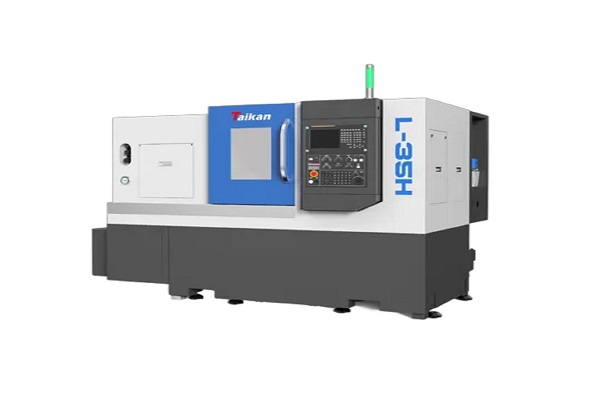

Durante il processo di accettazione di un tornio orizzontale CNC, garantire che la qualità e le funzioni della macchina soddisfano i requisiti è vitale. Il processo di accettazione richiede non solo la verifica dell'aspetto della macchina e della documenti tecnici, ma anche l'esecuzione di test dettagliati sulle sue funzioni e prestazioni. Attraverso una serie di ispezioni di disimballaggio, test operativi e test di carico, le condizioni di lavoro e la precisione di lavorazione del tornio possono essere accuratamente ponderate, garantire che funzioni in modo stabile ed efficiente. Questo articolo parlerà dei punti chiave da mettere a fuoco durante l'approvazione di una macchina per tornio CNC orizzontale, compreso l'ispezione di disimballaggio, il test di avvio della macchina, il test di funzionamento minimo e il test di carico.

Ispezione di disimballaggio

Il contenuto all'interno del pacchetto dovrebbe essere controllato uno per uno in base alla lista di imballaggio e alla lista degli accessori specifici nel contratto. I registri di ispezione devono includere gli elementi principali:

• Se la confezione è intatta e se l'aspetto del tornio mostra qualsiasi danno evidente come la ruggine o il peeling della vernice.

• Se la documenti tecnici è completa.

• La varietà, le specifiche e la quantità di accessori.

• La varietà, le specifiche e la quantità di pezzi di ricambio.

• La varietà, le specifiche e la quantità di strumenti.

• La varietà, le specifiche e la quantità di utensili da taglio (lame).

• Accessori per l'installazione.

• La varietà, le specifiche e la quantità di componenti elettrici.

Test di avvio della macchina

Dopo che la macchina del tornio CNC orizzontale è stata installata e debugged, il produttore dovrebbe inviare il personale per testare la macchina. I test includono principalmente:

• Test di funzionamento manuale: per testare la precisione del funzionamento manuale.

• Jog Test: per controllare la risposta e la funzionalità durante il jogging.

• Test del cambio di velocità del mandrino: per garantire che il cambio di velocità del mandrino funzioni correttamente.

• Test Overtravel: per garantire che la macchina non supera i suoi limiti di viaggio.




Test di funzionamento inattivo

Il test dei meccanismi mobili della macchina dovrebbe funzionare per non meno di 1 ora al più alto intervallo di velocità. La temperatura del cuscinetto del mandrino non deve essere superiore a 70 °C, con l'aumento della temperatura non superiore a 40 °C.

È necessario eseguire un test di funzionamento minimo continuo anche per non meno di 8 ore. Il tempo di ciclo non dovrebbe superare i 15 minuti. Alla fine di ogni ciclo, la macchina dovrebbe smettere, simulare lo scarico del pezzo e il tempo di arresto non dovrebbe superare un minuto prima di funzionare.

Test di carico

L'utente dovrebbe preparare disegni e spazi vuoti della parte tipica. Sotto la guida del personale di debug del produttore, l'utente programma la macchina, seleziona gli utensili da taglio e determina i parametri di taglio. Il test di carico dovrebbe essere condotto in tre fasi: tornitura ruvida, taglio pesante e tornitura di finitura. Ogni passaggio dovrebbe includere il taglio singolo del programma di taglio e ciclo. Dopo ogni operazione di taglio, controlla le dimensioni reali della parte elaborata e confrontale con i valori elencati per controllare la precisione di marcia del tornio orizzontale CNC in condizioni di carico, che include la precisione di lavorazione complessiva della macchina e la precisione di indicizzazione della torretta.

Accettazione

Una volta che la macchina per tornio CNC orizzontale supera lo disimballaggio iNspection, test funzionale, test di funzionamento minimo e test di carico e produzione di prodotti qualificati, il processo di consegna dell'accettazione può essere completato. In caso di problemi, il produttore dovrebbe essere responsabile della risoluzione di tali problemi.
