Soluzioni di lavorazione CNC per l'economia a bassa quota: ridefinire la produzione di componenti per UAV e eVTOL

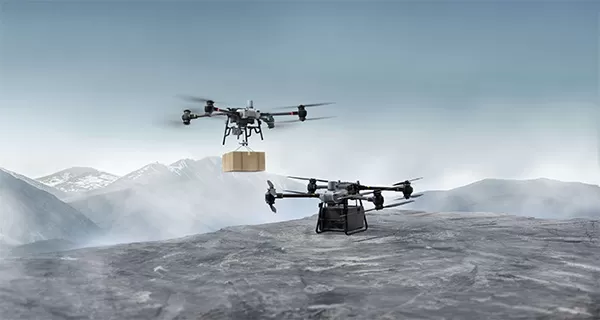

Mentre la "Low-Altitude Economy" si eleva a frontiera strategica globale, la rapida evoluzione dei droni (Unmanned Aerial Vehicles, UAV) e degli aeromobili elettrici a decollo e atterraggio verticale (eVTOL) sta ridisegnando la logistica moderna e la mobilità urbana. Al centro di questa rivoluzione si trova la richiesta di componenti strutturali che bilancino requisiti di estrema leggerezza con una integrità meccanica senza compromessi.

Taikan Machine, leader nel settore delle attrezzature intelligenti di alta gamma, fornisce soluzioni complete di lavorazione CNC su misura per gli elementi strutturali chiave dei velivoli a bassa quota. Integrando una profonda competenza tecnica con processi produttivi avanzati, consentiamo ai nostri partner di raggiungere elevata precisione, alta efficienza e produzione di massa stabile.

Affrontare la complessità dei materiali e la rigidità strutturale

I componenti dei velivoli a bassa quota richiedono una vasta gamma di materiali ad alte prestazioni, tra cui leghe di alluminio di grado aerospaziale, titanio, compositi in fibra di carbonio e acciaio inossidabile ad alta resistenza. Taikan Machine li classifica in tre principali ambiti di lavorazione, ciascuno ottimizzato per massima produttività e precisione.

1. Strutture a cavità complesse: efficienza ad alta velocità con integrazione a 4 assi

I telai degli aeromobili, gli alloggiamenti delle batterie e le strutture portanti presentano spesso geometrie a pareti sottili, cavità profonde e intricate tasche di alleggerimento. La lavorazione tradizionale è spesso soggetta a vibrazioni dell'utensile e tempi ciclo eccessivi.

La soluzione Taikan: serie T-500S / T-600S ad alta velocitàcentro di lavoro per foraturaProgettate per una rimozione del metallo ad alta efficienza, queste macchine sono il pilastro della produzione di telai per UAV.

• Soppressione delle vibrazioni e integrità superficiale: Grazie a strutture del basamento ad alta rigidità e mandrini a trasmissione diretta che raggiungono i 24.000 giri/min, la serie T sopprime efficacemente le risonanze durante la lavorazione di pareti sottili. Ciò garantisce finiture superficiali superiori su fondi e pareti laterali delle tasche, riducendo al minimo la necessità di lucidatura manuale secondaria.

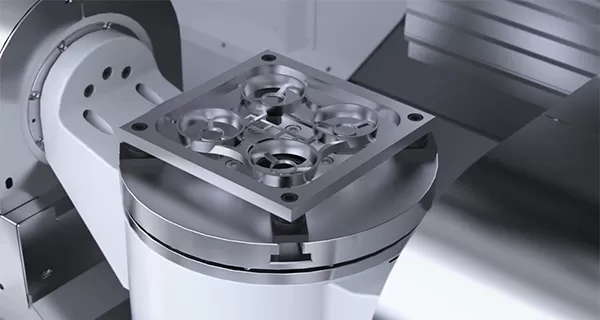

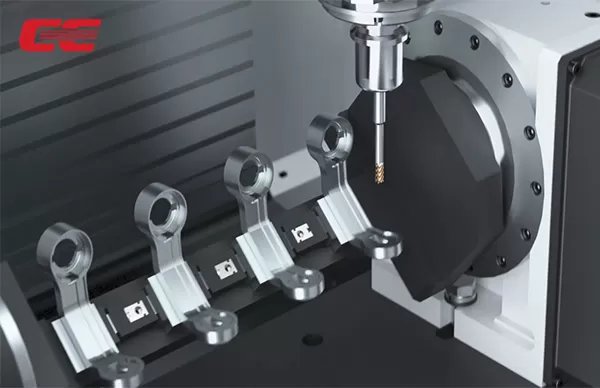

• Lavorazione simultanea a 4 assi: Integrando tavole rotanti ad alta precisione, passiamo dalla lavorazione standard a 3 assi a quella multi-faccia a 4 assi. Per componenti come supporti motore e connettori per bracci, ciò consente fresatura e foratura su più lati in un unico setup, aumentando l'efficienza complessiva di oltre il 30%.

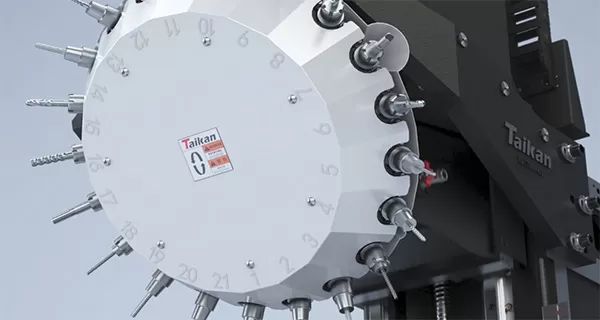

• Gestione rapida degli utensili: Un magazzino utensili ad alta capacità da 21 utensili e un cambio utensile automatico (ATC) ad alta velocità riducono al minimo i tempi non produttivi, adattandosi ai frequenti cambi utensile – da frese a candela a trapani e maschi – richiesti per lavorazioni di cavità complesse.




2. Geometrie aerodinamiche: precisione simultanea a 5 assi

I componenti con superfici a forma libera, cavità profonde inclinate e caratteristiche spaziali complesse sono critici per le prestazioni aerodinamiche. La lavorazione convenzionale con setup multipli introduce errori cumulativi che compromettono la stabilità del volo.

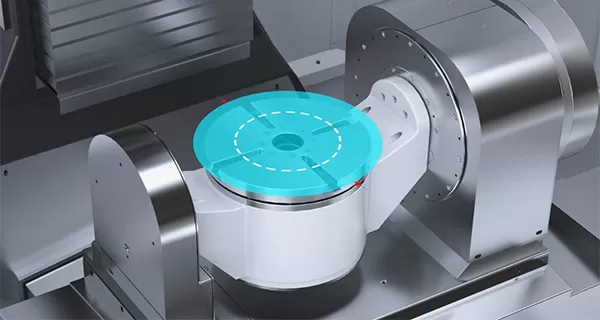

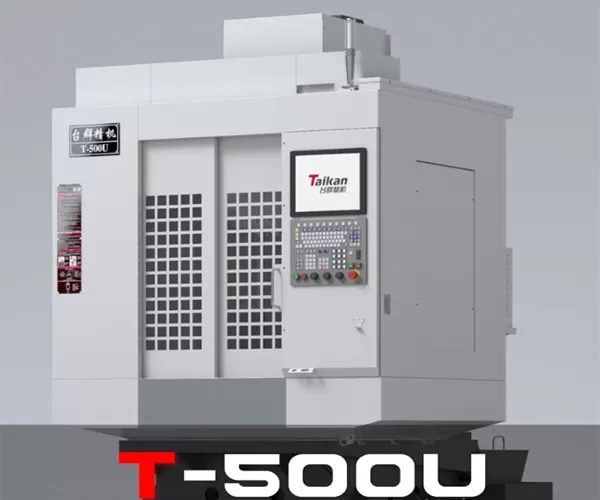

La soluzione Taikan:Centro di lavoro per foratura e maschiatura simultanea a 5 assi T-500Uutilizzando una struttura basculante-rotativa di tipo "a culla" (assi A/C), questacentro di lavoro a 5 assirealizza la lavorazione "Done-in-One" (tutto in un'unica fase) per le geometrie più impegnative.

• Postura utensile ottimizzata: Il collegamento a 5 assi assicura che l'utensile mantenga l'angolo di taglio ideale rispetto alle curve complesse. Per carenature e cappottature aerodinamiche degli UAV, ciò elimina i "segni di bava" o "linee di giuntura" causati dai setup multipli, garantendo le transizioni morbide essenziali per l'efficienza del volo.




• Rigidità migliorata grazie all'evitamento delle interferenze: La possibilità di inclinare il pezzo consente l'uso di utensili da taglio più corti e rigidi, evitando al contempo interferenze con i dispositivi di fissaggio. Utensili corti riducono significativamente la flessione e le vibrazioni, in particolare nella lavorazione di materiali difficili come il titanio o le leghe di alluminio ad alta resistenza.




• Precisione spaziale per i sistemi di volo: Per garantire l'affidabilità del controllo del volo, le posizioni di montaggio dei motori richiedono tolleranze spaziali estreme. Il T-500U offre il controllo di coordinate ad alta precisione necessario per fornire una base meccanica stabile per il sistema di propulsione dell'aeromobile.




3. Parti rotazionali di precisione: tornitura di tipo svizzero ad alta stabilità

I sistemi di propulsione e i controlli di volo degli UAV si basano su una moltitudine di alberi e perni di piccolo diametro, caratterizzati da elevati rapporti di snellezza e tolleranze ristrette.

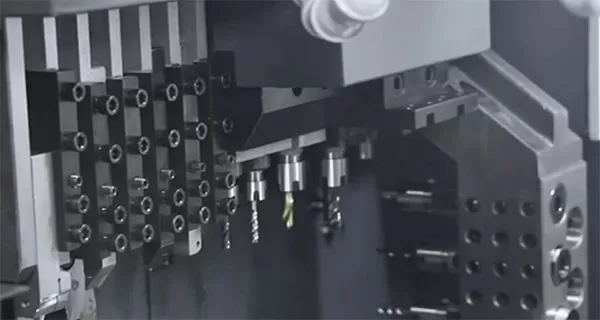

La soluzione Taikan: torni CNC di tipo svizzero serie ST-2031 / ST-2631. La serie ST è specificamente progettata per la produzione in grandi volumi di componenti rotazionali snelli e ad alta precisione.

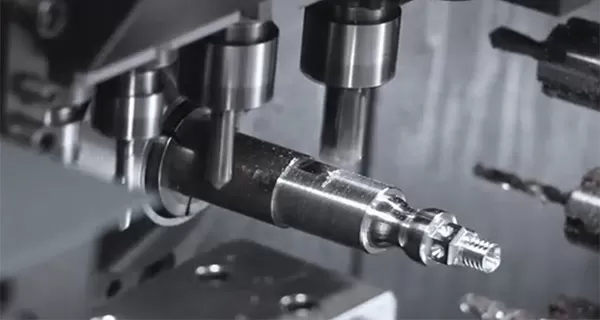

• Eccellenza nella lavorazione longitudinale: Utilizzando una testa mobile e il supporto di una boccola di guida, il punto di taglio rimane costantemente vicino al punto di supporto. Ciò elimina virtualmente la flessione del pezzo, una sfida comune nella lavorazione di alberi motore lunghi e sottili e perni di trasmissione utilizzati negli UAV.




• Eccezionale versatilità dei materiali: Sia che si lavori acciaio inossidabile 316L per interni motore o acciai legati ad alta resistenza per perni di trasmissione, la serie ST offre la stabilità termica e l'architettura rigida necessarie per una precisione dimensionale costante in cicli produttivi 24 ore su 24, 7 giorni su 7.




Guidare il successo definito dal cliente

In Taikan Machine, comprendiamo che il futuro dell'economia a bassa quota dipende dalla semplicità produttiva, dalla precisione e dalla scalabilità. Offrendo un ecosistema completo di soluzioni di lavorazione – dalla foratura ad alta velocità e fresatura simultanea a 5 assi alla tornitura di precisione – forniamo l'infrastruttura tecnologica di cui i nostri partner hanno bisogno per primeggiare in un mercato globale competitivo.

Taikan Machine: Precisione in movimento, eccellenza in volo.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
