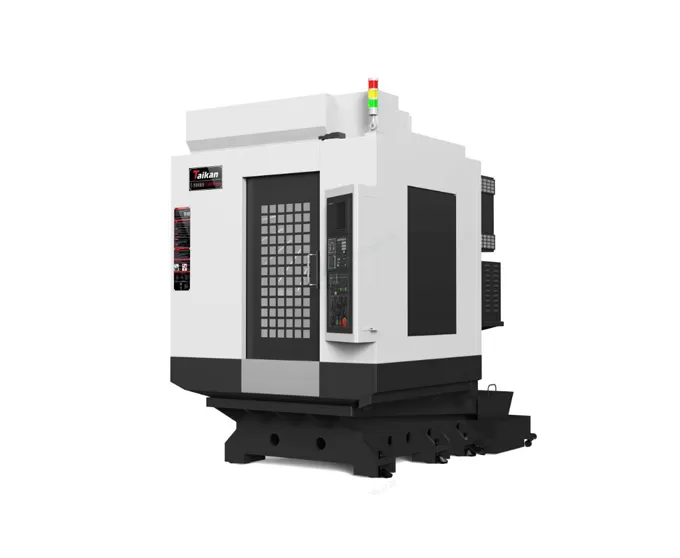

Name: HT-500BH Centro di lavoro per foratura e fresatura ad alta velocità e alta precisione
Brand: Taikan Machine
Availability: InStock

Specifiche del centro di lavoro di foratura e fresatura ad alta velocità e alta precisione HT-500BH

Item			Unit	HT-500BH	Osservazioni
Corse	Corsa tavola (asse X)		mm	500
	Corsa slitta (asse Y)		mm	400
	Corsa testa (asse Z)		mm	460 (21T)
	Distanza dal naso mandrino alla superficie tavola		mm	180-640
	Distanza dal centro mandrino alla superficie guida colonna		mm	445
Tavola	Dimensioni tavola		mm	620*400
	Carico max.		kg	250
	Scanalature a T (numero - larghezza scanalatura x passo)		mm	3-14*120
Mandrino	Potenza motore (nominale/breve durata)		kW	3.7/5.5
	Coppia motore (nominale/breve durata)		N.m	14.1/21
	Velocità motore mandrino		rpm	20-24000
	Conicità mandrino		/	BT30
Velocità	Campo velocità di avanzamento taglio		mm/min	1-15000
Velocità	Velocità rapida assi X/Y/Z		m/min	48/48/48
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.006	GB/T 18400.4 (Corsa totale)
Precisione	Ripetibilità (X/Y/Z)		mm	0.004	GB/T 18400.4 (Corsa totale)
Magazzino utensili	Capacità magazzino utensili		pcs	21
	Peso max. utensile		kg	3
	Lunghezza max. utensile		mm	300
	Diametro max. utensile (a pieno carico / con posti adiacenti liberi)		mm	Ф60/Ф80
Altro	Sistema CNC			Mitsubishi M80VA
	Alimentazione aria	Flow	L/min	≥200 (ANR)
	Alimentazione aria	Pressione aria	MPa	0.6-0.8
	Capacità apparecchiatura		kVA	15
	Capacità max. serbatoio refrigerante		L	145
	Dimensioni macchina		mm	169026202470	Relative agli assi XYZ
	Peso (circa)		kg	3300

Le informazioni in questa pagina sono solo a scopo di riferimento. Le specifiche e i dettagli possono subire variazioni a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, vi preghiamo di contattarci.
