Caratteristica del tornio orizzontale CNC D-L45

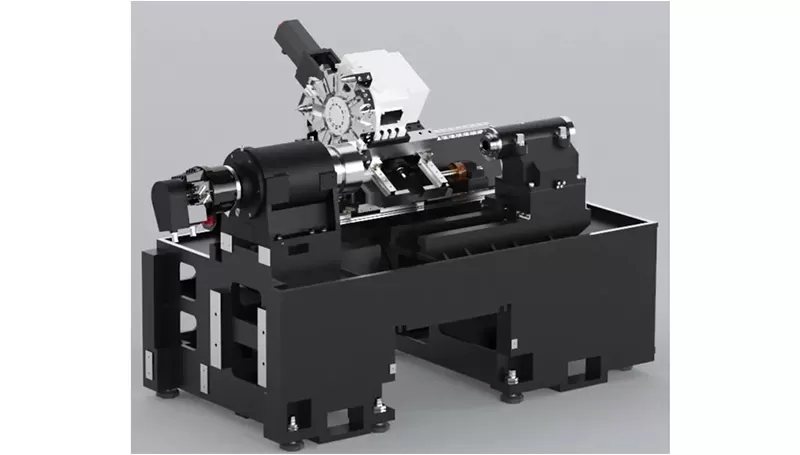

Struttura generale

La macchina utensile presenta una disposizione integrata meccanica, elettrica e idraulica con un bancale a guide integrali a 30° (alte e basse), offrendo vantaggi come struttura compatta, elevata rigidità, rimozione fluida dei trucioli e comodità operativa.

Le guide sono a ricircolo di sfere, mentre i componenti di azionamento utilizzano viti a ricircolo di sfere ad alta velocità e silenziose, offrendo vantaggi quali elevata velocità, bassa generazione di calore e alta precisione di posizionamento. La macchina utensile è completamente chiusa, con rimozione manuale dei trucioli, lubrificazione automatica e raffreddamento automatico. Tutti i componenti di base principali sono realizzati in fusione di alta qualità con formatura in sabbia resinosa e ghisa ad alta resistenza, garantendo elevata rigidità e precisione stabile.

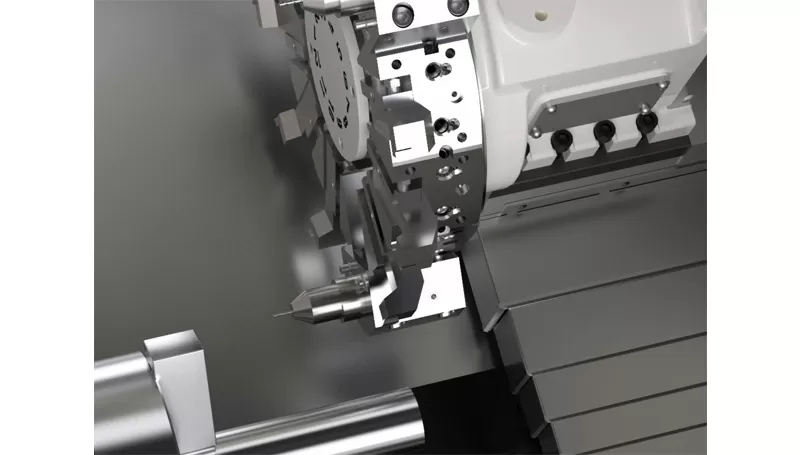

mandrino motorizzato

Il sistema di azionamento principale di questa macchina utensile adotta un servomotore ad alte prestazioni, che aziona il mandrino in rotazione tramite una cinghia. La gamma di velocità del mandrino è 0-2800 r/min. Il supporto anteriore del mandrino utilizza cuscinetti a rulli cilindrici a doppia fila e due serie di cuscinetti a sfere a contatto obliquo di alta precisione, mentre il supporto posteriore utilizza cuscinetti a rulli cilindrici a doppia fila, soddisfacendo i requisiti per sopportare le forze di taglio assiali e radiali.

Guida

Le unità di azionamento longitudinale e laterale utilizzano servo motori SIEMENS/Fanuc ad alte prestazioni, garantendo un'elevata precisione di posizionamento e un funzionamento flessibile e affidabile.

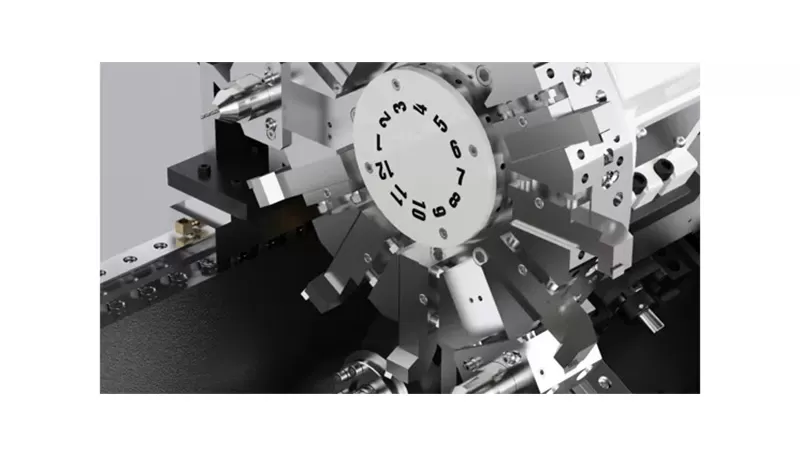

Rivista degli utensili

Questa macchina utensile utilizza una torretta servo, caratterizzata da una velocità di cambio utensile rapida e un'elevata affidabilità.

Applicazione del tornio orizzontale CNC D-L45

Ampiamente utilizzato nella lavorazione di parti rotanti come dischi e alberi di medie e piccole dimensioni, offre prestazioni di lavorazione elevate e un'eccellente precisione di posizionamento. Vanta vantaggi professionali di lavorazione, specialmente nei settori della lavorazione dei metalli, tra cui ingranaggi, cuscinetti, piccoli mozzi ruota, nuove energie, industria petrolifera e componenti per automotive.

Vantaggi di lavorazione

Esempio di pezzo 1

Esempio di pezzo da lavorare 2

Esempio di pezzo 3

Esempio pezzo 4

Specifiche del Tornio Orizzontale D-L45

Name		Unit	Specifica	Note
Gamma di lavorazione	Massimo diametro di tornitura sul banco	mm	φ650
	Massimo diametro di lavorazione (mandrino/disco)	mm	φ380/φ450
	Massima lunghezza di lavorazione	mm	560
	Massimo diametro barra lavorabile	mm	φ75
Corse	Corsa asse X	mm	240
	Potenza motore/Coppia statica asse X	kw/Nm	2.2/38
	Corsa asse Z	mm	580
	Potenza motore/Coppia statica asse Z	kw/Nm	2.2/38
Mandrino	Potenza di uscita (S1/S6)	kw	11/22
	Tipo attacco mandrino		A2-8
	Velocità del mandrino	giri/min	0-2800
	Diametro foro mandrino	mm	φ87
Velocità rapida	Velocità rapida trasversale (asse X)	m/min	30
	Velocità rapida trasversale (asse Z)	m/min	30
	Velocità di avanzamento taglio	mm/min	1~8000
Utensili	Capacità portautensili	T	12
	Tempo di posizionamento utensile	Secondi/posto	0.5
	Dimensione corpo utensile tornio	mm	25×25
	Diametro massimo utensile di alesatura	mm	40
Precisione	Precisione di posizionamento (asse X)	mm	0.006
	Precisione di posizionamento (asse Z)	mm	0.006
	Ripetibilità (asse X)	mm	0.004
	Ripetibilità (asse Z)	mm	0.004
Altro	Capacità alimentazione elettrica	kVA	20
	Volume serbatoio refrigerante fluorurato	L	150
	Dimensioni macchina	mm	2480×1840×2120	Vaschetta raccolta trucioli manuale
	Peso netto macchina (circa)	kg	3800

Le informazioni in questa pagina sono solo di riferimento. Specifiche e dettagli possono cambiare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattateci.
