La guida definitiva per diagnosticare e risolvere i bloccaggi del braccio ATC sui centri di lavoro

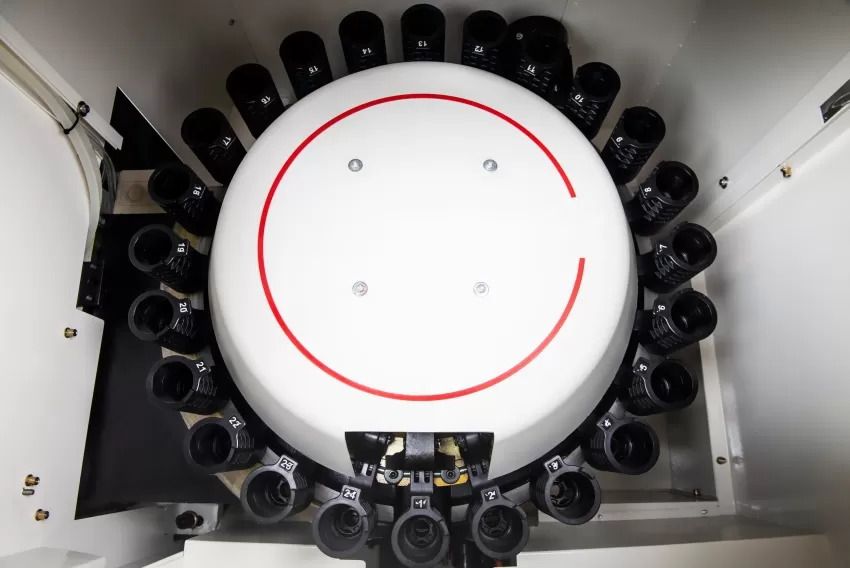

Nel campo della produzione di precisione, il Cambiatore Automatico dell'Utensile a braccio (ATC) di un centro di lavoro è un componente critico che determina direttamente l'efficienza di lavorazione e la capacità di funzionamento continuo. Quando si verifica un "blocco del cambio utensile" (spesso indicato come "crash del cambio utensile" o "braccio ATC inceppato"), non solo interrompe il ciclo produttivo, ma può anche causare danni irreversibili a componenti di precisione quali il cono del mandrino e la scatola a camme del braccio ATC. Questo articolo fornisce un'analisi sistematica delle cause alla radice dei blocchi dell'ATC a braccio dal punto di vista elettromeccanico e software integrato. Presenta inoltre una procedura standardizzata di risoluzione dei guasti e strategie di manutenzione preventiva per aiutare le aziende a migliorare l'Efficacia Globale degli Impianti.

I. Meccanismo e Analisi delle Cause alla Radice dei Guasti da Blocco del Cambio Utensile

Un blocco del cambio utensile indica essenzialmente una discrepanza nella posizione spaziale, nella sequenza di movimento o nei segnali di stato tra il braccio ATC, il mandrino e il magazzino portautensili durante il ciclo di cambio utensile. Le cause possono essere riassunte nelle seguenti cinque categorie:

1. Fattori Ambientali Esterni e Interruzione dell'Alimentazione

Il sistema CNC si basa su segnali di controllo continui e stabili e fonti di alimentazione durante l'esecuzione del programma macro di cambio utensile. Un'improvvisa interruzione dell'alimentazione, una pressione dell'aria compressa che scende al di sotto del valore nominale dell'apparecchiatura (tipicamente 0,5–0,7 MPa, a seconda delle specifiche del costruttore) causando il malfunzionamento del cilindro di sbloccaggio, o una perdita di pressione idraulica possono tutti causare l'arresto del braccio ATC a metà percorso durante la fase di presa o serraggio, provocando un blocco meccanico in una posizione intermedia.

2. Intervento Improprio dell'Operatore

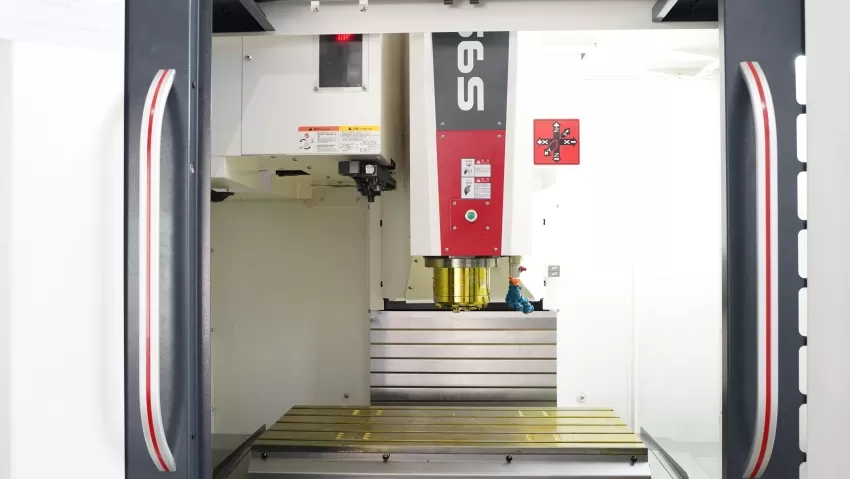

Se l'operatore preme il pulsante di Arresto di Emergenza (E-STOP) o RESET mentre un ciclo di cambio utensile è in corso, interrompe i comandi di controllo sequenziale emessi dal Controllore Programmabile di Macchina (PMC). A questo punto, il motore del braccio ATC si ferma, ma componenti come le elettrovalvole e la posizione angolare del braccio ATC rimangono in uno stato intermedio, impedendo al sistema di recuperare automaticamente.

3. Interferenza Meccanica e Deformazione

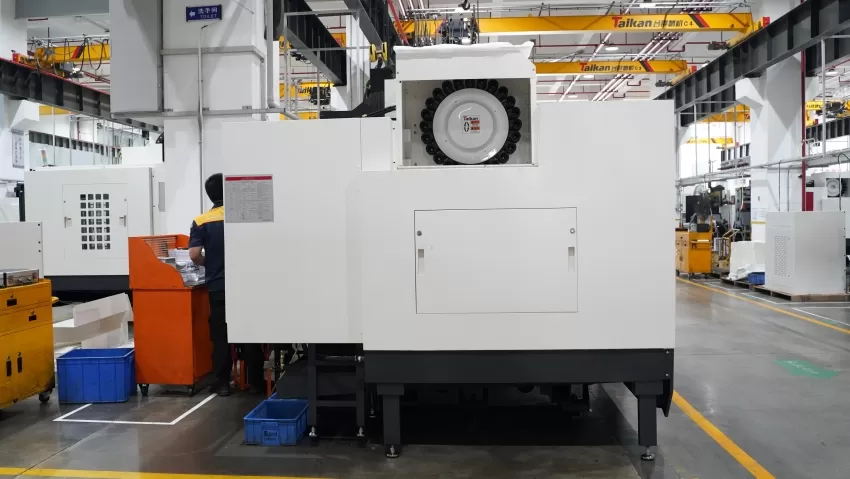

L'accoppiamento di precisione tra la superficie curva del braccio ATC e la scanalatura a V del portautensile è estremamente elevato. Una collisione della macchina durante la lavorazione, o un utensile non completamente inserito nel magazzino portautensili che causa l'impatto del braccio ATC contro il portautensile durante la rotazione, possono portare a deformazione del braccio ATC, allentamento del meccanismo di collegamento o danni ai cuscinetti a rulli all'interno della scatola a camme. Questi problemi provocano inceppamenti meccanici.

4. Problemi Elettrici e Deviazioni dalla Impostazione dei Parametri

La posizione di cambio utensile è determinata dalla combinazione di interruttori di prossimità (ad esempio, posizione di riposo del braccio ATC, posizione di freno, posizione di presa) e logica PMC o parametri servo ATC. Possono verificarsi errori se la posizione assoluta viene persa a causa di una bassa tensione della batteria, se l'offset della posizione di cambio utensile viene alterato per errori operativi, o se un sensore (interruttore di prossimità) non funziona correttamente a causa di contaminazione da olio o trucioli. In tali casi, il sistema attiva un allarme e interrompe il ciclo di cambio utensile perché non riesce a ricevere il segnale di posizione corretta.

Nota:I numeri specifici dei parametri e i metodi di impostazione per le posizioni di cambio utensile variano a seconda del costruttore dell'apparecchiatura (ad es., Fanuc, Mitsubishi, Siemens) e del tipo di azionamento ATC (idraulico, servo). La manutenzione in loco deve sempre fare riferimento alla "Impostazione della Posizione di Cambio Utensile" o all'"Elenco Parametri ATC" nel manuale dell'apparecchiatura.

5. Usura Meccanica e Guasti da Fatica

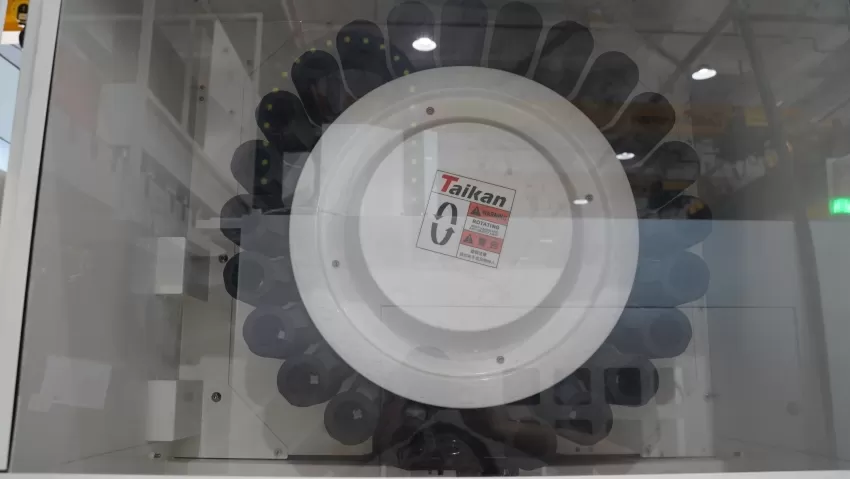

Nel corso di lunghi periodi di cambio utensile ad alta frequenza, componenti come le superfici delle camme all'interno della scatola a camme ATC, i perni della catena del magazzino portautensili e il meccanismo di serraggio utensile sul braccio ATC possono usurarsi. Quando l'usura supera i limiti di tolleranza, la ripetibilità del movimento di cambio utensile si degrada, aumentando significativamente la probabilità di problemi come la presa impropria dell'utensile o la caduta degli utensili, che possono portare a blocchi.

II. Procedura Standardizzata di Risoluzione dei Guasti

Quando si verifica un blocco del cambio utensile, seguire una procedura standardizzata: "Arresto di Emergenza e Isolamento dell'Energia → Conferma dello Stato → Ritorno Manuale → Verifica del Segnale." Evitare qualsiasi azione forzata o violenta.

1. Arresto di Emergenza e Isolamento dell'Energia

Premere immediatamente il pulsante di Arresto di Emergenza per disabilitare gli abilitatori del servomotore. Se sono presenti fonti di alimentazione pneumatiche o idrauliche, chiudere le corrispondenti valvole di intercettazione per prevenire movimentiMacchina VMCindesiderati durante le operazioni manuali. Il sistema è ora in uno stato sicuro e bloccato.

3. Osservazione del Guasto e Diagnosi

Accedere alla schermata di diagnostica dei segnali PMC e registrare il codice di allarme corrente e i parametri diagnostici (ad es., segnali F o segnali G). Prestare particolare attenzione a quanto segue:

• Il braccio ATC si trova in posizione orizzontale (posizione di presa) o in posizione verticale (posizione di riposo)?

• L'interruttore di sbloccaggio del mandrino è stato attivato?

• Il magazzino portautensili è completamente inclinato verso il basso (in posizione pronta)?

Queste informazioni aiutano a determinare se il blocco si è verificato durante la fase di "presa", "serraggio" o "ritorno a riposo" del ciclo di cambio utensile.

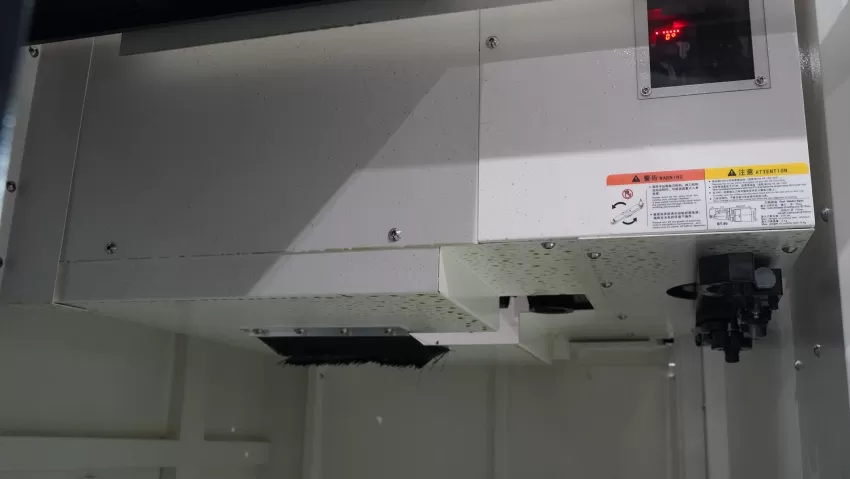

3. Riposizionamento Manuale del Braccio ATC (Metodo di Ripristino Elettrico)

Per i bracci ATC azionati da servomotore, provare innanzitutto la funzione integrata di "Ripristino Manuale Braccio ATC" (solitamente attivata tramite un interruttore PMC o un codice M). Se questa funzione non è disponibile, seguire la procedura manuale:

• Preparazione:Accedere al pannello di controllo idraulico o pneumatico della macchina. Utilizzare la valvola di azionamento manuale (o utilizzare una chiave a brugola per azionare manualmente lo spool dell'elettrovalvola) per forzare lo sbloccaggio del mandrino, assicurando che il braccio ATC non sia trattenuto dal cono del mandrino.

• Operazione dell'Albero Motore:Individuare l'attacco quadro (o la scanalatura) sul retro del motore del braccio ATC. Utilizzare la chiave specializzata appropriata per ruotarlolentamente e con costanzaIl senso di rotazione deve seguire la direzione meccanica di riposo del braccio ATC (tipicamente in senso orario o antiorario; fare riferimento al manuale dell'apparecchiatura). Se si incontra un improvviso aumento di resistenza, fermarsi immediatamente e ispezionare la scatola a camme per corpi estranei.

• Rimozione Utensile:Dopo aver ruotato manualmente il braccio ATC in modo che si disimpegni dal cono del mandrino o dal magazzino portautensili, esaminare la struttura della pinza del braccio ATC. Per i bracci con meccanismo a molla di serraggio, aprire delicatamente la clip a molla della pinza utilizzando un cacciavite a testa piatta, oppure allentare la vite di bloccaggio sul braccio per rilasciare la forza di serraggio sul perno di tiro del portautensile. Mentre si esegue questa operazione, sostenere l'utensile con una mano e rimuoverlo con cautela con l'altra per evitare che cada danneggiando il banco di lavoro o l'involucro della macchina.

4. Ritorno a Riposo e Verifica della Precisione

Una volta riportato manualmente il braccio ATC alla sua posizione di riposo (solitamente verticale), rilasciare il pulsante di Arresto di Emergenza. In modalità MDI, eseguire i codici M per riportare il magazzino portautensili al tamburo e per riportare il braccio ATC alla sua posizione di riposo. Confermare che tutte le spie di stato siano normali. Quindi, eseguire un cambio utensile a secco (senza un utensile effettivo nel braccio) per osservare la fluidità del movimento e ascoltare eventuali rumori anomali. Se la posizione di cambio utensile sembra non corretta, ricalibrare la posizione di cambio utilizzando l'interfaccia parametrica specificata dal costruttore della macchina utensile.

Se i passaggi precedenti non risolvono il problema o se si osservano forti rumori anomali dalla scatola a camme, deformazioni significative del braccio ATC o danni al cono del mandrino, fermarsi immediatamente e contattare l'ingegnere di assistenza del costruttore dell'apparecchiatura per una riparazione professionale.

III. Strategie Sistematiche di Prevenzione e Manutenzione

Per ridurre fondamentalmente il verificarsi di blocchi del cambio utensile, si consiglia di stabilire un sistema di Manutenzione Predittiva (PdM) basato sul monitoraggio dei dati:

1. Calibrazione Periodica dei Componenti Chiave

Calibrare la concentricità tra il braccio ATC e il cono del mandrino trimestralmente utilizzando un comparatore a quadrante. Per i magazzini utensili che utilizzano un sistema di posizionamento a tre punti, garantire che la ripetibilità del magazzino portautensili nella posizione di cambio sia entro ±0,05 mm. Ispezionare regolarmente il circuito di lubrificazione della scatola a camme per garantire che il grasso (ad esempio, grasso a base di litio) raggiunga le superfici delle camme per ridurre al minimo attrito e usura.

2. Sistema Elettrico e Gestione del Backup dei Parametri

Eseguire regolarmente il backup dei parametri CNC, dei programmi PMC e dei programmi macro tramite scheda CF o Ethernet. Ciò è particolarmente critico per le variabili macro relative al cambio utensile (ad esempio, serie #1000) e i parametri servo ATC per prevenire errori di posizionamento causati dalla perdita di parametri.

3. Standard Operativi e Monitoraggio dei Segnali

Rafforzare la formazione degli operatori, sottolineando che i pulsanti di Arresto di Emergenza o RESET non devono mai essere premuti durante un ciclo di cambio utensile, specialmente quando il braccio ATC è in movimento. Considerare l'aggiunta di una logica di "prevenzione dell'interruzione del ciclo di cambio utensile" al programma ladder. Utilizzare le funzioni diagnostiche a forma d'onda del sistema CNC per monitorare periodicamente i tempi di risposta di segnali critici come lo sbloccaggio del mandrino e il movimento del braccio ATC, consentendo di prevedere il degrado delle prestazioni di elettrovalvole o interruttori di prossimità.

4. Gestione della Pulizia delle Fonti di Alimentazione

Garantire la funzionalità dell'unità Filtro-Regolatore-Lubrificatore (F.R.L.) nel sistema di alimentazione dell'aria. Mantenere una pressione stabile entro il range nominale (tipicamente 0,5–0,7 MPa, attenersi rigorosamente alle specifiche dell'apparecchiatura). Drenare regolarmente la condensa dal serbatoio di aria compressa. Una pressione dell'aria insufficiente è una causa primaria di sbloccaggio incompleto del mandrino, inclinazione lenta del magazzino portautensili o mancato posizionamento del braccio ATC. Questo deve essere un elemento chiave nelle ispezioni giornaliere.

Conclusione

La stabilità del Cambiatore Automatico dell'Utensile a braccio è un indicatore centrale dell'affidabilità di un centro di lavoro. Di fronte a un guasto da blocco del cambio utensile, l'impiego di metodi di risoluzione scientifici e rigorosi, combinati con una calibrazione regolare della precisione e il monitoraggio delle condizioni, può ridurre efficacemente il Tempo Medio di Riparazione e prolungare la durata dell'apparecchiatura. Stabilendo solidi standard operativi e un sistema di manutenzione completo, i produttori possono migliorare significativamente le capacità di funzionamento continuo delle loro linee di produzione automatizzate, fornendo una solida base per una produzione intelligente di alta precisione e alta efficienza.
