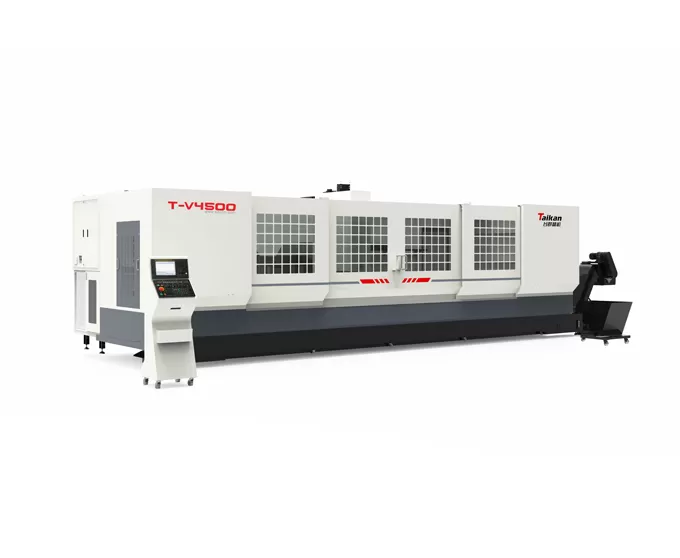

T-V4500 centro di lavoro con profilo a colonna mobile

Viaggio

Viaggio in tavola (asse X)

Mm

4500

Sella da viaggio (asse Y)

Mm

550

Headstock travel (asse Z)

Mm

550

Distanza dal naso del mandrino al tavolo

Mm

150-700

Tavolo

Dimensioni del tavolo

Mm

4500*550

Carico massimo.

Kg

800

T-slot (larghezza numero * spaziatura)

Mm

5-18*100

Mandrino

Potenza del motore (nominale/breve tempo)

KW

7.5/11

Coppia motore (nominale/breve tempo)

N.m

35.8/95.5

Velocità del mandrino

Rpm

20-12000

Diametro mandrino

Mm

Milwau150

Cono mandrino

/

BT40

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-10000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

50/28/28

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.08/0.01/0.01

GB/T 18400.4

Ripetizione (X/Y/Z)

Mm

0.05/0.008/0.008

(Viaggio completo)

Rivista di attrezzi

Capacità del caricatore dello strumento

T

24 (disco)

Peso massimo dello strumento

Kg

7

Lunghezza massima dell'utensile

Mm

250

Diametro Max.

Mm

Milwau75/milwau150

Altri

Sistema CNC

/

Mitsubishi M80VB

Sorgente d'aria

Flusso

L/min

≥ 280(ANR)

Pressione dell'aria

MPa

0.6-0.8

Capacità dell'attrezzatura

KVA

25

Capacità del serbatoio del liquido di raffreddamento

L

400

Dimensioni della macchina

Mm

9300*3200*2800

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

13000
