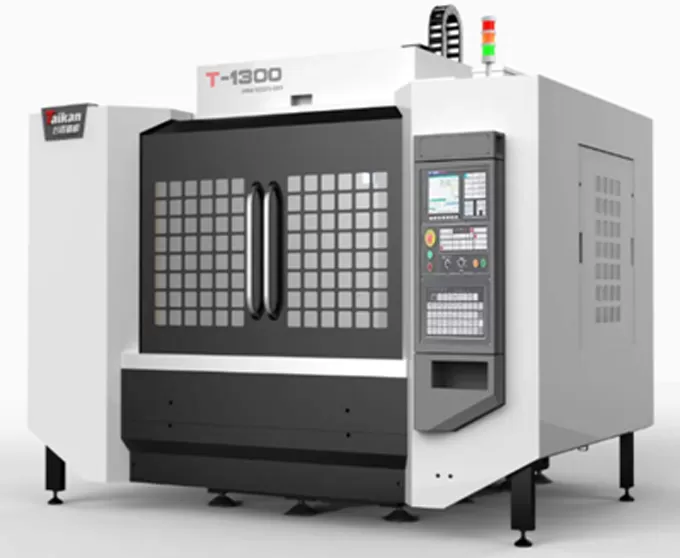

HT-1300 Centro di lavorazione per foratura e fresatura ad alta velocità e alta precisione

Corsa

Corsa tavola (asse X)

mm

1300

Corsa slitta (asse Y)

mm

650

Corsa testa portamandrino (asse Z)

mm

410

Distanza dal naso del mandrino alla superficie del tavolo

mm

125-535

Distanza dal centro del mandrino alla superficie guida della colonna

mm

727

Tavolo

Dimensioni tavolo

mm

1300*650

Carico massimo

kg

600

Scanalature a T (numero di scanalature - larghezza scanalatura * interasse)

mm

5-18*125

Mandrino

Potenza motore (nominale/di breve durata)

kW

3.7/5.5

Coppia motore (nominale/di breve durata)

N.m

14.1/21

Velocità motore mandrino

rpm

20-20000

Cono del mandrino

/

BT30

Velocità

Intervallo velocità avanzamento taglio

mm/min

1-15000

Velocità avanzamento rapido assi X/Y/Z

m/min

36/36/36

Precisione

Precisione di posizionamento (X/Y/Z)

mm

0.01

GB/T 18400.4 (corsa completa)

Ripetibilità (X/Y/Z)

mm

0.006

Magazzino utensili

Capacità di stoccaggio utensili

pcs

21

Peso massimo utensile

kg

3

Lunghezza massima utensile

mm

200

Diametro massimo utensile (pieno/vuoto adiacente)

mm

Ф60/Ф80

Altro

Sistema CNC

/

Mitsubishi M80VB

Alimentazione aria

Flow

L/min

≥200 (ANR)

Pressione aria

MPa

0.6-0.8

Potenza installata

kVA

15

Capacità massima serbatoio refrigerante

L

330

Dimensioni macchina

mm

2960*3400*2710

Corrispondente agli assi X*Y*Z

Peso (appross.)

kg

5500
