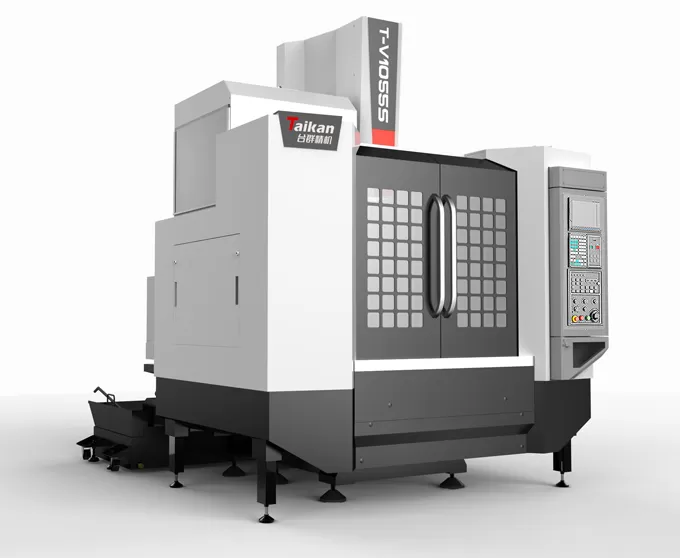

T-V1055S centro di lavoro verticale ad alta velocità e ad alta efficienza

Viaggio

Viaggio in tavola (asse X)

Mm

1000

Sella da viaggio (asse Y)

Mm

550

Headstock travel (asse Z)

Mm

600

Distanza dal naso del mandrino alla superficie del tavolo

Mm

100 ~ 700

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

590

Piano di lavoro

Dimensioni del tavolo

Mm

1100*500

Carico massimo (carico uniforme)

Kg

500

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*100

Mandrino

Potenza del motore (nominale/breve tempo)

KW

7.5/11

Coppia motore (nominale/breve tempo)

N.m

35.8/95.5

Gamma di velocità

R/min

50 ~ 12000 (direttamente accoppiato)

Diametro mandrino

Mm

Amazon150

Cono mandrino

/

BT40

Specifiche del rivetto

/

P40T-I(MAS403)

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-10000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

48/48/48

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.008

GB/T18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.005

Rivista di attrezzi

Capacità dello strumento

Pz

24

Peso massimo dello strumento

Kg

7

Lunghezza massima dell'utensile

Mm

250

Diametro Max.

Mm

0. 75/0. 150

Altri

Sistema CNC

/

Mitsubishi M80VB

Sorgente d'aria

Flusso

≥ 280(ANR)

Pressione dell'aria

MPa

0.6 ~ 0.8

Capacità dell'attrezzatura

KVA

25

Capacità del serbatoio del liquido di raffreddamento

L

300

Dimensioni della macchina

Mm

2500*3150*3032

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

4700
