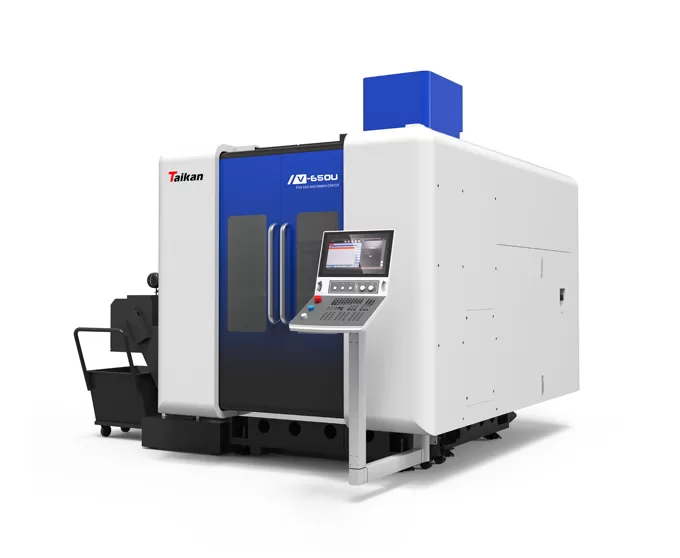

V-650U centro di lavoro verticale a 5 assi

Viaggio

X/Y/Z travel

Mm

650/800/500

Un intervallo di rotazione dell'asse

°

± 120

Gamma di rotazione dell'asse C

°

360

Distanza dal naso del mandrino alla superficie del piano di lavoro

Mm

150-650

Tavolo

Dimensioni del tavolo

Mm

Graph650x530

Carico massimo.

Kg

500

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

7-18*65

Velocità

Velocità di traslazione rapida dell'asse X/Y/Z

Mm/min

36000

Velocità di rotazione rapida trasversale dell'asse A/C

R/min

50/50

Precisione

Precisione di posizionamento dell'asse X/Y/Z

Mm

0.006/0.006/0.006

Precisione di ripetizione dell'asse X/Y/Z

Mm

0.004/0.004/0.004

Precisione di posizionamento dell'asse A/C

Sec

5/5

Precisione di ripetizione dell'asse A/C

Sec

3/3

Mandrino

Potenza motore mandrino (S1/S6)

KW

30/35.4

Coppia motore mandrino (S1/S6)

Nm

72/85

Velocità del mandrino

R/min

0 ~ 18000

Specifiche del portautensili

/

HSK A63

Rivista di attrezzi

Struttura della rivista dello strumento

/

Caricatore del braccio dell'utensile della catena

Capacità del caricatore dello strumento

T

40

Peso massimo dello strumento

Kg

8

Lunghezza massima dell'utensile

Mm

300

Diametro Max.

Mm

Altezza 80/altezza 150

Altri

Sistema CNC

/

Siemens SINUMERIK ONE

Requisito di pressione della sorgente d'aria

MPa

0.6 ~ 0.8

Capacità elettrica totale

KW

68

Dimensioni della macchina (lunghezza * larghezza * altezza)

Mm

4300*3900*3300

Peso della macchina principale (circa)

KG

15000
