Vero 5 assi simultaneo vs. Lavorazione CNC 3+2: Un confronto dettagliato

Quando una macchina a 5 assi non è veramente una macchina a 5 assi? La risposta è semplice:Quando si posiziona utilizzando 5 assi, ma taglia solo utilizzandone 3.

In settori di alta precisione come l'aerospaziale, i dispositivi medici, l'automotive e la produzione di stampi, il termine "5 assi" viene spesso utilizzato in modo approssimativo. Questa confusione concettuale finisce per costare alle officine meccaniche denaro reale, tempo prezioso e precisione.

At Taikan Machine, noi ci concentriamo sul colmare questo divario. In qualità di costruttore leader di macchine CNC quotato in borsa, con una profonda competenza nella lavorazione multiasse, vogliamo offrire una panoramica chiara e diretta ditecnologia reale di lavorazione simultanea a 5 assicontroposizionamento a 3+2 assiper aiutarti a fare l'investimento giusto per la tua officina.

1. La differenza fondamentale: Compensazione dinamica vs. posizionamento statico

La differenza sostanziale tra questi due metodi risiede interamente nel modo in cui il controllo CNC calcola il movimento.

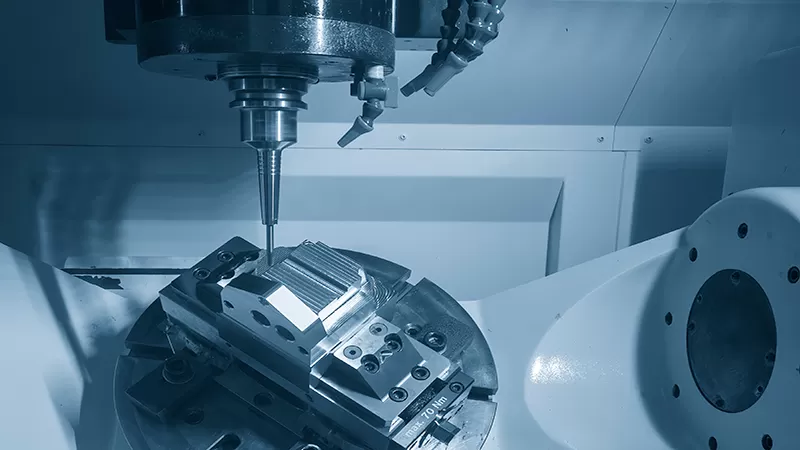

Lavorazione a 3+2 assi (posizionale)

In sostanza, la lavorazione 3+2 è un'operazione standard a 3 assi che impiega due assi rotativi esclusivamente per l'orientamento.

• Come funziona:La tavola rotante o il mandrino inclina il pezzo fino a un angolo predeterminato. Una volta bloccato in posizione, tutto il taglio avviene rigorosamente lungo gli assi X, Y e Z.

• Lo svantaggio:Il percorso di lavorazione diventa una serie di approcci segmentati e a gradini. Ogni volta che la macchina si orienta su un nuovo angolo, introduce un nuovo posizionamento. Questo comporta un accumulo di errori di posizionamento, richiede frequenti riprese manuali delle origini pezzo e aggiunge tempi morti nascosti di cui le stime del tempo ciclo raramente tengono conto.

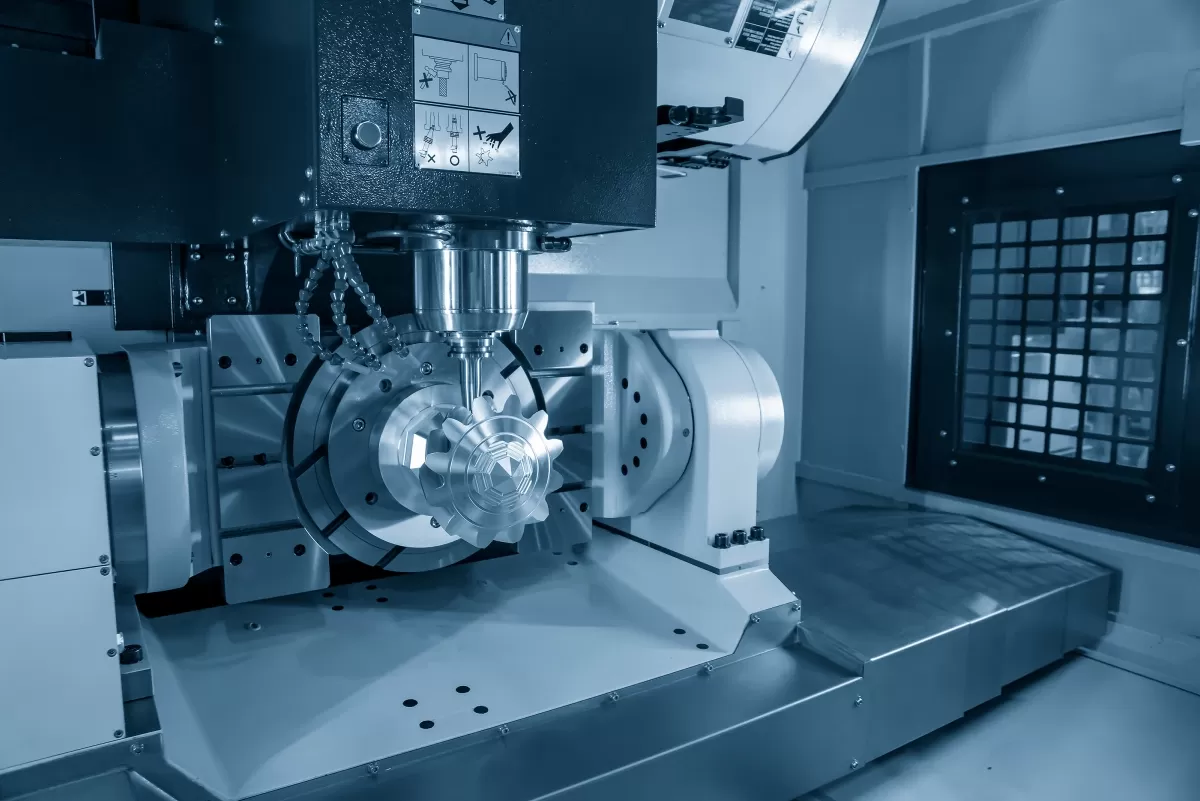

Lavorazione simultanea completa a 5 assi

La vera lavorazione a 5 assi mantiene tutti e cinque gli assi in interpolazione e movimento attivo durante il taglio.

• Come funziona:Ogni Taikancentro di lavoro CNC a 5 assiè basata su un'architettura CNC nativa dotata diRTCP (Rotated Tool Center Point)controllo.

• Il vantaggio:Il controllo calcola continuamente l'offset spaziale della punta dell'utensile causato dai movimenti rotativi in tempo reale. Compensa automaticamente la lunghezza del perno del mandrino e la geometria della tavola. La punta dell'utensile segue il contorno programmato in modo impeccabile, anche mentre il pezzo ruota e si orienta attraverso curve complesse e composte.

2. Geometria e qualità superficiale: Contorni complessi vs. piani semplici

La scelta tra queste due tecnologie influisce direttamente sulla finitura superficiale e sui tempi ciclo dei pezzi finiti.

I limiti della lavorazione 3+2

Un setup 3+2 eccelle con parti prismatiche – come coperchi di alloggiamenti o blocchi collettori – che richiedono lavorazione su più facce piane. Si indicizza il pezzo, poi si eseguono forature, maschiature o tasche in modo efficiente.

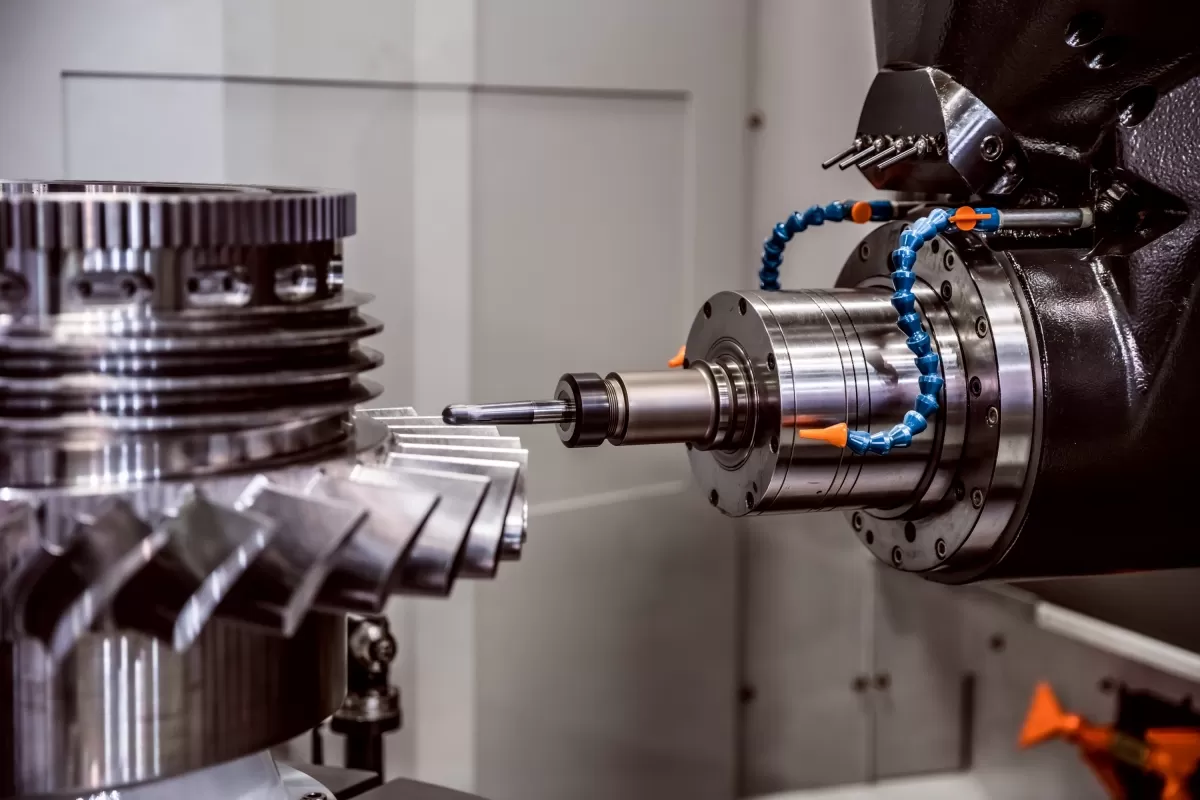

Tuttavia, quando si cerca di gestire superfici a forma libera come pale di giranti, impianti ortopedici o componenti strutturali aerospaziali, la logica viene meno:

• Poiché non può regolare continuamente l'angolo dell'utensile rispetto a una superficie curva, il sistema CAM deve approssimare la forma utilizzando un mosaico di percorsi utensile discreti a 3 assi.

• Questo genera fino al40% di sovrapposizione del percorso utensile, il che significa che la macchina trascorre quasi metà del tempo a tagliare nuovamente lo stesso materiale.

• Il risultato sono visibili "linee di giunzione" e una finitura superficiale più ruvida, che richiede costose operazioni manuali di lucidatura successive.

L'efficienza della vera lavorazione a 5 assi

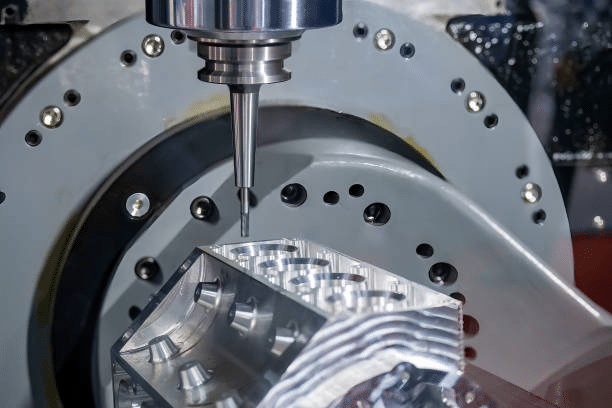

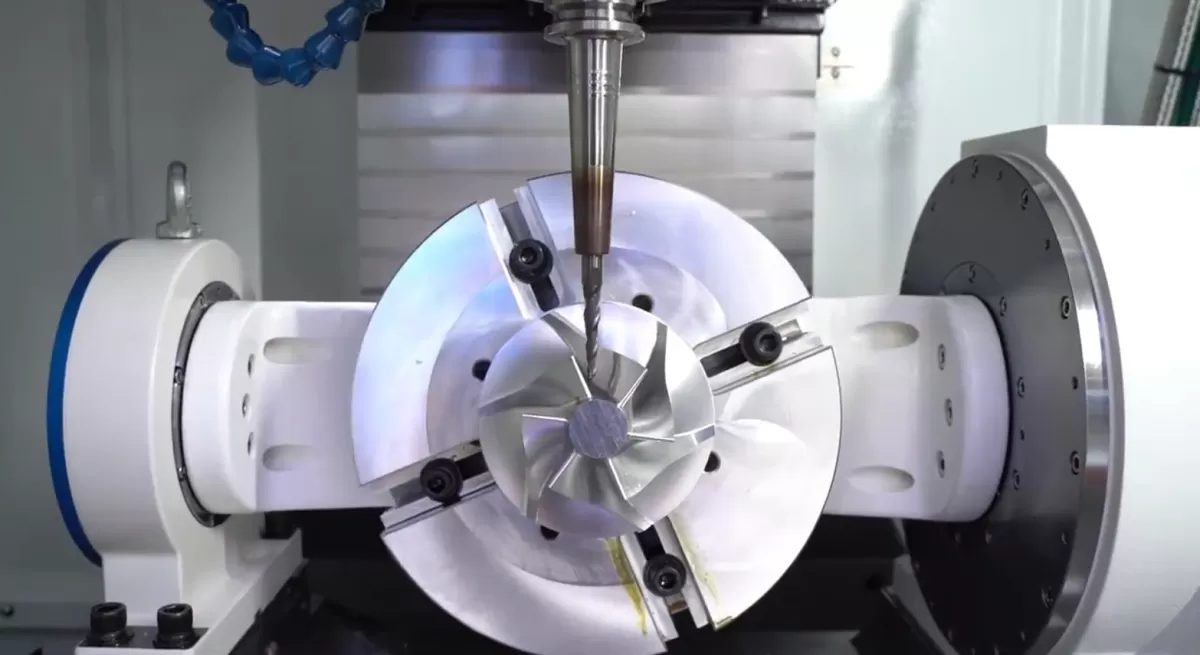

Le piattaforme simultanee a 5 assi di Taikan eliminano queste operazioni secondarie, consolidando il serraggio multi-fase in un unico flusso di lavoro fluido.

• Efficienza in un unico setup:Su componenti complessi come gli alloggiamenti della power unit dei veicoli elettrici, oltre dieci operazioni distinte – tra cui la fresatura continua di contorni e la foratura angolata – vengono completate inun unico piazzamento.

• Integrità superficiale superiore:L'orientamento dell'utensile si adatta dinamicamente ai contorni della superficie, mantenendo un carico di truciolo costante e una velocità di taglio ottimale. Ciò elimina i segni di giunzione, ottenendo finiture superficiali perfette direttamente dalla macchina.

• Accesso a cavità profonde:Il nostro design del mandrino a naso lungo, abbinato a una tavola rotante a culla ad alta rigidità, consente a utensili da taglio più corti e rigidi di entrare senza sforzo in cavità profonde, migliorando i tassi di rimozione del metallo e la stabilità dell'utensile.

3. L'economia nascosta: Valore del ciclo di vita vs. prezzo iniziale

Sebbene una macchina 3+2 offra un prezzo iniziale più basso, spesso introduce costi operativi nascosti che erodono silenziosamente i margini di profitto nel tempo.

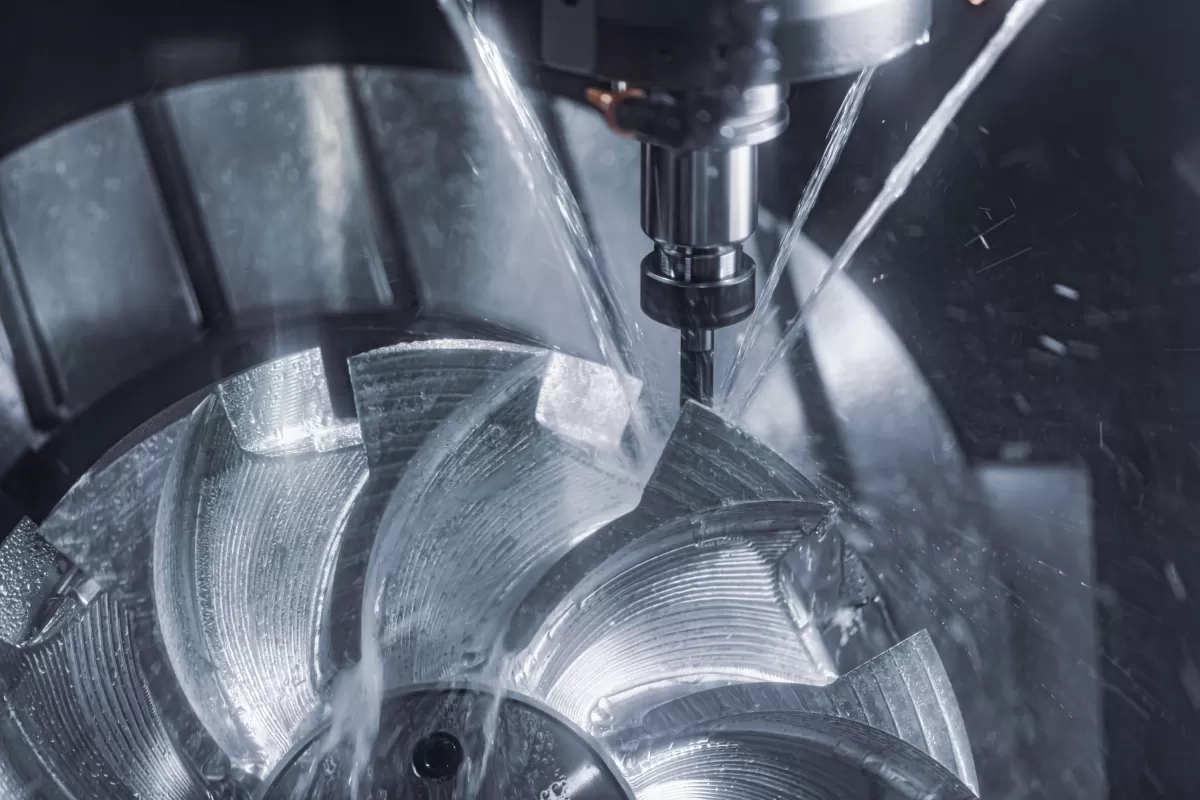

Dove il 3+2 drena profitti in modo subdolo:

• Proliferazione di attrezzature:La lavorazione di un pezzo con cinque facce angolate diverse richiede spesso più attrezzature dedicate o configurazioni di serraggio complesse. Ciò aumenta i tempi di progettazione, i costi dei materiali e la manodopera per la calibrazione continua.

• Usura accelerata dell'utensile:Poiché l'asse utensile è bloccato in una configurazione 3+2, le officine sono costrette a utilizzare frese a candela a sbalzo lungo per accedere a zone profonde senza collisioni. Questi utensili più lunghi sono altamente soggetti a flessione, vibrazione e guasto prematuro.

• Rischio di qualità legato all'operatore:Ogni riposizionamento manuale e regolazione dell'attrezzatura introduce errori umani. I tassi di scarto inevitabilmente aumentano quando si fa affidamento sull'intervento manuale dell'operatore piuttosto che sulla cinematica automatica della macchina.

Come il 5 assi completo di Taikan riscrive i conti:

Le macchine simultanee a 5 assi di Taikan sono progettate per ridurre ilcosto totale per pezzo, massimizzando il ritorno sull'investimento a lungo termine:

• Tempo di inattività ridotto al minimo:Dotate di un magazzino utensili rapido che vanta untempo di cambio utensile truciolo-a-truciolo di 2 secondi, le nostre macchine assicurano che il mandrino continui a lavorare con interruzioni minime.

• Serraggio semplificato:Poiché RTCP gestisce automaticamente le trasformazioni dinamiche delle coordinate, gli operatori non devono centrare perfettamente il pezzo sulla linea di centro del basculante. Questo riduce i tempi di setup da ore a minuti.

• Maggiore durata dell'utensile:Inclinando dinamicamente il pezzo, la macchina consente l'uso di utensili da taglio più corti e rigidi. Ciò riduce drasticamente la flessione dell'utensile, ne prolunga la vita e riduce la spesa mensile per i consumabili.

4. Il vantaggio Taikan: Costruito per la produttività reale

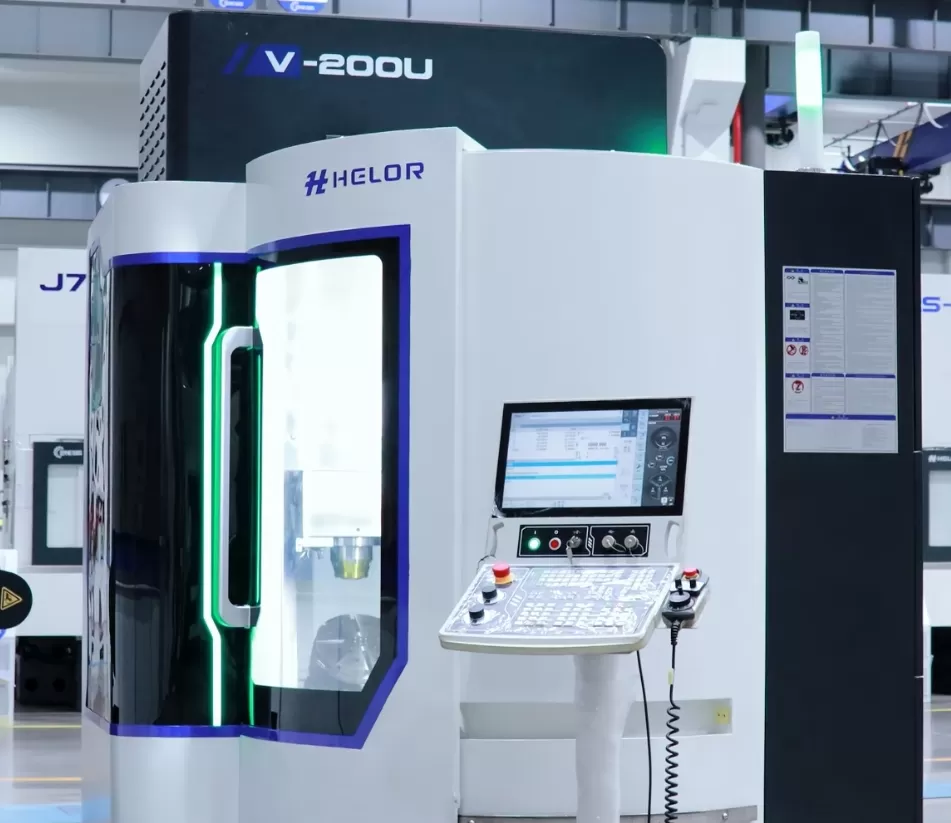

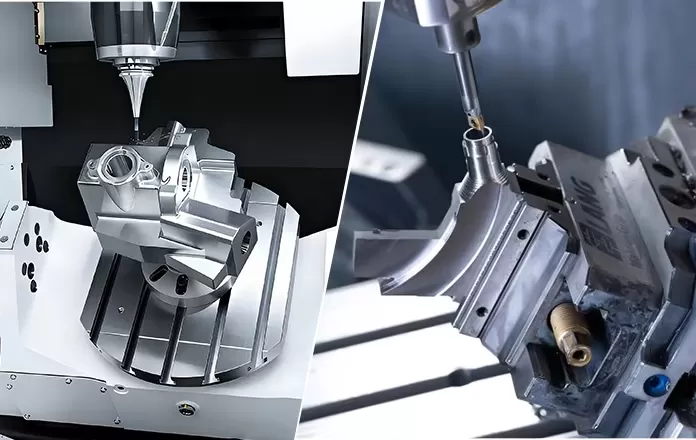

Da Taikan Machine, non ci limitiamo a montare tavole rotanti su piattaforme standard a 3 assi. I nostri centri di lavoro a 5 assi simultanei sono progettati da zero con un'architettura CNC nativa integrata. I modelli cinematici, i circuiti di servoazionamento e gli algoritmi RTCP sono perfettamente sincronizzati per eseguire un'interpolazione spaziale curva impeccabile, senza strappi o micro-deviazioni.

In qualità di azienda quotata in borsa con una solida infrastruttura di supporto globale,Taikanfornisce una tecnologia a 5 assi collaudata per la produzione, altamente accessibile alle piccole e medie imprese, non solo ai giganti manifatturieri di primo livello.

Man mano che i progetti dei componenti evolvono verso pareti più sottili, strutture organiche e tolleranze più strette, la vera sincronizzazione a 5 assi non è più un lusso, ma il prerequisito per rimanere competitivi. Guardare oltre il prezzo di acquisto iniziale e valutare il valore totale del ciclo di vita. Quando tutti e cinque gli assi sono vivi e sincronizzati, la complessità cessa di essere una sfida e diventa il tuo vantaggio competitivo.

5. Domande frequenti

1) Qual è la differenza fondamentale tra la vera lavorazione simultanea a 5 assi e la lavorazione a 3+2 assi?
Il 3+2 blocca gli assi rotativi in posizione e taglia solo con X, Y e Z, costruendo il percorso utensile da passi segmentati e statici. Le macchine a 5 assi simultanei complete di Taikan mantengono tutti e cinque gli assi coordinati durante il taglio, utilizzando RTCP per compensare dinamicamente la punta dell'utensile in un unico movimento continuo e fluido.

2) La lavorazione a 3+2 assi ha ancora un posto valido in un'officina moderna?
Sì, rimane efficiente per parti prismatiche in cui le caratteristiche sono perpendicolari a poche facce angolate. Nel momento in cui la geometria include superfici a forma libera o cavità profonde, tuttavia, uncentro di lavoro a 3 assiche opera in configurazione 3+2 incontra un limite cinematico che la vera tecnologia simultanea a 5 assi è costruita per superare.

3) Cos'è RTCP?
RTCP (Rotated Tool Center Point) è un algoritmo di controllo in tempo reale che compensa automaticamente lo spostamento della punta dell'utensile ogni volta che un asse rotativo si muove. Questa correzione dinamica è ciò che consente a una macchina Taikan a 5 assi di mantenere una precisione volumetrica nell'ordine di ±0,005 mm, una fascia di tolleranza che il posizionamento statico 3+2 non può sostenere in modo affidabile su molteplici configurazioni angolari.

4) Perché la lavorazione completa a 5 assi produce finiture superficiali migliori su contorni complessi?
Il 3+2 costringe il sistema CAM ad approssimare una superficie a forma libera con toppe ad angolo fisso, causando spesso fino al 40% di sovrapposizione del percorso utensile e una rugosità superficiale bloccata intorno a Ra 6,3 µm. La lavorazione completa a 5 assi mantiene l'utensile normale alla superficie in un'unica passata ininterrotta, offrendo un'integrità superficiale molto superiore ed eliminando spesso la necessità di raccordi manuali.

5) Una macchina a 5 assi completa non è molto più costosa? Come giustifico l'investimento?
Il prezzo iniziale è più alto, ma il 3+2 nasconde costi sostanziali in attrezzature dedicate, usura accelerata degli utensili dovuta a frese a sbalzo lungo e ripetuti setup manuali. Raccogliendo più operazioni in un unico piazzamento con tempi truciolo-a-truciolo più rapidi, una macchina simultanea a 5 assi Taikan determina in genere un costo totale per pezzo inferiore lungo il suo ciclo di vita.

6) Quali applicazioni traggono i maggiori vantaggi da una macchina simultanea a 5 assi completa Taikan?
Qualsiasi pezzo che attualmente richiede setup multipli, raccordi di contorno o accesso a cavità profonde – giranti aerospaziali, alloggiamenti di potenza per veicoli elettrici, impianti medicali e cavità di stampi di precisione sono in cima alla lista. Se la complessità delle attrezzature e la manodopera di finitura manuale stanno comprimendo i tuoi margini, sei già entrato nel territorio del 5 assi completo.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
