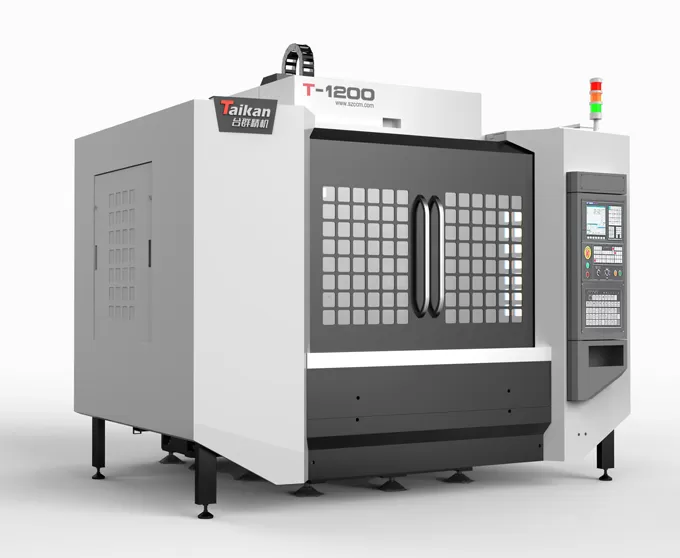

T-1200 centro di lavoro per foratura e fresatura ad alta velocità e alta precisione

Viaggio

Viaggio in tavola (asse X)

Mm

1200

Sella da viaggio (asse Y)

Mm

650

Headstock travel (asse Z)

Mm

410

Distanza dal naso del mandrino alla superficie del tavolo

Mm

125-535

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

727

Tavolo

Dimensioni del tavolo

Mm

1300*650

Carico massimo.

Kg

600

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*125

Mandrino

Potenza del motore (nominale/breve tempo)

KW

3.7/5.5

Coppia motore (nominale/breve tempo)

N.m

14.1/21

Velocità del motore del mandrino

Rpm

20-20000

Cono mandrino

/

BT30

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-15000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

36/36/36

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.01

GB/T 18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.006

Rivista di attrezzi

Capacità di stoccaggio degli attrezzi

Pz

21

Peso massimo dello strumento

Kg

3

Lunghezza massima dell'utensile

Mm

200

Diametro Max.

Mm

Milwau60/milwau80

Altro

Sistema CNC

/

Mitsubishi M80VB

Sorgente d'aria

Flusso

L/min

≥ 200(ANR)

Pressione dell'aria

MPa

0.6-0.8

Capacità dell'attrezzatura

KVA

Capacità massima del serbatoio del liquido di raffreddamento

L

330

Dimensioni della macchina

Mm

2960*3400*2710

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

5500
