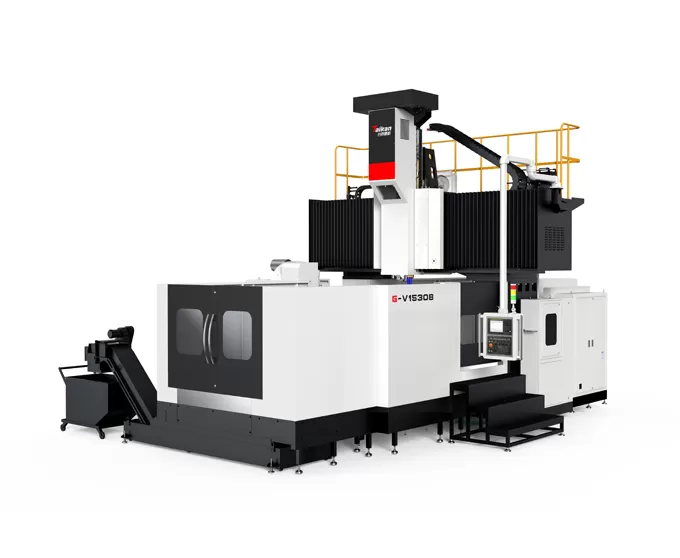

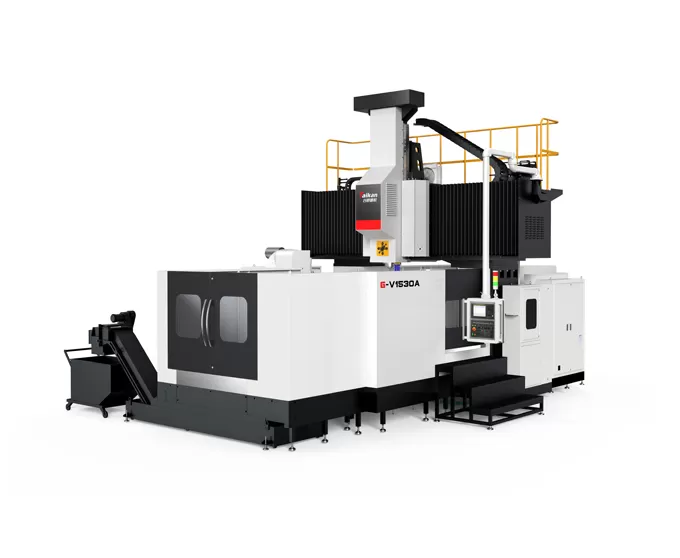

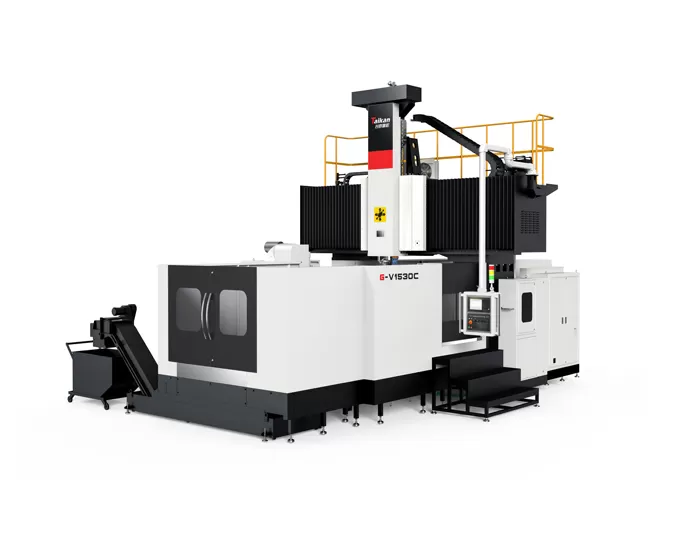

Name: HG-V1530A/B/C/Z Centro di lavoro a portale a 3 assi con guide lineari
Brand: Taikan Machine
Availability: InStock

Caratteristiche del centro di lavorazione a portale con guide lineari a 3 assi HG-V1530A/B/C/Z

Struttura della macchina

La macchina presenta una struttura fissa con telaio a portale con un piano di lavoro mobile.
Trave ad alta rigidità: il fascio adotta un grande design rettangolare ad arco a sezione trasversale. Il rapporto altezza-larghezza è ottimizzato attraverso l'analisi della simulazione, migliora in modo significativo la resistenza alla flessione e alla torsionale, garantisce una stabilità di precisione.
Grande Ram a sezione trasversale: la ram ha una dimensione sezionale trasversale di 420x420mm, supportata da quattro guide lineari in una disposizione semichiusa. Questo fornisce un supporto ad alta resistenza con bassa resistenza all'attrito, garantisce un scorrimento zero a basse velocità, vibrazioni minimali, risposta rapida ed eccellenti prestazioni dinamiche e statiche, bassi requisiti di manutenzione e lunga durata.
Tavolo di supporto multiplo: il tavolo è supportato da più guide distanziate, garantire prestazioni di carico stabili e affidabili con eccellente ritenzione di precisione.

Diverse opzioni del mandrino

Varie opzioni di azionamento
Configurabile con trasmissione a cinghia, testa dentata, mandrino elettrico e testa di fresatura automatica ad angolo retto.
Mandrino motorizzato
Presenta un'etichetta BT50 con una velocità massima di 6000 giri/min e una coppia di uscita fino a 1331nm. Il cambio e il motore principale sono separati dal mandrino, riducendo efficacemente i problemi di precisione causati dalla generazione di calore.
Mandrino motorizzato
Mandrino elettrico BT50-10000rpm ad alta potenza e resistente che fornisce coppia elevata, alta velocità e basse vibrazioni, fornendo un'esperienza di lavorazione eccezionale.
Mandrino con trasmissione a cinghia
Utilizza un'unità mandrino ad alta velocità BT50-6000rpm, offre prestazioni di taglio efficienti.
Controllo termico
Standard con un sistema di raffreddamento ad olio per ridurre la temperatura del mandrino, prolungare la durata del cuscinetto e ridurre al minimo l'impatto del calore

Sistema di alimentazione

Binari a tre linee: tutti e tre gli assi (XYZ) utilizzano guide lineari a rulli per impieghi gravosi, facili da mantenere, con bassa resistenza all'attrito, risposta rapida da parti mobili, zero creep a bassa velocità ed eccellenti prestazioni dinamiche e statiche.
Trasmissione a cinghia: i motori dell'asse XY utilizzano la riduzione della cinghia per aumentare la coppia di trasmissione, ridurre l'inerzia del carico, migliorare le prestazioni della trasmissione e fornire una manutenzione semplice ed economica.
Trasmissione ad ingranaggi: il motore è ridotto attraverso un riduttore a bassa aderenza, aumentando la trasmissione della coppia. Combinato con viti di comando più grandi, questo garantisce velocità di trasmissione elevate, prestazioni stabili e alta precisione (asse X ≥ 4200mm/asse Y ≥ 3700mm).
Bilanciamento dell'azoto: il sistema di azionamento dell'asse Z utilizza un servomotore accoppiato direttamente a una vite a ricircolo di sfere, con un sistema di bilanciamento a doppio cilindro su entrambi i lati del ram per garantire l'inversione liscia dell'alimentazione dell'asse Z e una risposta dinamica rapida.
Compensazione termica: la vite a ricircolo di sfere presenta una struttura pretensiva su entrambe le estremità, eliminando efficacemente la perdita di precisione a causa dell'espansione termica.

Rimozione del Chip e serbatoio del liquido di raffreddamento

Trasportatore a trucioli a spirale: un set su ogni lato del piano di lavoro, con un diametro della vite di 120mm e una grande sezione trasversale in acciaio quadrato, scheggiature rapidamente all'esterno della macchina.
Trasportatore elevabile con Chip a catena: posizionato all'estremità della macchina, con inclinazione di 45 gradi, piastra a catena più larga e barre raschietto a dente di sega, che raccolgono rapidamente i chip nel piccolo trasportatore di trucioli.
Piccolo trasportatore di trucioli: raccoglie e trasporta i Chip.
Serbatoio del liquido di raffreddamento: sistema di filtrazione multistrato per filtrare le impurità e garantire una lavorazione liscia.

Rimozione del Chip e serbatoio del liquido di raffreddamento

Applicazione del centro di lavorazione a portale con guide lineari a 3 assi HG-V1530A/B/C/Z

La serie di macchine è utilizzata principalmente per la lavorazione ad alta velocità e alta precisione di pezzi in settori come componenti automobilistici, stampi, macchinari per costruzioni, valvole, trasporti ferroviari, energia, macchinari agricoli e macchinari per l'estrazione del carbone.

Specifiche del centro di lavoro a portale con guide lineari a 3 assi HG-V1530A/B/C/Z

Item			Unit	HG-V1520B	HG-V1530B	HG-V1540B	HG-V1520C	HG-V1530C	HG-V1540C
Corse	Corsa asse X		mm	2200	3200	4200	2200	3200	4200
	Corsa asse Y		mm	2200			2200
	Corsa asse Z		mm	1000(Opz.1250)			1000(Opz.1250)
	Distanza dall'estremità del mandrino al tavolo		mm	250～1250(Opz.250～1500)			100～1100(Opz.100～1350)
	Larghezza effettiva del portale		mm	1980			1980
Tavola	Dimensioni tavola (L×P)		mm	1500×2000	1500×3000	1500×4000	1500×2000	1500×3000	1500×4000
	Carico massimo		kg	6000	10000	13000	6000	10000	13000
	Cava a T (Larghezza×Passo×Qtà)		mm	28×160×9			28×160×9
Mandrino	Tipo di trasmissione		/	Trasmissione a ingranaggi (Opz. trasmissione a cinghia)			Mandrino motorizzato
	Velocità max mandrino		giri/min	6000			15000 (Opz. 18000、10000）
	Potenza mandrino (Nominale/Di picco)		kW	15/18.5			15/22
	Coppia erogata (Nominale/Di picco)		N.m	807/1331			45.7/73.6
	Sezione del montante (Montante quadro)			420×420 (Opz. guide a cassetto asse Z 400×400, 450×450）			420×420
	Cono mandrino		/	BT50			BBT40 (Opz. HSK-A63、BT50)
Cambio utensile (Opz.)	Numero utensili		T	24（40）			24
	Diametro max utensile (Completo/Adiacente)		mm	φ110/φ200			φ80/φ150
	Lunghezza max utensile		mm	350			250
	Peso max utensile		kg	18			8
Velocità	Gamma velocità di avanzamento (Taglio)		m/min	10/10/10	10/10/10	8/8/8	10/10/10	10/10/10	8/8/8
	Velocità rapida (Assi X/Y/Z)		m/min	15/15/15	15/15/15	10/15/15	15/15/15	15/15/15	10/15/15
Precisione	Precisione di posizionamento (Senza/Con riga ottica)	X	mm	0.023/0.019	0.027/0.023	0.032/0.028	0.023/0.019	0.027/0.023	0.032/0.028
		Y	mm	0.023/0.019			0.023/0.019
		Z	mm	0.018/0.014			0.018/0.014
	Ripetibilità (Senza/Con riga ottica)	X	mm	0.014/0.012	0.017/0.015	0.02/0.018	0.014/0.012	0.017/0.015	0.02/0.018
		Y	mm	0.014/0.012			0.014/0.012
		Z	mm	0.012/0.011			0.012/0.011
Altri	Bilanciamento asse Z		/	Bilanciamento idraulico + azoto			Bilanciamento idraulico + azoto
	Sistema CNC		/	FANUC 0I-MF PLUS (Opz. Siemens 828D)			FANUC 0I-MF PLUS (Opz. Siemens 828D)
	Alimentazione aria	Flow	L/min	300			300
		Pressione	MPa	0.6~0.8			0.6~0.8
	Potenza elettrica totale		kVA	50			60
	Capacità vasca refrigerante		L	500			500
	Dimensioni macchina	Lunghezza	mm	6406	7676	10241	6406	7676	10241
		Larghezza	mm	5576			5576
		Altezza	mm	5200(5900 quando viene scelto l'asse Z opzionale)			5200(5900 quando viene scelto l'asse Z opzionale)
	Protezioni macchina		-	Lamiera perimetrale integrale			Lamiera perimetrale integrale

Note:

1. G-V1520A, G-V1530A, G-V1540A – Disponibile mandrino con trasmissione a cinghia da 6000 giri/min opzionale, coppia erogata 186/297 N•m.

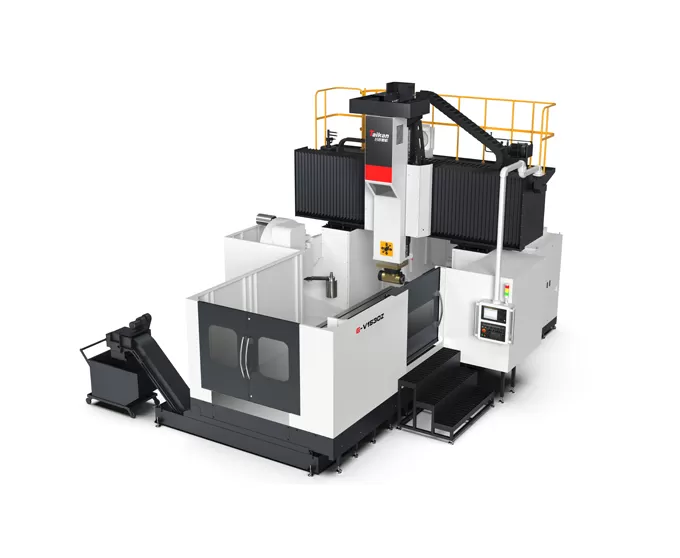

2. G-V1530Z, G-V1540Z – Disponibile testa di fresatura a squadra automatica opzionale, con corsa asse Y di 2700 mm.

3. G-R1520B, G-R1530B, G-R1540B – Disponibile montante quadro asse Z opzionale (Z = 1000 mm, altezza macchina 5600 mm; Z = 1250 mm, altezza macchina 6300 mm).

4. G-R1530Z, G-R1540Z – Disponibile montante quadro asse Z + testa di fresatura a squadra automatica opzionale (corsa asse Y 2700 mm; Z = 1000 mm, altezza macchina 5600 mm; Z = 1250 mm, altezza macchina 6300 mm).

Le informazioni in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
