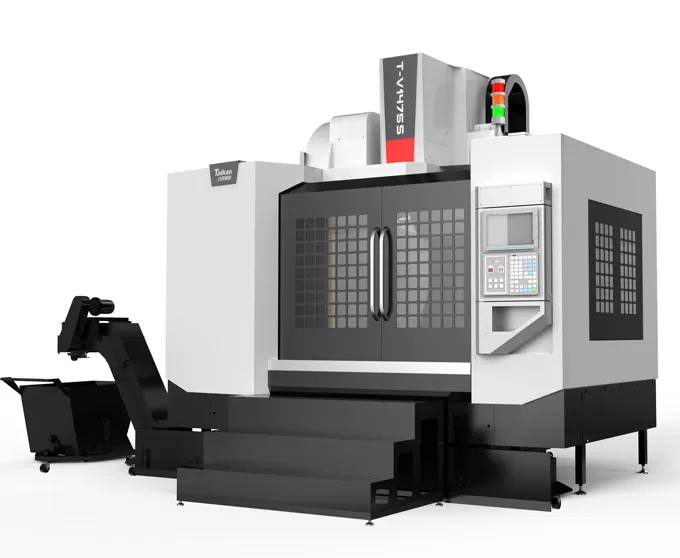

HT-V1475S Centro di lavoro verticale ad alta velocità e alta efficienza

Corse

Corsa tavola (asse X)

mm

1400

Corsa sella (asse Y)

mm

750

Corsa testa (asse Z)

mm

750

Distanza dal naso del mandrino alla superficie del tavolo

mm

120～870

Distanza dal centro del mandrino alla superficie guida della colonna

mm

826

Tavolo di lavoro

Dimensioni tavola

mm

1500*750

Carico massimo (distribuito uniformemente)

kg

1400

Cava a T (numero cave - larghezza cava * interasse)

mm

5-18*150

Mandrino

Potenza motore (nominale/tempo breve)

kW

15/18.5

Coppia motore (nominale/tempo breve)

N.m

143/191

Gamma di velocità

r/min

50～6000 (cintura)

Diametro mandrino

mm

Φ190

Conicità mandrino

/

BT50

Specifiche tirante

/

P50T-I（MAS403）

Velocità

Gamma velocità avanzamento taglio

mm/min

1-10000

Velocità rapida assi X/Y/Z

m/min

24/24/20

Precisione

Precisione di posizionamento (X/Y/Z)

mm

0.015

GB/T18400.4（Full travel）

Ripetibilità (X/Y/Z)

mm

0.008

Magazzino utensili

Capacità utensili

pcs

24

Peso massimo utensile

kg

15

Lunghezza massima utensile

mm

300

Diametro massimo utensile (pieno /adiacente vuoto)

mm

Φ105/Φ210

Altro

Contrappeso asse Z

Bilanciamento ad azoto

Sistema CNC

/

FANUC 0i-MF Plus(5)

Alimentazione aria

Flow

L/min

280（ANR）

Pressione aria

MPa

0.6~0.8

Capacità macchina

KVA

35

Capacità vasca refrigerante

L

400

Dimensioni macchina

mm

5050×3680×3440

Con trasportatore trucioli a pedale

Peso (approssimativo)

Kg

10700
