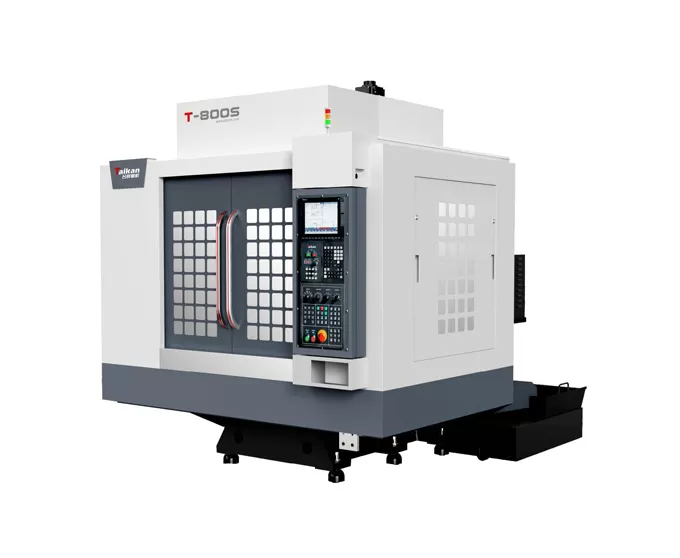

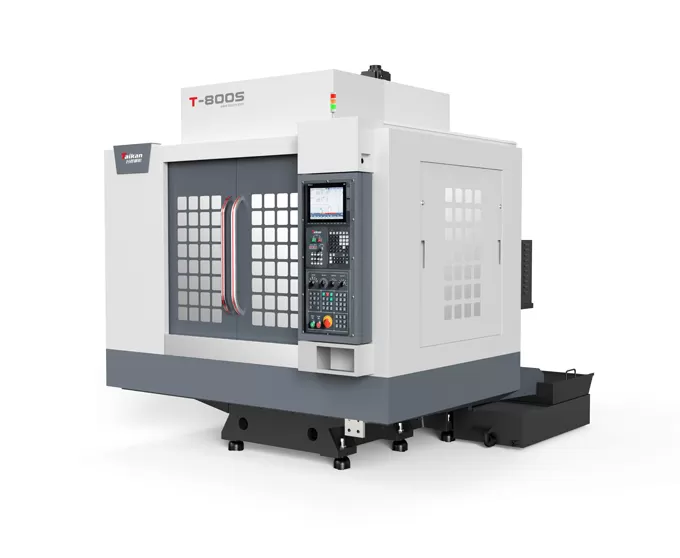

T-800S centro di lavoro del mozzo della ruota ad alta velocità e ad alta efficienza

Viaggio

Viaggio in tavola (asse X)

Mm

800

Sella da viaggio (asse Y)

Mm

500

Headstock travel (asse Z)

Mm

450

Distanza dal naso del mandrino alla superficie del tavolo

Mm

125 ~ 575

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

569

Tavolo

Dimensioni del tavolo

Mm

1000*500

Carico massimo.

Kg

400

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*100

Mandrino

Potenza del motore (nominale/breve tempo)

KW

3.7/5.5

Coppia motore (nominale/breve tempo)

N.m

14.1/21

Velocità del motore del mandrino

Rpm

20-20000

Cono mandrino

/

BT30

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-15000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

48/48/48

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.01

GB/T 18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.006

Rivista di attrezzi

Capacità di stoccaggio degli attrezzi

Pz

21

Peso massimo dello strumento

Kg

3

Lunghezza massima dell'utensile

Mm

300

Diametro Max.

Mm

Milwau60/milwau80

Altro

Sistema CNC

Mitsubishi M80VB

Sorgente d'aria

Flusso

L/min

≥ 200(ANR)

Pressione dell'aria

MPa

0.6-0.8

Capacità dell'attrezzatura

KVA

15

L

300

Dimensioni della macchina

Mm

2220*3000*2850

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

4200
