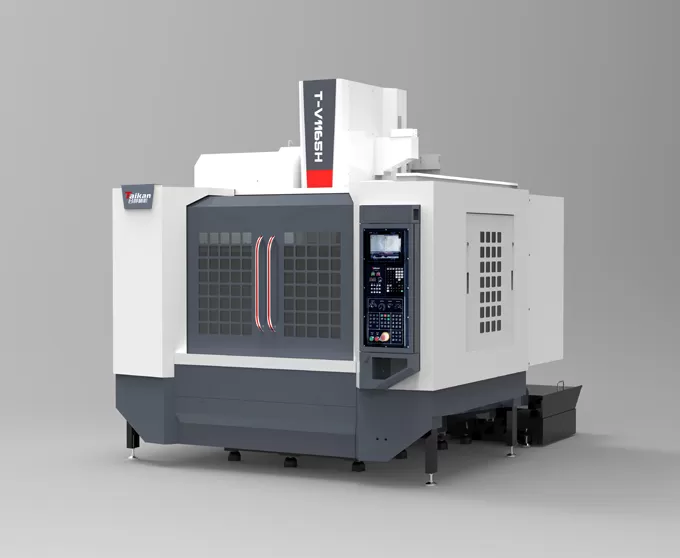

HT-V1165H Centro di lavorazione verticale ad alta velocità e alta precisione

Corse

Corsa tavola (asse X)

mm

1100

Corsa slitta (asse Y)

mm

650

Corsa testa (asse Z)

mm

600

Distanza dal naso mandrino alla superficie del piano di lavoro

mm

125～725

Distanza dal centro mandrino alla superficie guida colonna

mm

707

Tavola

Dimensioni tavola

mm

1200*600

Carico massimo (distribuito uniformemente)

kg

800

Scanalatura a T (numero di cave - larghezza cava * interasse)

mm

5-18*100

Mandrino

Potenza motore (nominale/di breve durata)

kW

11/15

Coppia motore (nominale/di breve durata)

N.m

52.5/118

Gamma di velocità

giri/min

50~12000 (accoppiamento diretto)

Diametro mandrino

mm

φ150

Conicità mandrino

/

BT40

Specifiche rivetti

/

P40T-I（MAS403）

Velocità

Gamma velocità di avanzamento taglio

mm/min

1-10000

Velocità rapida assi X/Y/Z

m/min

30/30/30

Precisione

Precisione di posizionamento (X/Y/Z)

mm

0.01

GB/T18400.4(Full travel)

Ripetibilità (X/Y/Z)

mm

0.007

Magazzino utensili

Capacità utensili

pcs

24

Peso max. utensile

kg

7

Lunghezza max. utensile

mm

250

Diametro max. utensile (pieno /adiacente vuoto)

mm

Φ75/Φ150

Altri

Sistema CNC

/

Mitsubishi M80VB

Alimentazione aria

Flow

L/min

≥280（ANR)

Pressione aria

MPa

0.6~0.8

Potenza installata

KVA

25

Capacità serbatoio refrigerante

L

300

Dimensioni macchina

mm

2700*3494*2970

Corrispondente agli assi X*Y*Z

Peso (circa)

Kg

6100
