Guide a scatola vs Guide lineari: Quale costruzione VMC è adatta per le tue esigenze di taglio pesante?

Quando si tratta di centri di lavoro verticali (VMC) per lavorazioni pesanti, la scelta del sistema di guide è fondamentale. In Taikan, sappiamo che il confronto tra guide a scatola e guide lineari può influenzare significativamente precisione, velocità e longevità della macchina. La selezione della guida giusta incide non solo sulle prestazioni di lavorazione, ma anche sul ritorno dell'investimento per la tua officina.

Cosa sono le guide a scatola?

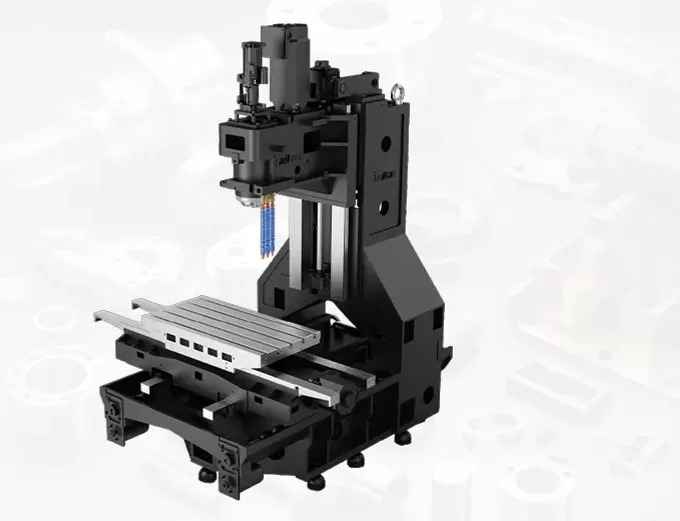

Le guide a scatola (o box ways) sono guide di scorrimento integrate direttamente nel bancale della macchina. Solitamente realizzate in ghisa e rifinite mediante raschiettatura manuale, queste guide formano una struttura di supporto rigida che massimizza la superficie di contatto e l'assorbimento delle vibrazioni.

Principali vantaggi delle guide a scatola:

• Rigidità e stabilità superiori:centro di lavoro con guide a scatolaè ideale per tagli pesanti e lavorazione di pezzi di grandi dimensioni.

• Eccellente distribuzione del carico: Mantiene la precisione anche sotto operazioni eccentriche o ad alta forza.

• Durata: Perfette per componenti in ghisa, acciaio e forgiati.

Cosa sono le guide lineari?

Le guide lineari (o guide a moto lineare, guide LM) impiegano elementi volventi come sfere o rulli per ottenere un movimento fluido a basso attrito. Con un coefficiente di attrito fino a 0,05, le guide lineari eccellono in precisione e velocità.

Principali vantaggi delle guide lineari:

• Funzionamento ad alta velocità: Ilsistema di guida lineare a ricircolosupporta il movimento rapido dell'utensile e l'accelerazione.

• Posizionamento di precisione: Adatto a linee di produzione automatizzate e lavorazioni multi-asse.

• Efficienza energetica: La resistenza ridotta consente operazioni più fluide e controllate.

Guide a scatola vs guide lineari: Scegliere il VMC giusto

La decisione tra guide a scatola e guide lineari dipende dalle tue esigenze produttive:

Applicazioni delle guide nelle macchine CNC

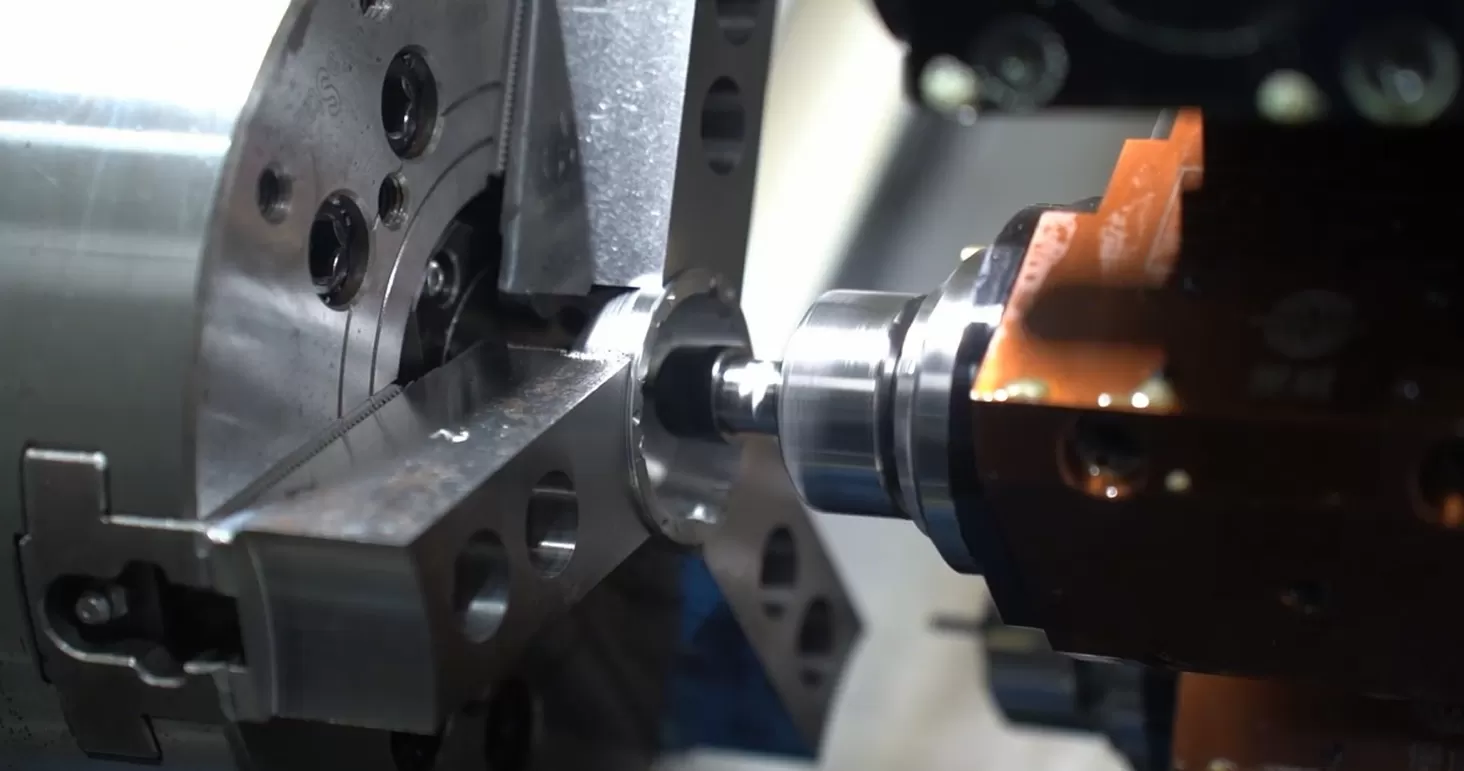

• Tornio CNC con guide lineari: Guida inclinata di precisione ad alta velocitàtornio CNC ad alta precisioneper stampi e componenti in alluminio.

• Guide in torni e centri di fresatura: Fondamentali per tagli pesanti, estensione della vita utensile e qualità della finitura superficiale.

• Guide di scorrimento per macchine utensili: Garantiscono un movimento fluido e preciso su cicli ripetitivi.

• Centri di lavoro verticali con guide lineari: Consentono una produzione automatizzata con minimo intervento dell'operatore.

Perché la selezione delle guide è importante?

La scelta della guida giusta influisce su:

1. Precisione di lavorazione: Una selezione corretta delle guide previene le deviazioni sotto carico.

2. Velocità operativa: Le guide lineari facilitano cicli di produzione rapidi.

3. Longevità della macchina: Le guide a scatola assorbono vibrazioni e forze pesanti, prolungando la vita utile.

4. Efficienza energetica: Le guide lineari riducono l'attrito, tagliando i consumi energetici.

Per i produttori che lavorano acciaio pesante, ghisa o pezzi di grandi dimensioni, le guide a scatola rimangono la scelta preferita. Per compiti ad alto volume e alta precisione con materiali più leggeri, le guide lineari eccellono.

Competenza Taikan nelle soluzioni per guide

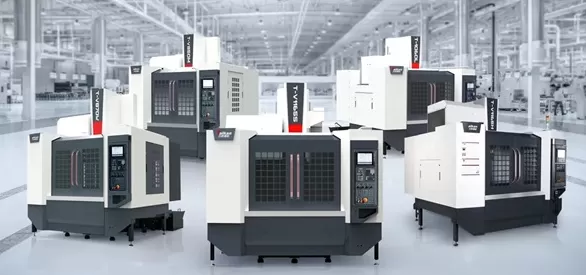

Come uno dei principaliproduttori cinesi di CNC, Taikan offre centri di lavoro verticali personalizzati con sistemi di guide a scatola, lineari o ibridi progettati per soddisfare diverse esigenze produttive. Pronto a ottimizzare l'efficienza della tua lavorazione? Contatta Taikan oggi stesso per discutere le tue esigenze sulle guide per CNC e scoprire la migliore costruzione VMC per la tua officina.

FAQs

D1: Qual è la differenza tra guide a scatola e guide lineari?

R: Le guide a scatola offrono rigidità superiore per tagli pesanti, mentre le guide lineari forniscono precisione ad alta velocità con minore attrito.

D2: Le guide lineari sono adatte per tagli pesanti?

R: Le guide lineari sono sensibili alle vibrazioni e meno adatte per lavorazioni pesanti ad alta forza. Per tali operazioni si preferiscono le guide a scatola.

D3: Una macchina CNC può avere sia guide a scatola che lineari?

R: Sì, le configurazioni ibride usano guide a scatola per stabilità su assi a carico pesante e guide lineari per velocità su assi ad alto movimento.

D4: Cos'è una guida lineare nella lavorazione CNC?

R: Una guida lineare è un sistema di guida a elementi volventi che assicura movimento lineare fluido, preciso e veloce per le macchine CNC.

D5: Come influisce la scelta delle guide sulla lavorazione?

R: Influenza precisione, velocità, vita utensile, consumo energetico e longevità complessiva della macchina.
