Name: HT-856L Centro di Lavoro Verticale ad Alta Velocità e Alta Precisione
Brand: Taikan Machine
Availability: InStock

Caratteristica del centro di lavoro verticale ad alta velocità e alta precisione HT-856L

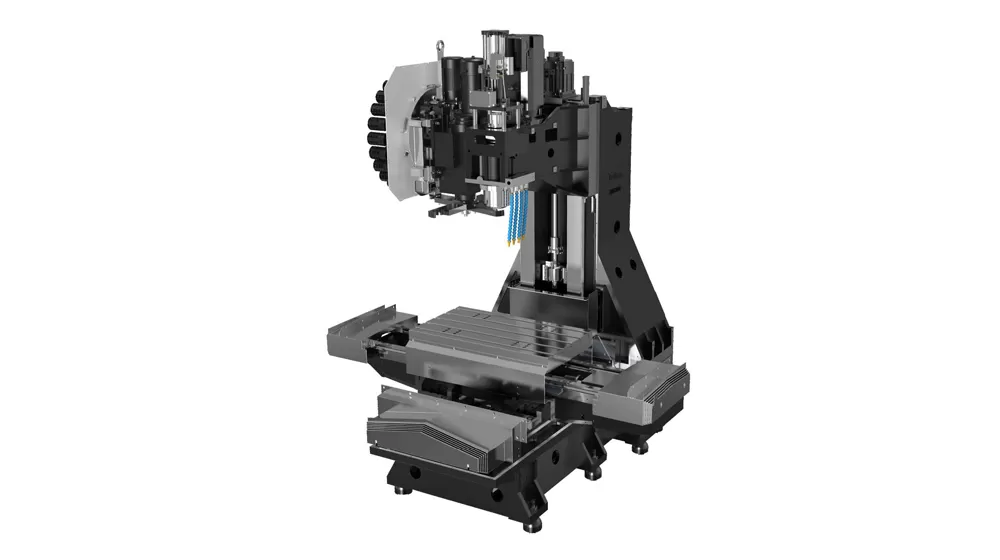

Progettazione strutturale

La struttura del tavolo a colonna e a scorrimento incrociato garantisce la stabilità e l'alta precisione della macchina.

La base grande e stabile e la colonna A-frame ad alta rigidità aiutano A ridurre le vibrazioni e le deformazioni durante il taglio ad alta velocità.

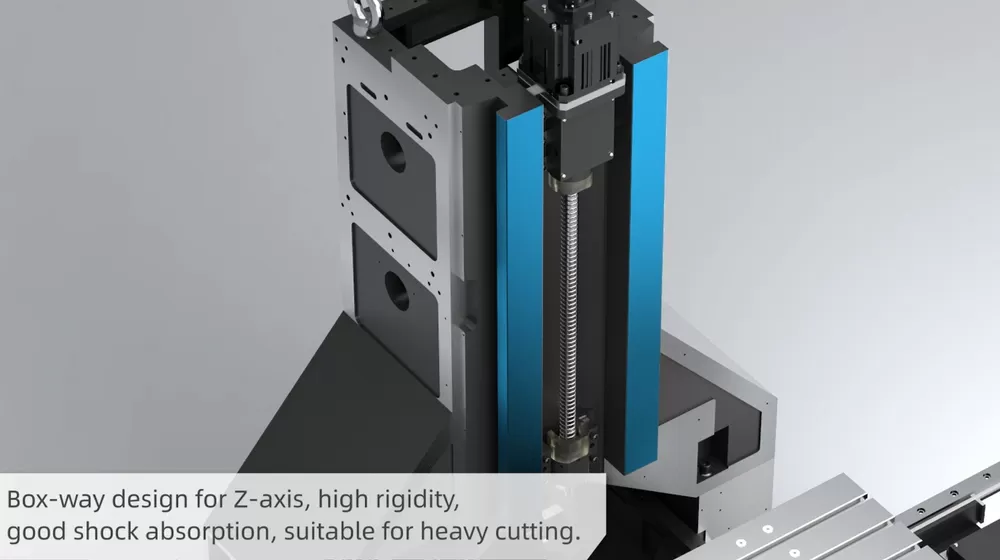

Sistema di binari di guida

Gli assi X e Y sono dotati di guide lineari a rulli di grandi dimensioni, ad alta precisione, mentre l'asse Z utilizza guide rigide rettangolari ad alta rigidità, combinando capacità ad alta velocità con elevata rigidità. Questa configurazione è adatta per il taglio pesante e fornisce un buon smorzamento delle vibrazioni.

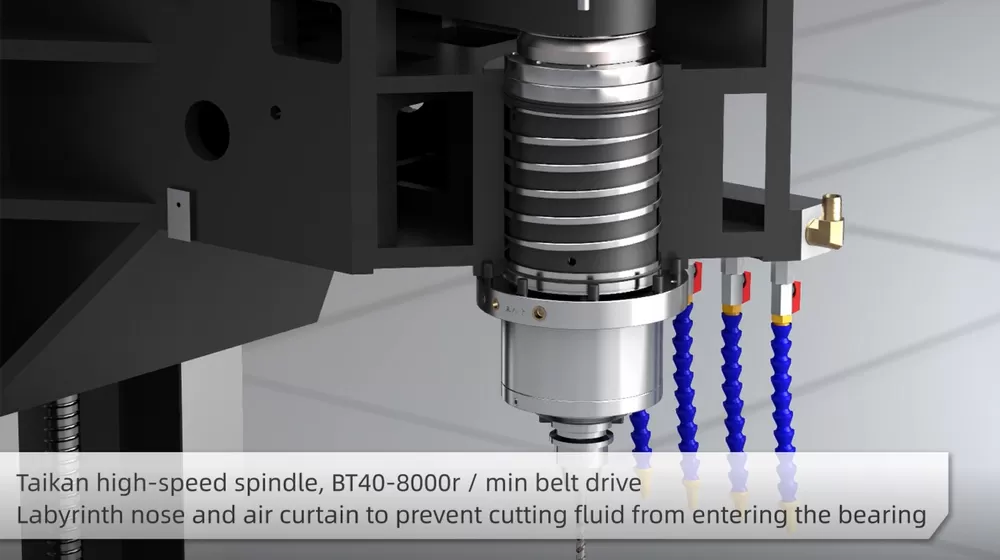

Mandrino

Unità mandrino ad alta velocità (BT40, 8000r/min) con un design a labirinto e protezione della cortina d'aria, che impedisce al fluido di taglio di entrare nei cuscinetti del mandrino.

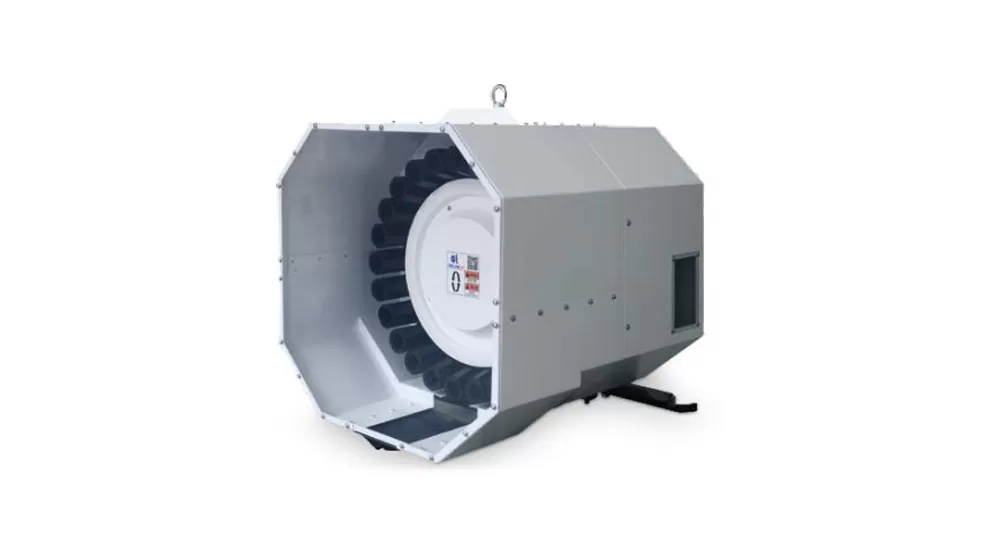

Rivista di attrezzi

La rivista di utensili a braccio a 24 utensili di Taikan è nota per la sua elevata stabilità e prestazioni affidabili.

Applicazione del centro di lavoro verticale ad alta velocità e alta precisione HT-856L

La macchina è caratterizzata da una reattività dinamica migliorata, che consente tagli ad alta velocità e funzionamento a bassa velocità senza strisciamento. È ideale per la lavorazione di varietà multiple e piccoli lotti di parti complesse come scatole di medie e piccole dimensioni, piastre, dischi, valvole, involucri e stampi. Questa macchina è ampiamente utilizzata in settori che includono la produzione di parti di precisione, prodotti 5G, ferramenta, componenti per automotive e dispositivi medici.

Differenza tra centro di lavoro orizzontale e verticale

Pezzo esempio 1

Pezzo esempio 2

Specifiche del centro di lavoro verticale ad alta velocità e alta precisione HT-856L

Item			Unit	HT-856L	Note
Corsa	Corsa tavola (asse X)		mm	800
	Corsa slitta (asse Y)		mm	500
	Corsa testa portamandrino (asse Z)		mm	600
	Distanza dal naso del mandrino al piano tavola		mm	125～725
	Distanza dal centro del mandrino alla guida della colonna		mm	565
Tavola di lavoro	Dimensioni tavola		mm	1000*500
	Carico max. (distribuito uniformemente)		kg	500
	Cave a T (numero cave - larghezza cava * interasse)		mm	5-18*100
Mandrino	Potenza motore (nominale/tempo breve)		kW	7.5/11
	Coppia motore (nominale/tempo breve)		N.m	35.8/95.5
	Gamma di velocità		giri/min	50~8000 (cinghia)
	Diametro mandrino		mm	φ150
	Conicità mandrino		/	BT40
	Specifiche rivetto		/	P40T-I（MAS403）
Velocità	Gamma velocità di avanzamento taglio		mm/min	1-10000
Velocità	Velocità rapida assi X/Y/Z		m/min	36/36/24
Precisione	Precisione di posizionamento (assi X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (Corsa completa)
Precisione	Ripetibilità (assi X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (Corsa completa)
Magazzino utensili	Capacità utensili		pcs	24
	Peso max. utensile		kg	7
	Lunghezza max. utensile		mm	250
	Diametro max. utensile (pieno / adiacente vuoto)		mm	Φ75/Φ150
Altro	Sistema CNC		/	Mitsubishi M80VB
	Alimentazione aria	Flow	L/min	≥280（ANR)
	Alimentazione aria	Pressione aria	MPa	0.6~0.8
	Capacità attrezzatura		KVA	25
	Capacità serbatoio refrigerante		L	300
	Dimensioni macchina		mm	224031443033	Corrispondenti agli assi XYZ
	Peso (approx.)		Kg	4800

Le informazioni contenute in questa pagina sono solo a scopo di riferimento. Le specifiche e i dettagli possono variare a causa di miglioramenti o aggiornamenti del prodotto. Per ulteriori informazioni, contattateci.
