Name: HG-V3040 A/B/C/Z Centro di lavoro a portale con guide lineari a 3 assi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

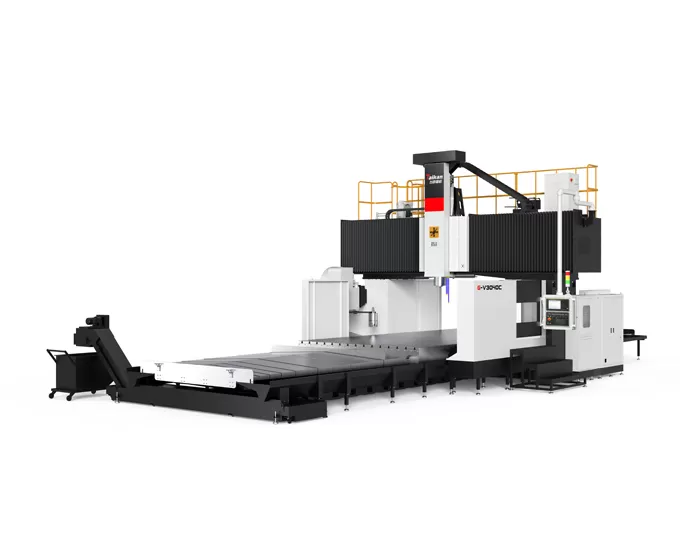

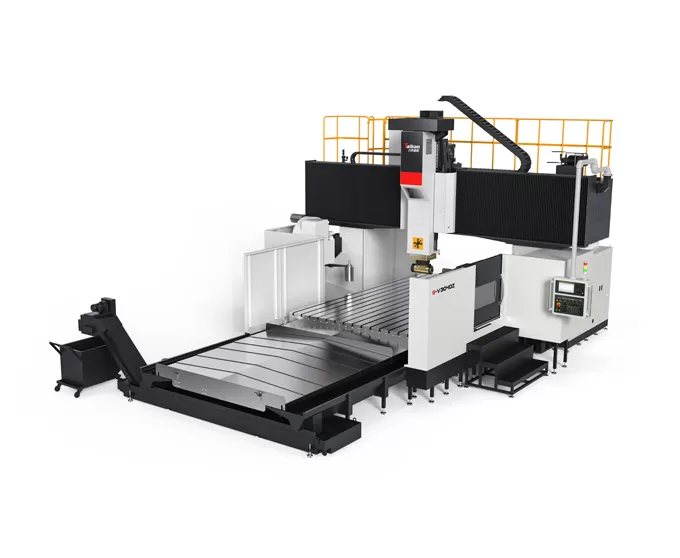

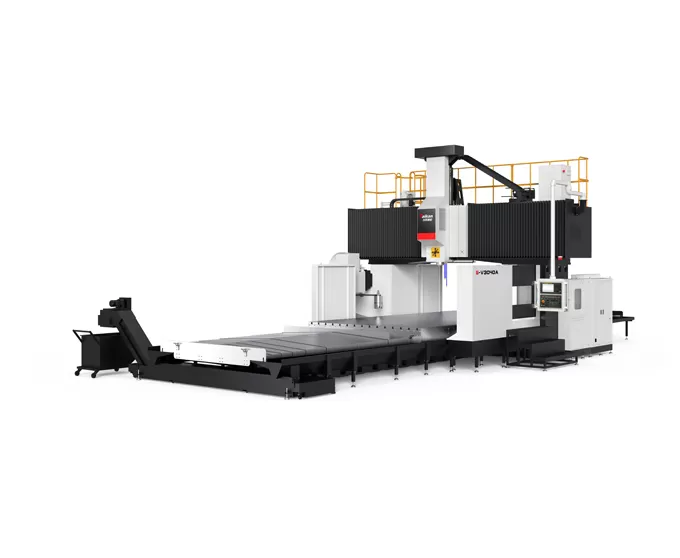

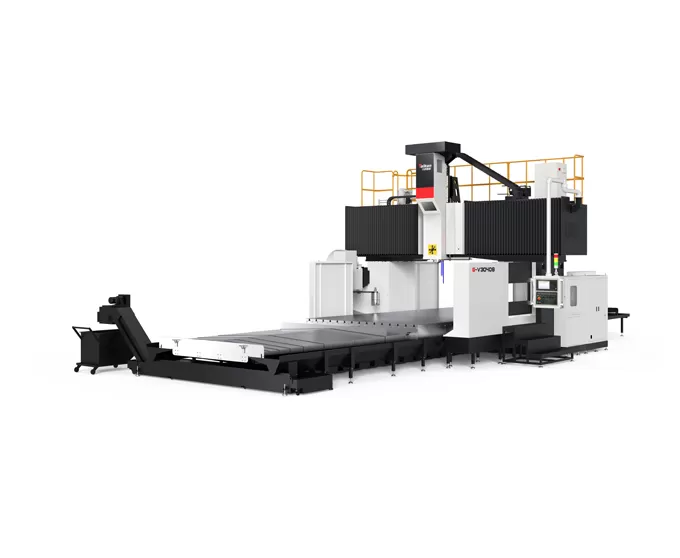

Caratteristica del centro di lavoro A portale con guide lineari A 3 assi A/B/C/Z G-V3040

Struttura della macchina

La macchina presenta una struttura fissa con telaio a portale con un piano di lavoro mobile.
Trave ad alta rigidità: il fascio adotta un grande design rettangolare ad arco a sezione trasversale. Il rapporto altezza-larghezza è ottimizzato attraverso l'analisi della simulazione, migliora in modo significativo la resistenza alla flessione e alla torsionale, garantisce una stabilità di precisione.
Grande Ram a sezione trasversale: la ram ha una dimensione sezionale trasversale di 420x420mm, supportata da quattro guide lineari in una disposizione semichiusa. Questo fornisce un supporto ad alta resistenza con bassa resistenza all'attrito, garantisce un scorrimento zero a basse velocità, vibrazioni minimali, risposta rapida ed eccellenti prestazioni dinamiche e statiche, bassi requisiti di manutenzione e lunga durata.
Tavolo di supporto multiplo: il tavolo è supportato da più guide distanziate, garantire prestazioni di carico stabili e affidabili con eccellente ritenzione di precisione.

Diverse opzioni del mandrino

Varie opzioni di azionamento
Configurabile con trasmissione a cinghia, testa dentata, mandrino elettrico e testa di fresatura automatica ad angolo retto.
Mandrino motorizzato
Presenta un'etichetta BT50 con una velocità massima di 6000 giri/min e una coppia di uscita fino a 1331nm. Il cambio e il motore principale sono separati dal mandrino, riducendo efficacemente i problemi di precisione causati dalla generazione di calore.
Mandrino motorizzato
Mandrino elettrico BT50-10000rpm ad alta potenza e resistente che fornisce coppia elevata, alta velocità e basse vibrazioni, fornendo un'esperienza di lavorazione eccezionale.
Mandrino con trasmissione a cinghia
Utilizza un'unità mandrino ad alta velocità BT50-6000rpm, offre prestazioni di taglio efficienti.
Controllo termico
Standard con un sistema di raffreddamento ad olio per ridurre la temperatura del mandrino, prolungare la durata del cuscinetto e ridurre al minimo l'impatto della deformazione termica sulla precisione della lavorazione.

Sistema di alimentazione

Binari a tre linee: tutti e tre gli assi (XYZ) utilizzano guide lineari a rulli per impieghi gravosi, facili da mantenere, con bassa resistenza all'attrito, risposta rapida da parti mobili, zero creep a bassa velocità ed eccellenti prestazioni dinamiche e statiche.
Trasmissione a cinghia: i motori dell'asse XY utilizzano la riduzione della cinghia per aumentare la coppia di trasmissione, ridurre l'inerzia del carico, migliorare le prestazioni della trasmissione e fornire una manutenzione semplice ed economica.
Trasmissione ad ingranaggi: il motore è ridotto attraverso un riduttore a bassa aderenza, aumentando la trasmissione della coppia. Combinato con viti di comando più grandi, questo garantisce velocità di trasmissione elevate, prestazioni stabili e alta precisione (asse X ≥ 4200mm/asse Y ≥ 3700mm).
Bilanciamento dell'azoto: il sistema di azionamento dell'asse Z utilizza un servomotore accoppiato direttamente a una vite a ricircolo di sfere, con un sistema di bilanciamento a doppio cilindro su entrambi i lati del ram per garantire l'inversione liscia dell'alimentazione dell'asse Z e una risposta dinamica rapida.
Compensazione termica: la vite a ricircolo di sfere presenta una struttura pretensiva su entrambe le estremità, eliminando efficacemente la perdita di precisione a causa dell'espansione termica.

Rimozione del Chip e serbatoio del liquido di raffreddamento

Trasportatore a trucioli a spirale: un set su ogni lato del piano di lavoro, con un diametro della vite di 120mm e una grande sezione trasversale in acciaio quadrato, scheggiature rapidamente all'esterno della macchina.
Trasportatore elevabile con Chip a catena: posizionato all'estremità della macchina, con inclinazione di 45 gradi, piastra a catena più larga e barre raschietto a dente di sega, che raccolgono rapidamente i chip nel piccolo trasportatore di trucioli.
Piccolo trasportatore di trucioli: raccoglie e trasporta i Chip.
Serbatoio del liquido di raffreddamento: sistema di filtrazione multistrato per filtrare le impurità e garantire una lavorazione liscia.

Rimozione del Chip e serbatoio del liquido di raffreddamento

Applicazione del centro di lavoro A portale con guide lineari A 3 assi A/B/C/Z G-V3040

La serie di macchine viene utilizzata principalmente per la lavorazione ad alta velocità e ad alta precisione di parti in settori come componenti automobilistici, stampi, macchine edili, valvole, transito ferroviario, energia, macchine agricole, E macchine per l'estrazione del carbone.

Specifiche del centro di lavoro a portale con guide lineari a 3 assi HG-V3040 A/B/C/Z

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
Corse	Corsa asse X		mm	4200	5200	6200	8400	4200	5200	6200	8400
	Corsa asse Y		mm	3700				3700
	Corsa asse Z		mm	1000 (Opt. 1250)				1000 (Opt. 1250)
	Distanza dall'estremità del mandrino al piano di lavoro		mm	250～1250 (Opt. 250～1500)			200～1200	100～1100 (Opt. 100～1350)
	Larghezza effettiva del portale		mm	3480				3480
Piano di lavoro	Dimensioni piano (L×P)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	Carico max.		kg	24000	28000	32000	36000	24000	28000	32000	36000
	Cave a T (Larghezza×Passo×Qtà)		mm	2820015				2820015
Mandrino	Tipo di azionamento		/	Trasmissione a ingranaggi (Opt. Trasmissione a cinghia)				Mandrino motorizzato
	Velocità max. mandrino		giri/min	6000				10000 (Opt. 15000, 18000)
	Potenza mandrino (Nominale/Picco)		kW	22/35				26/45
	Coppia erogata (Nominale/Picco)		N.m	790/1258				305/623
	Sezione del montante (montante quadro)			420420 (Opt. guide prismatiche asse Z 400400, 450*450)				420*420
	Conicità mandrino		/	BT50				BT50 (Opt. BBT40, HSK-A63)
Cambio utensili automatico (Opt.)	Numero utensili		pz.	24(40)				24(40)
	Diam. max. utensile (Pieno/Adiacente)		mm	φ110/φ200				φ110/φ200
	Lunghezza max. utensile		mm	350				350
	Peso max. utensile		kg	18				18
Velocità	Campo velocità di lavoro (Taglio)		m/min	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	Velocità di spostamento rapido (assi X/Y/Z)		m/min	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
Precisione	Precisione di posizionamento (Senza/Con scala)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	Ripetibilità (Senza/Con scala)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Altre caratteristiche	Contrappeso asse Z		/	Bilanciamento idraulico + azoto				Bilanciamento idraulico + azoto
	Sistema CNC		/	FANUC 0I-MF PLUS (Opt. Siemens 828D)				FANUC 0I-MF PLUS (Opt. Siemens 828D)
	Alimentazione aria	Flow	L/min	300				300
		Pressione	MPa	0.6~0.8				0.6~0.8
	Capacità elettrica totale		kVA	70				70
	Capacità vasca refrigerante		L	800				800
	Dimensioni macchina	Lunghezza	mm	10142	12164	14645	19100	10142	12164	14645	19100
		Larghezza	mm	7281				7281
		Altezza	mm	5200 (5900 con asse Z opzionale)				5200 (5900 con asse Z opzionale)
	Cabina macchina		-	Parziale in lamiera (solo zona lavoro)				Parziale in lamiera (solo zona lavoro)

Note:

1：G-V3040A, G-V3050A, G-V3060A, G-V3080A – Mandrino opzionale a cinghia 6000 giri/min, coppia erogata 186/297 N·m.

2：G-V3040Z, G-V3050Z, G-V3060Z, G-V3080Z – Testa a fresare ortogonale automatica opzionale, con corsa asse Y di 4200 mm.

3：G-R3040B, G-R3050B, G-R3060B, G-R3080B – Montante quadro asse Z opzionale (Z = 1000 mm, altezza macchina 5600 mm; Z = 1250 mm, altezza macchina 6300 mm).

4：G-R3040Z, G-R3050Z, G-R3060Z, G-R3080Z – Montante quadro asse Z opzionale + testa a fresare ortogonale automatica (corsa asse Y 4200 mm; Z = 1000 mm, altezza macchina 5600 mm; Z = 1250 mm, altezza macchina 6300 mm).

Le informazioni su questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattateci.
