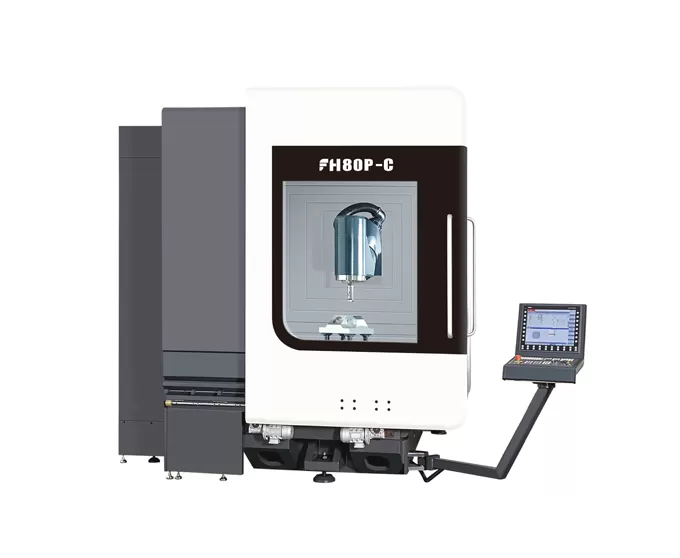

FH80P-C centro di lavoro per fresatura e tornitura a 5 assi

Corsa dell'asse X/Y/Z

800x1050x800mm

Distanza dalla testa di fresatura orizzontale

Centro al tavolo di lavoro

39 ~ 839mm

Velocità della tavola rotante

300 giri/min

Dimensioni del tavolo di lavoro

F880mm

Carico massimo della tavola

Fresatura 3000kg

Tornitura 1500kg

Testa di fresatura a battente (asse B)

Standard

Gamma oscillante (0 = verticale/180 = livello)

-15 ° ~ + 180 °

Velocità nominale dell'asse B

50 giri/min

Distanza dal naso del mandrino verticale al tavolo

162 ~ 962mm

Mandrino elettrico velocità massima

12000 giri/min

Potenza (S1-100 %/40% DC)

34/42kW

Coppia (S1-100 %/40% DC)

132/192Nm

Cono mandrino

Cono 1:10

Interfaccia dello strumento

HSK-A63

Capacità del caricatore dello strumento

40T

Max. tool diametro/lunghezza/peso

Altezza 85mm/300mm/8kg

Cambio utensile (strumento per strumento)

4s

Foratura (acciaio al carbonio medio normalizzante)

Altezza 40mm

Maschiatura (acciaio al carbonio medio normalizzante)

M24

Traversa rapida

40 m/min

Precisione di posizionamento X/Y/Z

0.006mm

Precisione di posizionamento ripetuta X/Y/Z

0.004mm

Precisione di posizionamento B/C

8"

Precisione di posizionamento ripetuta B/C

4"

Sonda a infrarossi

Renishaw OMP60

Indicatore di impostazione dello strumento
(Strumento di misurazione nell'area di lavorazione)

Renishaw NC4F230

Altezza macchina (macchina Standard)

3350mm

Area occupata dal corpo principale (L * W)

4800x2930mm

Area occupata dalla rivista degli attrezzi (L * W)

1710x1350mm

Area occupata del trasportatore di trucioli (L * W)

3070x1065mm

Area occupata del serbatoio dell'acqua (L * W)

1785x1355mm

Area occupata a macchina completa
(Escluso il serbatoio dell'acqua) (L * W)

5610x3600mm

Peso della macchina

30000kg

Sistema di controllo

Siemens ONE
