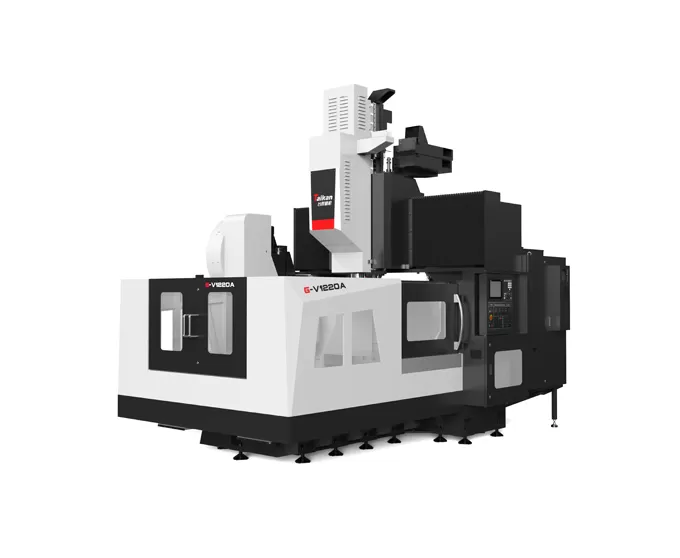

Centro di lavorazione a portale con guide lineari a 3 assi HG-V1220A/B/C

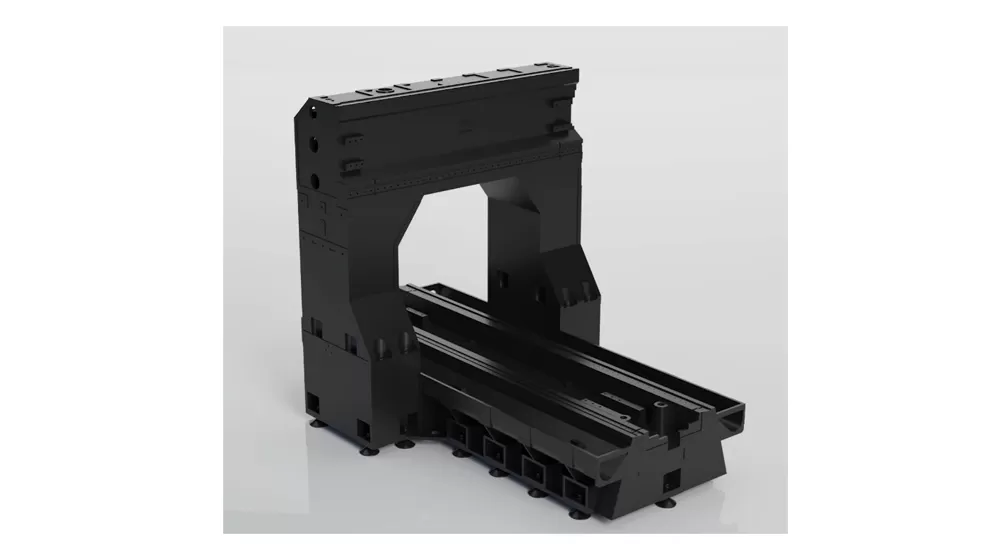

Design integrato: la macchina presenta una struttura di tipo gantry con una colonna integrata e traversa, aumentando la rigidità generale.

Sistema di bilanciamento dell'asse Z: utilizza la pressione dell'azoto per controbilanciare il peso della scatola del mandrino e della ram, riducendo il carico sul servomotore. Questo riduce al minimo le vibrazioni e le deformazioni, migliora la precisione e la stabilità della lavorazione. In aggiunta, riduce l'usura meccanica, prolunga la durata della macchina.

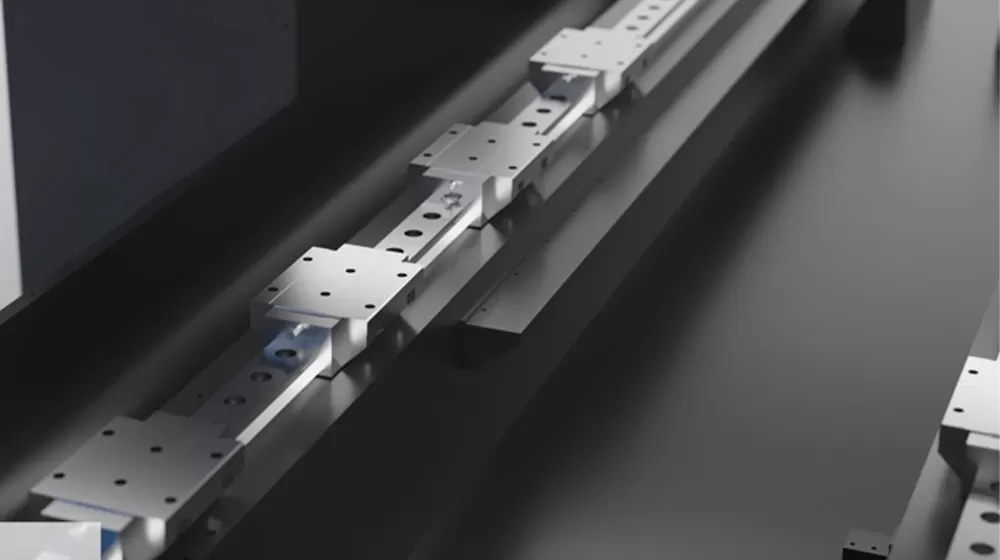

Guida a 3 assi: adotta un design della guida lineare a rulli, fornisce una risposta dinamica rapida e un'elevata precisione, garantisce un funzionamento regolare senza strisciamento.

Sistema di azionamento: il servomotore è accoppiato direttamente con una vite a ricircolo di sfere ad alta precisione, combinato con una struttura fissa pre-tensionata su entrambe le estremità, con un'elevata precisione e stabilità della trasmissione.

Mandrino con trasmissione a cinghia: utilizza un'unità mandrino ad alta velocità BT50-6000rpm, offre un'elevata efficienza di taglio.

Mandrino motorizzato: BT50-6000rpm unità mandrino abbinata a un cambio per esigenze di taglio pesante. Il cambio presenta una funzione di raffreddamento ad olio per ridurre la deformazione termica del mandrino, garantire un'elevata efficienza di taglio.

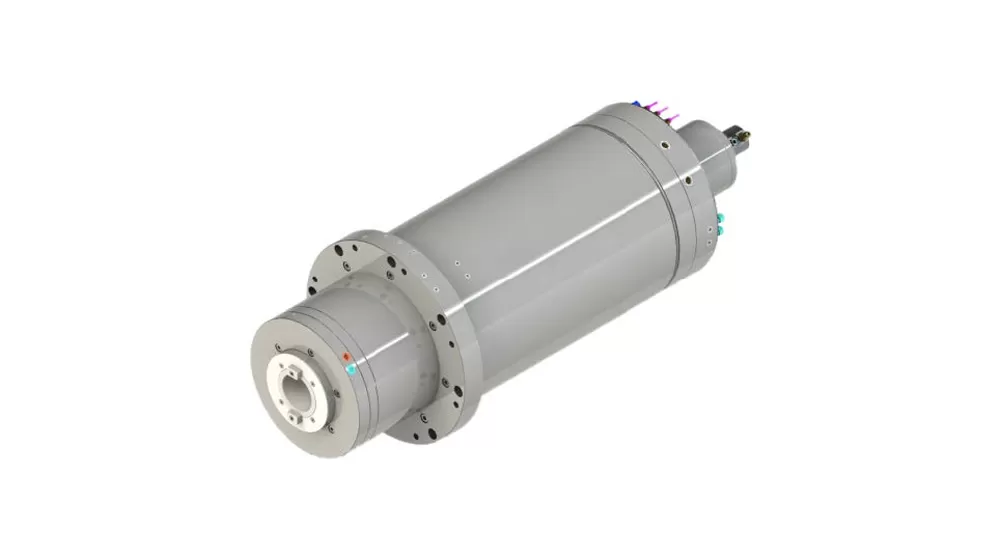

Mandrino motorizzato: mandrino motorizzato ad alta frequenza con una velocità massima di 15,000 giri/min. È dotato di un encoder ad anello coassiale per il feedback sincrono della velocità e dell'angolo del mandrino, che offre funzionalità di maschiatura rigida ed eccellenti prestazioni ad alta velocità.

Prevenzione del liquido di raffreddamento: l'estremità anteriore del mandrino incorpora una struttura di tenuta a labirinto e un sistema di protezione della cortina d'aria, impedisce efficacemente al liquido di raffreddamento di entrare nei cuscinetti del mandrino e prolungare la vita utile.

Controllo termico: dotato di una funzione di soffiaggio dell'aria centrale e di un sistema di raffreddamento automatico della circolazione, riducendo in modo significativo l'aumento della temperatura e la deformazione termica, garantire un'elevata precisione e stabilità della lavorazione.

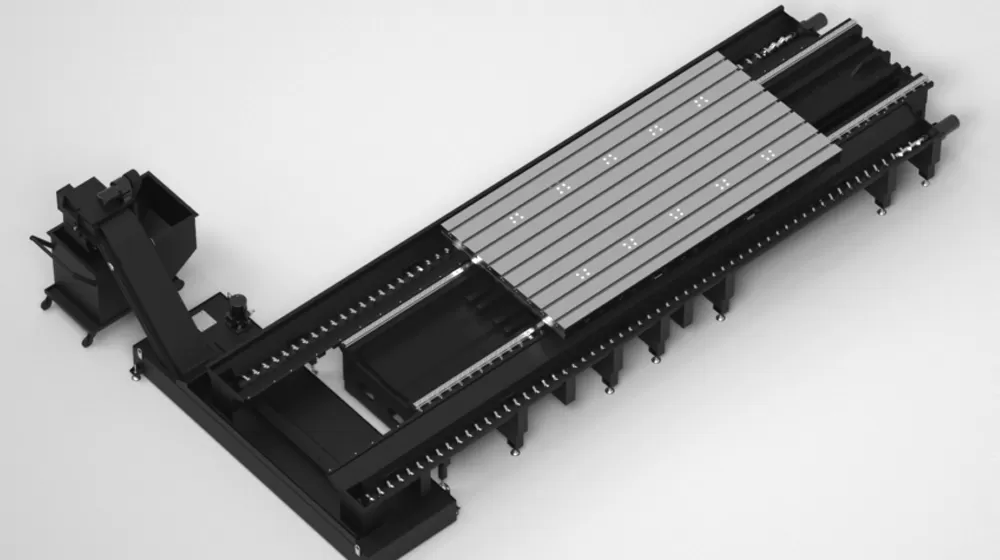

Trasportatore a trucioli a spirale: un set su ogni lato del piano di lavoro, con un diametro della vite di 120mm e una grande sezione trasversale in acciaio quadrato, scheggiature rapidamente all'esterno della macchina.

Trasportatore elevabile con Chip a catena: posizionato all'estremità della macchina, con inclinazione di 45 gradi, piastra a catena più larga e barre raschietto a dente di sega, che raccolgono rapidamente i chip nel piccolo trasportatore di trucioli.

Piccolo trasportatore di trucioli: raccoglie e trasporta i Chip.

Serbatoio del liquido di raffreddamento: sistema di filtrazione multistrato per filtrare le impurità e garantire una lavorazione liscia.
