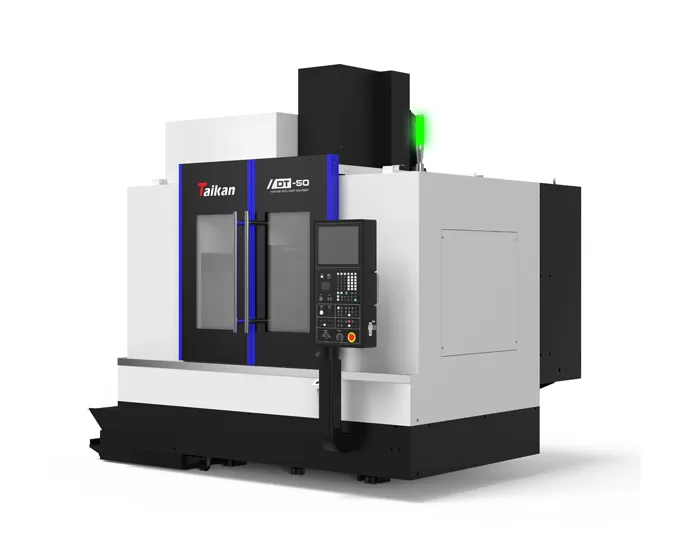

Name: HDT50 Centro di Lavoro Verticale ad Alta Precisione
Brand: Taikan Machine
Availability: InStock

Caratteristica del centro di lavoro verticale ad alta precisione DT50

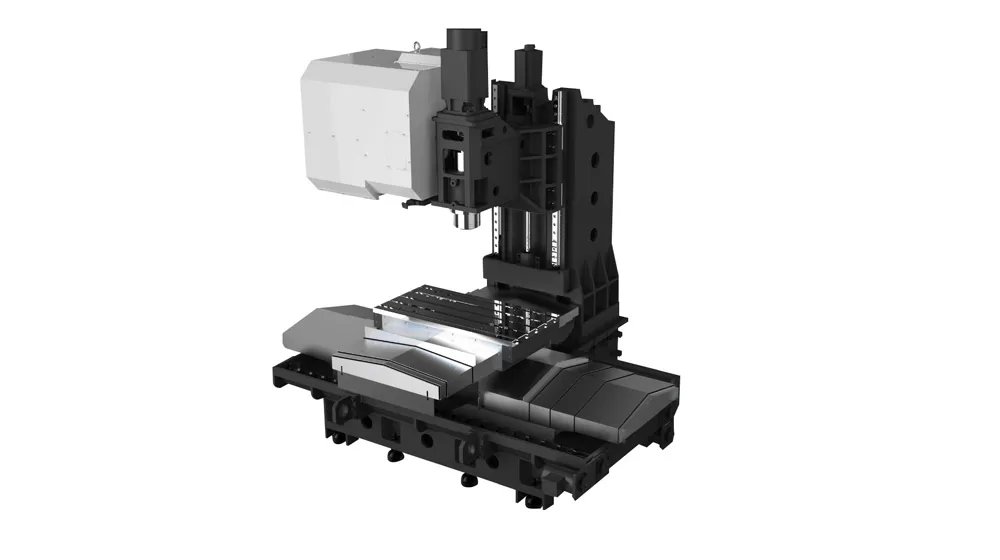

Struttura di supporto da viaggio completa

La macchina presenta un letto a forma di T, con la sella che si muove a sinistra e a destra sull'albero a X e il tavolo che si muove avanti e indietro sull'albero a Y. Il supporto completo da viaggio del tavolo e della sella elimina la caduta laterale dei tradizionali centri di lavoro verticali di tipo C, garantisce prestazioni dinamiche migliori e stabilità al taglio.

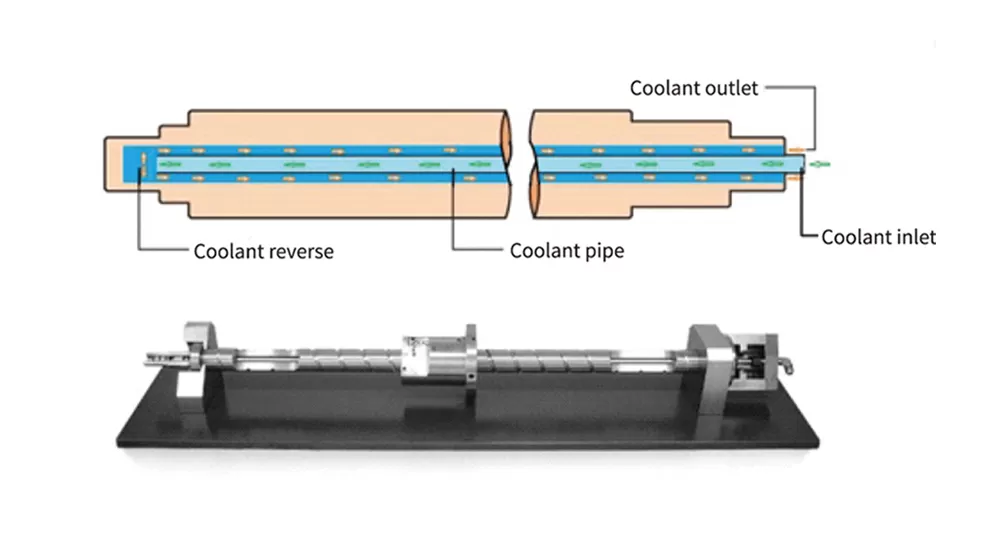

Vite a ricircolo di sfere di raffreddamento cava

La vite a ricircolo di sfere di precisione di grande diametro presenta un sistema di raffreddamento cavo e un design di pretensione per ridurre la deformazione termica, migliorare la precisione di lavorazione e prolungare la durata della vite.

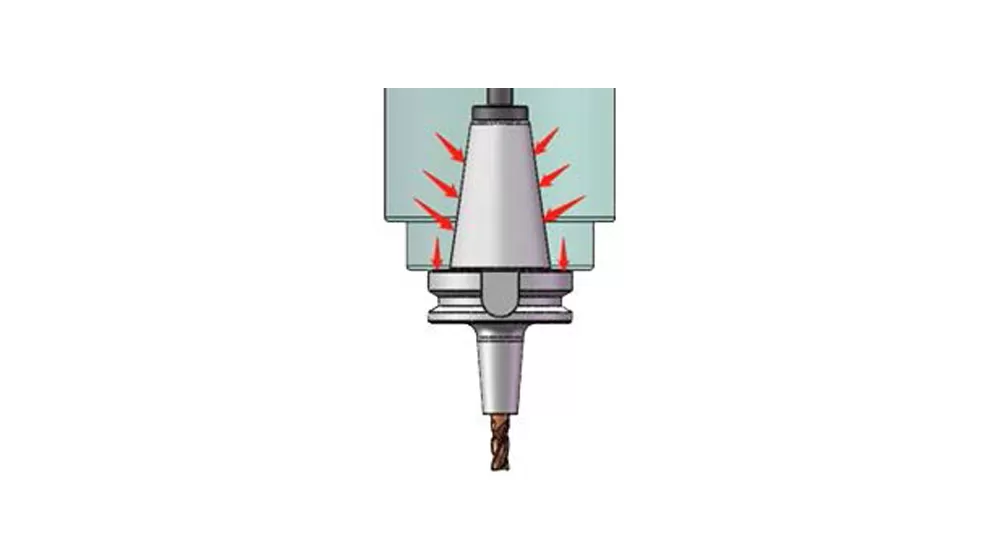

Unità mandrino ad alta velocità di precisione

Il mandrino utilizza un sistema a trasmissione diretta da BBT40-12000r/min con un sistema di raffreddamento per ridurre la deformazione termica, migliorare la precisione e prolungare la durata del cuscinetto. L'estremità anteriore del mandrino ha una tenuta a labirinto e una cortina d'aria per impedire al liquido di raffreddamento di entrare nei cuscinetti, garantire una stabilità a lungo termine.

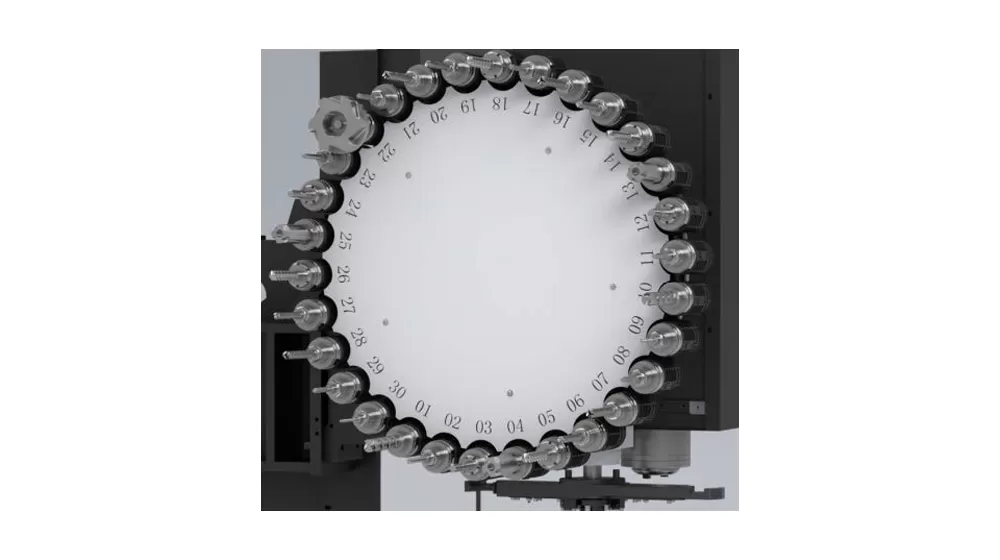

Rivista di attrezzi completamente chiusa

La rivista di attrezzi completamente chiusa protegge gli strumenti dalla contaminazione, conservandoli puliti. Il sistema ATC servoazionato migliora la velocità, la precisione e la stabilità dello strumento, aumentando l'efficienza della lavorazione.

Struttura di supporto da viaggio completa

Vite a ricircolo di sfere di raffreddamento cava

Unità mandrino ad alta velocità di precisione

Rivista di attrezzi completamente chiusa

Applicazione del centro di lavoro verticale ad alta precisione DT50

La macchina utensile è adatta per la lavorazione multi-varietà di piccoli lotti di parti complesse come componenti a forma di scatola di medie e piccole dimensioni, piastre, dischi, valvole, alloggiamenti, E stampi. È ampiamente utilizzato in settori come parti di precisione, prodotti 5G, hardware, parti automobilistiche e dispositivi medici.

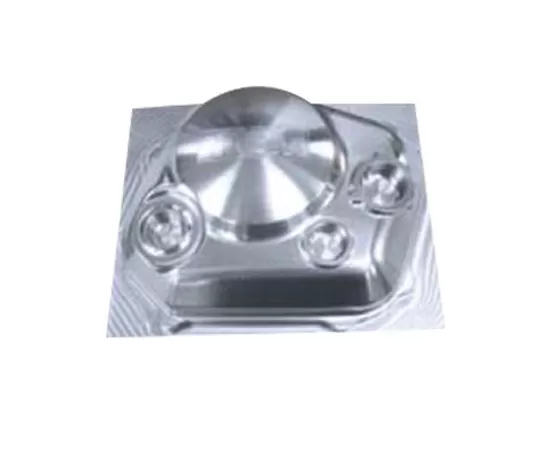

Pezzo esempio 1

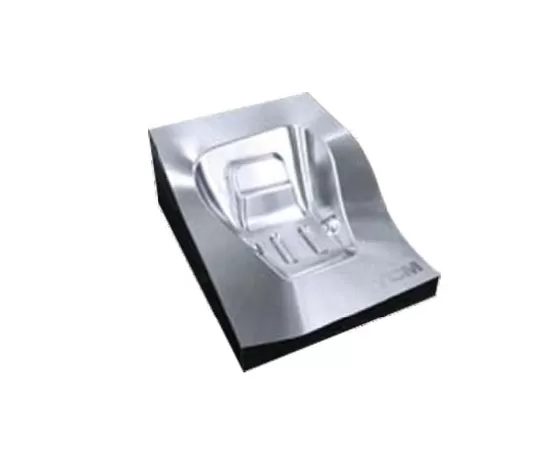

Pezzo esempio 2

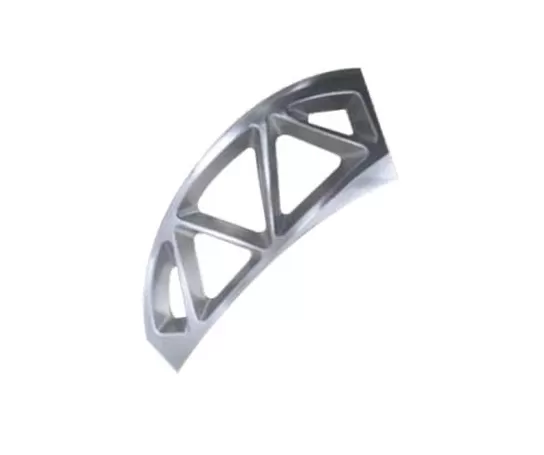

Pezzo esempio 3

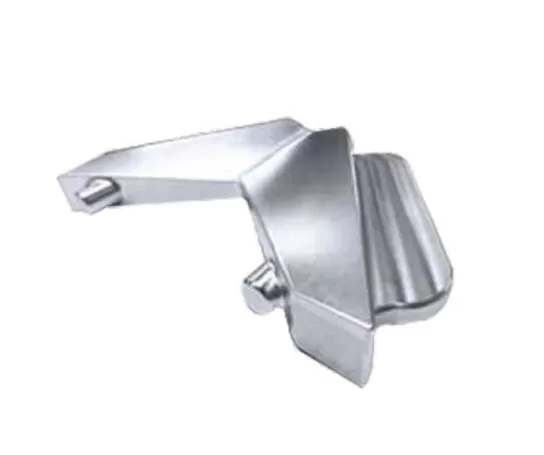

Esempio di pezzo 4

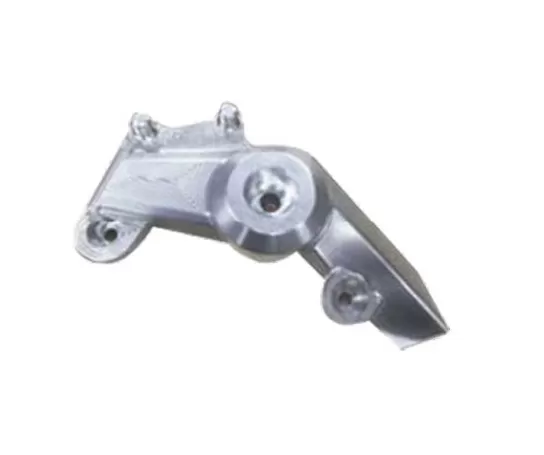

Esempio di pezzo 5

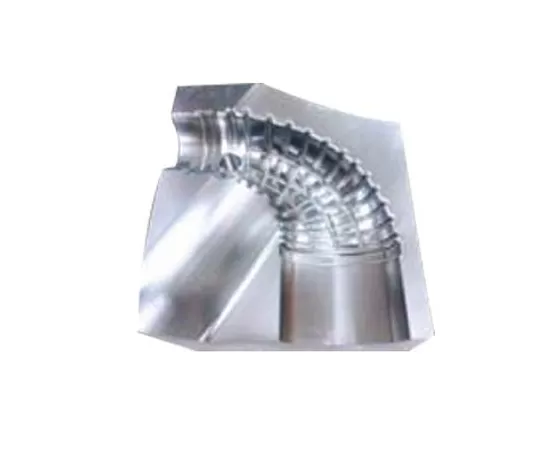

Esempio di pezzo 6

Specifiche del centro di lavoro verticale ad alta precisione HDT50

Name			Unit	HDT50	Note
Corse	Corsa tavola (asse X)		mm	850
	Corsa slitta (asse Y)		mm	500
	Corsa testa mandrino (asse Z)		mm	500
	Distanza dal naso mandrino alla superficie tavola		mm	150-650
	Distanza dal centro del mandrino alla superficie di guida della colonna		mm	/
Tavola	Dimensioni tavola		mm	1100*450
	Carico tavola		kg	600
	T-SLOT (N° - Larghezza*Passo)		mm	3-18*125
Mandrino	Potenza motore (S1/S6)		kW	11/18.5
	Coppia motore (S1/S6) (nominale/breve periodo)		N.m	52.5/118
	Velocità di rotazione		r/min	50~12000 (diretto)
	Diametro mandrino		mm	Ф150
	Conicità mandrino		/	BBT40
Azionamento	Potenza motore X/Y/Z		kW	3.0/3.0/3.0
Velocità	Velocità rapida assi X/Y/Z		m/min	48/48/48
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.006/0.006/0.006	VDI 3441
Precisione	Ripetibilità (X/Y/Z)		mm	0.004/0.004/0.004	VDI 3441
Magazzino utensili	Capacità utensili		T	30
	Peso massimo		kg	8
	Lunghezza massima		mm	350
	Coppia massima ammissibile		Nm	≤10.19
	Diametro massimo (pieno/adiacente)		mm	Ф80/Ф150
Altri	Sistema CNC		/	FANUC 0i MF PLUS
	Alimentazione aria compressa	Flow	L/min	≥280 (ANR)
	Alimentazione aria compressa	Pressione aria	MPa	0.6-0.8
	Potenza installata		KVA	25
	Dimensioni macchina		mm	302829142935	Dimensioni (XYZ)
	Peso macchina (circa)		kg	5600

Le informazioni contenute in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
