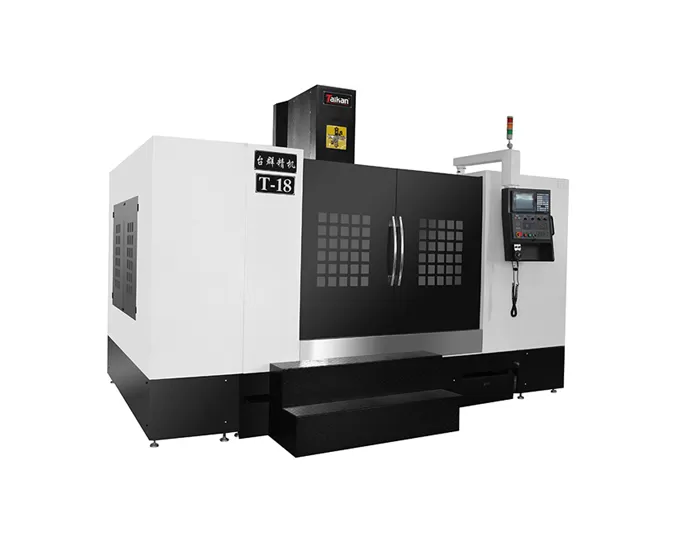

Name: Centro di Lavoro Verticale a Guide Boxway HT-18
Brand: Taikan Machine
Availability: InStock

Caratteristica del centro di lavoro verticale a guide scivolanti HT-18

Struttura della macchina

Struttura a scorrimento incrociato a colonna fissa con una base stabile oversize per garantire un'elevata capacità di carico.

In ghisa ad alta resistenza, che fornisce un'eccellente rigidità e precisione stabile.

Guida della scatola a tre assi

Gli assi X, Y e Z sono dotati di guide in ghisa di precisione temprate e rettificate, con una superficie composita incollata con un rivestimento in PTFE (politetrafluoroetilene).

Questo design offre un'elevata rigidità e un eccellente assorbimento degli urti, lo rende ideale per il taglio pesante di acciaio per stampi ad alta durezza.

Mandrino

Unità mandrino ad alta velocità (BT50, 8000r/min) con un design a labirinto e protezione della cortina d'aria, che impedisce al fluido di taglio di entrare nei cuscinetti del mandrino.

Contrappeso asse Z

Contrappeso con guida centrale aiuta il movimento della testa

Ottimizzazione delle caratteristiche di carico dell'asse Z

Applicazione del Centro di Lavoro Verticale a Guide Scatolate HT-18

Principalmente utilizzato nell'industria della produzione di stampi, è anche ampiamente applicabile nei settori aerospaziale, delle apparecchiature energetiche, della produzione automobilistica, dei dispositivi medici e in altri settori.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del centro di lavoro verticale a guide box HT-18

Item			Unit	HT-18	Note
Corsa	Corsa tavola (asse X)		mm	1800
	Corsa sella (asse Y)		mm	900
	Corsa testa portamandrino (asse Z)		mm	680
	Naso mandrino alla tavola		mm	160～840
	Centro mandrino alla colonna		mm	950
Tavola	Dimensioni tavola		mm	2000×900
	Capacità di carico tavola		kg	1600
	Scanalature a T (Quantità-Larghezza×Passo)		mm	5-22×165
Mandrino	Potenza motore (Cont./30min)		kW	18.5/22
	Gamma di velocità		rpm	50～8000 (a cinghia)
	Diametro mandrino		mm	φ190
	Tipo portautensile		–	BT50
	Tipo pull stud		–	P50T-I（MAS403）
Velocità	Gamma velocità di avanzamento		mm/min	1-10000
Velocità	Velocità di rapido (X/Y/Z)		m/min	41255
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.024	GB/T18400.4 (Corsa completa)
Precisione	Ripetibilità (X/Y/Z)		mm	0.012
Altro	Sistema CNC		–	Mitsubishi M80VA
	Alimentazione aria	Flow	L/min	≥280 (ANR)
	Alimentazione aria	Pressione	MPa	0.6~0.8
	Potenza richiesta		kVA	45
	Capacità serbatoio refrigerante		L	400
	Dimensioni macchina		mm	4850×3500×3500	Direzioni assi X/Y/Z
	Peso macchina (appross.)		kg	14750

Le informazioni contenute in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
