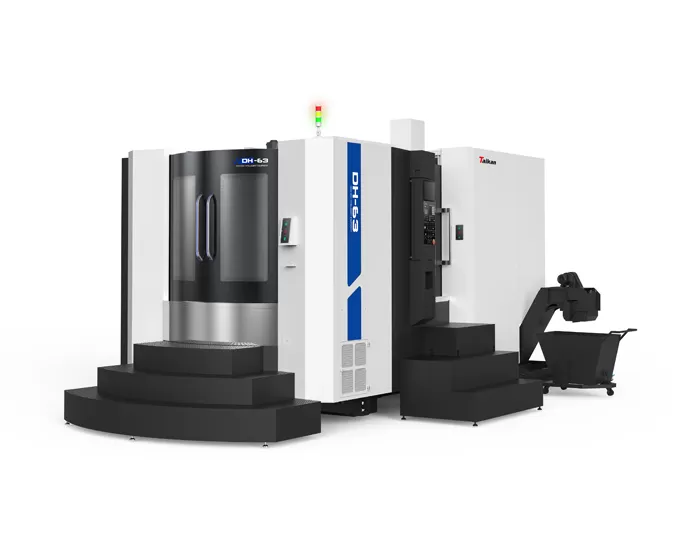

HDH-63 Centro di lavoro orizzontale

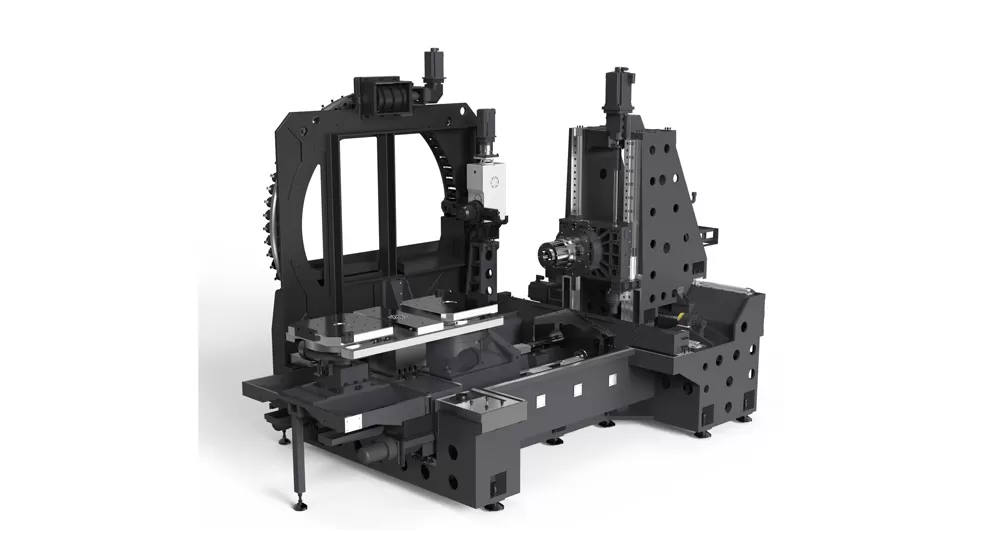

• Letto integrato: progettazione ottimizzata di nervature interne utilizzando l'analisi FEM, fornendo un'eccellente stabilità.

• Colonna leggera: design della struttura della parete a doppio strato per la colonna, con disposizione delle nervature radiali multipunto e layout a sezione trasversale di grandi dimensioni nella parte inferiore, che offre peso leggero e alta rigidità.

• Assi di alimentazione ad alta dinamica: guide lineari a tre assi con un layout a gradini per l'asse X, abbinati alla colonna leggera e ad alta rigidità, che garantisce prestazioni dinamiche eccellenti.

• APC di tipo Cam: sistema di scambio pallet stabile e veloce.

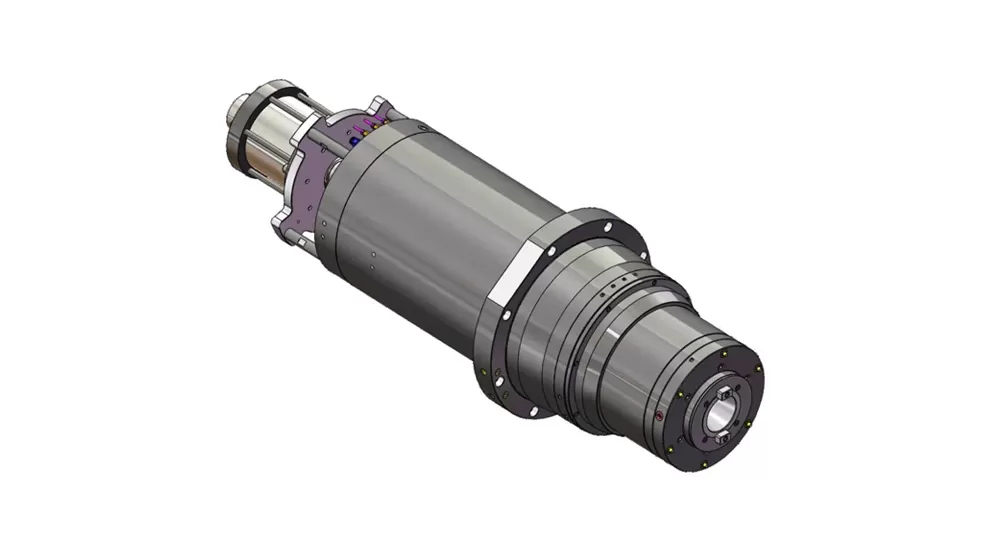

• Dotato di un mandrino elettrico BT50 ad alta potenza, con commutazione automatica a doppio avvolgimento, in grado di soddisfare diverse esigenze per alta velocità e coppia elevata. Il mandrino offre prestazioni ad alta velocità, alta precisione e basso rumore.

• Il sistema di raffreddamento a temperatura controllata standard riduce efficacemente la temperatura del mandrino, previene la deformazione termica e mantiene una precisione di lavorazione stabile durante operazioni estese.

• Sono disponibili varie opzioni di mandrino per gestire diverse condizioni operative, garantire prestazioni efficienti e stabili in diversi ambienti di produzione.

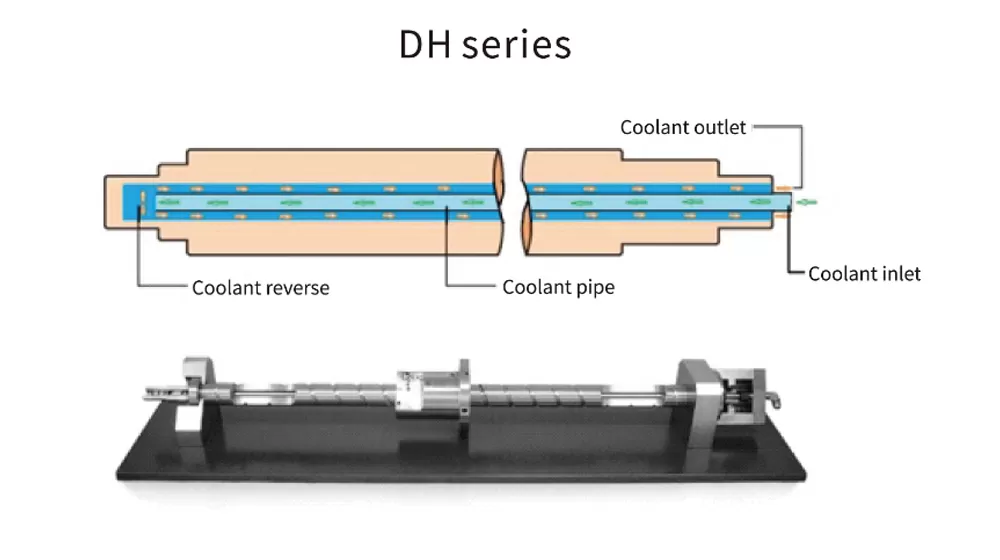

Le viti a ricircolo di sfere a tre assi sono dotate di un design di raffreddamento cavo, con un'unità di raffreddamento a circolazione di refrigerante a temperatura controllata attraverso l'asse della vite. Questo riduce rapidamente l'aumento della temperatura della vite a ricircolo di sfere durante l'alimentazione ad alta velocità, mantiene una temperatura costante e garantisce una precisione di lavorazione stabile.

• Il sistema utilizza perni di posizionamento conici ad alta precisione combinati con un meccanismo di bloccaggio boost idraulico per garantire che il piano di lavoro sia saldamente bloccato, mantenendo stabilità e prestazioni senza vibrazioni durante la lavorazione.

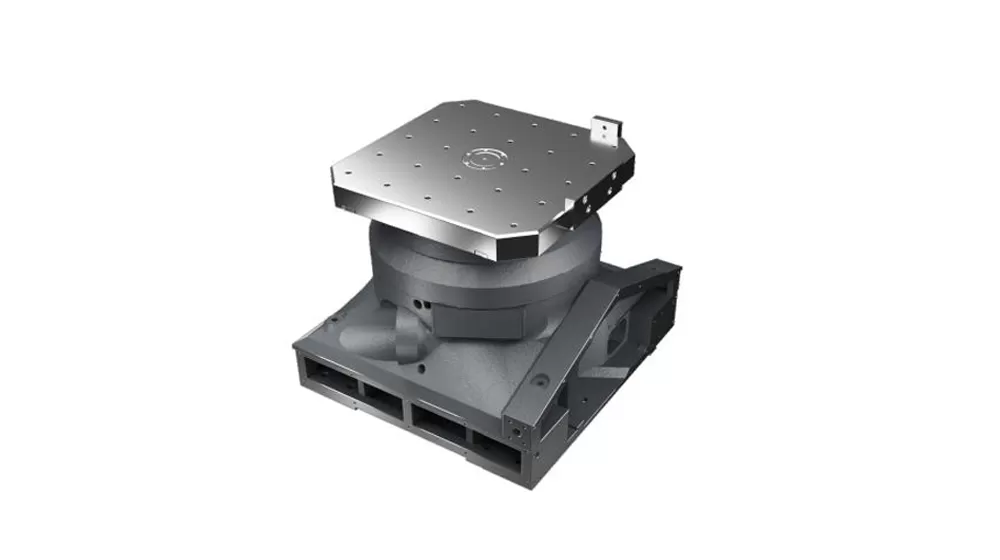

• La tavola rotante CNC a camma presenta una superficie di trasmissione a velocità costante della camma curva e una trasmissione a contatto di rotolamento precaricata con cuscinetti a rullini sulla torretta, che offre alta precisione, alta velocità, zero backlash, E la capacità di gestire carichi pesanti.

• È disponibile anche una tavola rotante ad azionamento diretto ad alta precisione, dotata di un motore a trasmissione diretta senza telaio ad alta coppia, cuscinetti della tavola rotante dedicati ad alta precisione di grande diametro, E una grata circolare Renishaw per una maggiore precisione e stabilità.
