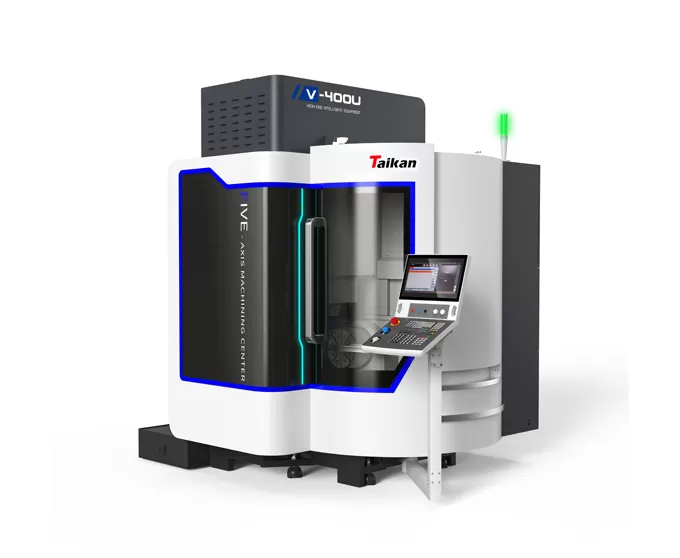

Name: HV-400U Centro di Lavoro Verticale a 5 Assi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del centro di lavoro verticale a 5 assi V-400U

Struttura ad alta rigidità

Struttura a forma di O a portale ad alta rigidità, materiale in ghisa grigia di alta qualità: fornisce una forte rigidità e stabilità, riduce la deformazione e migliora la precisione.
Disposizione Step-type delle guide del fascio, breve distanza dal mandrino al fascio: migliora la rigidità e migliora la precisione della lavorazione.
Tavola rotante a braccio singolo, distanza ridotta al minimo dal punto di trasmissione dell'asse X al punto di lavorazione: riduce le vibrazioni, migliora la precisione e l'efficienza.

Tavola rotante ad azionamento diretto ad alta precisione

Motori ad azionamento diretto senza telaio ad alta coppia: forniscono elevata rigidità e precisione, guidando direttamente gli assi B/C, riducendo le perdite meccaniche.
Struttura compatta, rotore motore integrato con il meccanismo rotante: migliora la stabilità e la precisione.
Statore del motore raffreddato dal liquido di raffreddamento: garantisce stabilità termica, riducendo gli errori di precisione causati dalle temperature.
Velocità massima degli assi B/C: 50r/min: soddisfa le esigenze di lavorazione complessa e migliora l'efficienza.

Mandrino motorizzato ad alta velocità

Mandrino motorizzato ad alta velocità HSK E50.
Velocità massima fino a 24,000 giri/min.

Rivista ombrello 24 attrezzi

Tavola rotante ad azionamento diretto ad alta precisione

Applicazione del centro di lavoro verticale a 5 assi V-400U

Ampiamente utilizzato nella lavorazione di giranti, parti automobilistiche, stampi di precisione, dispositivi medici e altri componenti complessi.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Esempio di pezzo 5

Esempio di pezzo 6

Esempio di pezzo 7

Specifiche del centro di lavoro verticale a 5 assi HV-400U

Item		Unit	HV-400U
Corse	Corsa X/Y/Z	mm	700/450/400
	Intervallo di rotazione dell'asse B	°	+30°~ -120°
	Intervallo di rotazione dell'asse C	°	360°
	Distanza dal naso del mandrino alla superficie del piano di lavoro	mm	100-500
Tavola	Dimensioni della tavola	mm	Φ420
	Carico massimo	kg	150
	Cave a T (numero di cave - larghezza cava * interasse)	mm	8-14*45° (distribuiti uniformemente)
Velocità	Velocità di spostamento rapido assi X/Y/Z	mm/min	24000
Velocità	Velocità di rotazione rapida assi B/C	giri/min	50/50
Precisione	Precisione di posizionamento assi X/Y/Z	mm	0.006/0.006/0.006
	Precisione di ripetibilità assi X/Y/Z	mm	0.004/0.004/0.004
	Precisione di posizionamento assi B/C	sec	5/5
	Precisione di ripetibilità assi B/C	sec	3/3
Mandrino	Potenza motore mandrino (S1/S6)	kW	16/19.4
	Coppia motore mandrino (S1/S6)	Nm	28/34
	Velocità mandrino	giri/min	0~24000
	Specifiche portautensile	/	HSK E50
Magazzino utensili	Struttura magazzino utensili	/	Magazzino utensili a ombrello
	Capacità magazzino utensili	T	24
	Peso massimo utensile	kg	2
	Lunghezza massima utensile	mm	200
	Diametro massimo (tutti gli slot occupati / slot adiacente vuoto)	mm	φ50/φ100
Altri	Sistema CNC	/	Siemens SINUMERIK ONE
	Pressione aria compressa richiesta	MPa	0.6~0.8
	Capacità elettrica totale	kW	42
	Dimensioni macchina (lunghezzalarghezzaaltezza)	mm	360042003200
	Peso macchina principale (circa)	KG	7800

Le informazioni su questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattateci.
