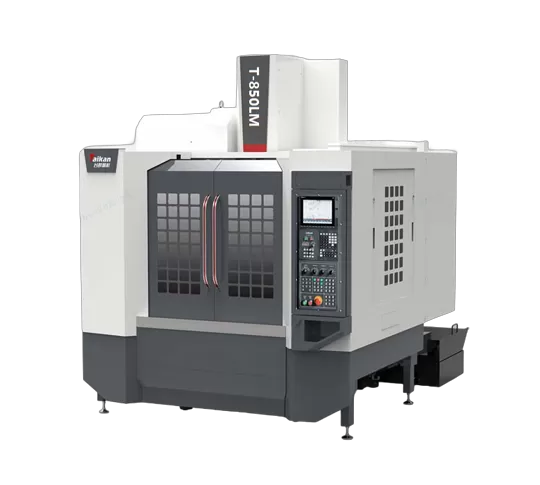

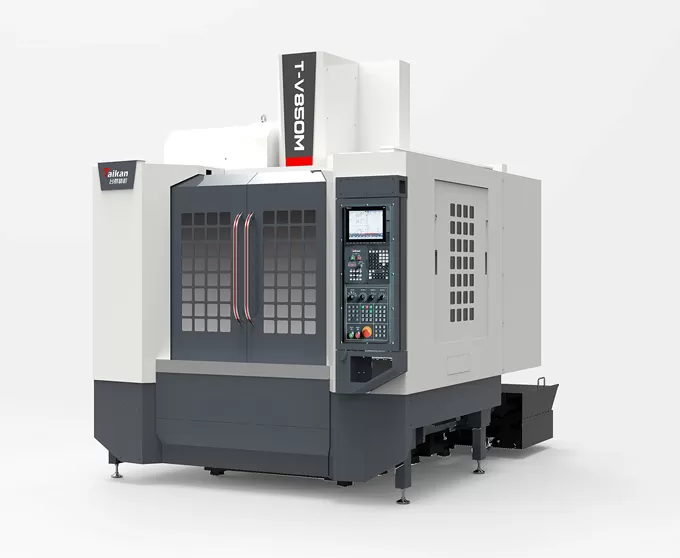

Name: HT-V850M Centro di Lavoro Verticale ad Alta Velocità e Alta Rigidità
Brand: Taikan Machine
Availability: InStock

Caratteristiche del centro di lavoro verticale ad alta velocità e alta rigidità T-V850M

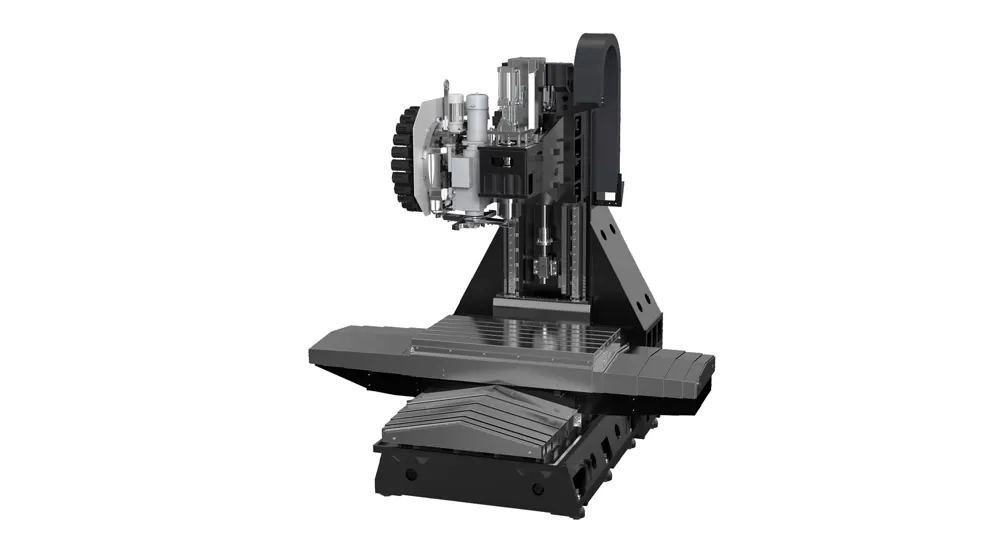

Struttura stabile ad alta rigidità

Il design A scorrimento incrociato A colonna fissa con una base sovradimensionata e stabile e una colonna A-frame ad alta rigidità e ampia portata garantisce una lavorazione ad alta velocità resistente alle vibrazioni e alla deformazione.

I principali componenti strutturali sono realizzati in ghisa ad alta resistenza, fornendo eccezionale rigidità e stabilità.

Assi di alimentazione ad alta precisione

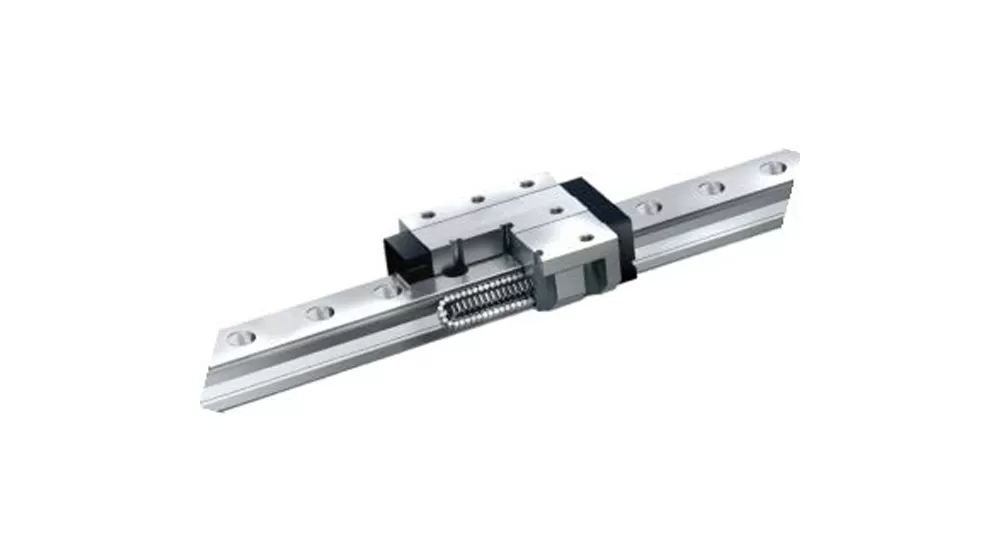

Tutti e tre gli assi utilizzano guide lineari a rulli, che offrono un'elevata rigidità, basso attrito e basso rumore, aumentando in modo significativo la precisione della trasmissione.

Le viti a ricircolo di sfere sono dotate di strutture di pre-tensione per ridurre gli effetti di espansione termica e i cuscinetti autolubrificanti prolungano la loro durata.

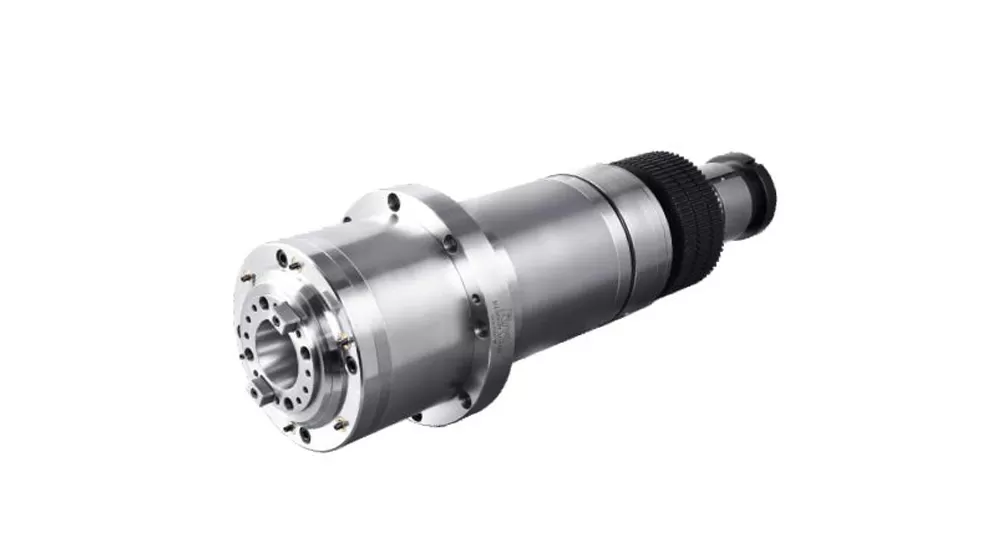

Unità mandrino ad alta velocità Taikan

Mandrino con trasmissione a cinghia da BT40-8000r/min progettato per supportare la lavorazione ad alta velocità.

L'estremità anteriore del mandrino presenta un design a labirinto con protezione della cortina d'aria, impedisce efficacemente al liquido di raffreddamento di entrare nei cuscinetti, migliorare la durata e affidabilità.

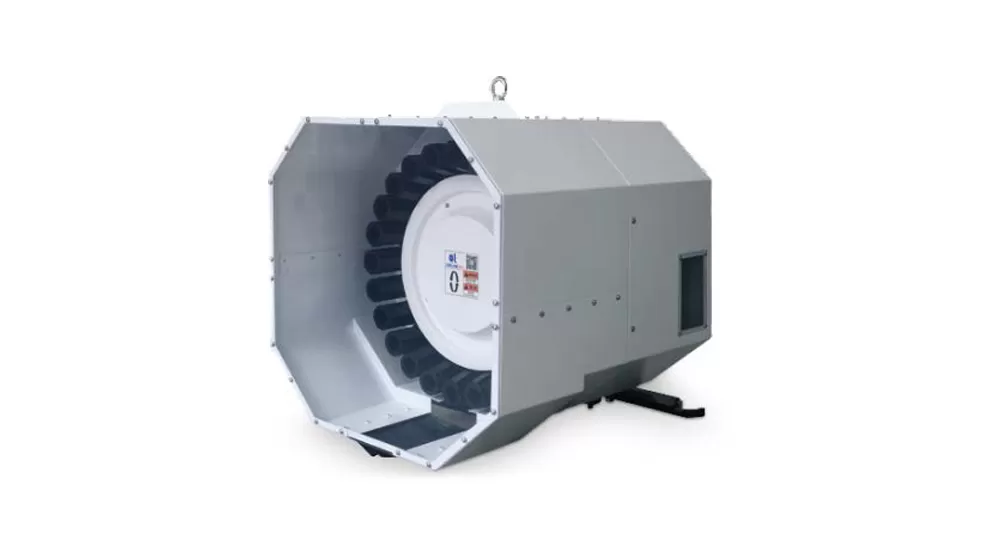

Taikan 24-Tool Arm-Type Tool Magazine

La rivista tool offre qualità affidabile, prestazioni stabili e cambio utensile efficiente per soddisfare i requisiti della lavorazione multi-processo.

Assi di alimentazione ad alta precisione

Applicazione del centro di lavoro verticale ad alta velocità e alta rigidità T-V850M

Questa macchina è particolarmente adatta per la lavorazione in lotti da piccolo a medio di parti complesse come scatole, piastre, dischi, valvole, alloggiamenti e stampi di piccole e medie dimensioni. È ampiamente utilizzato in settori come parti di precisione, prodotti 5G, hardware, componenti automobilistici e dispositivi medici.

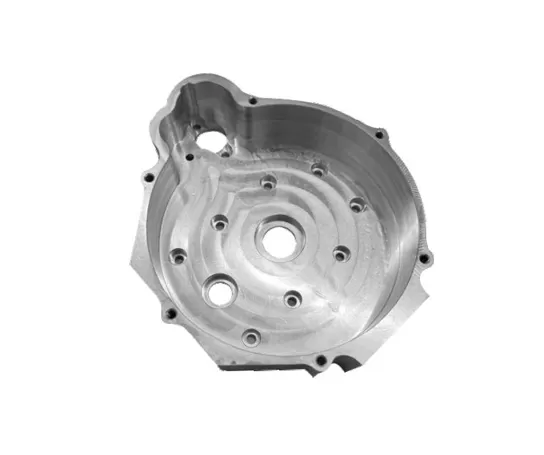

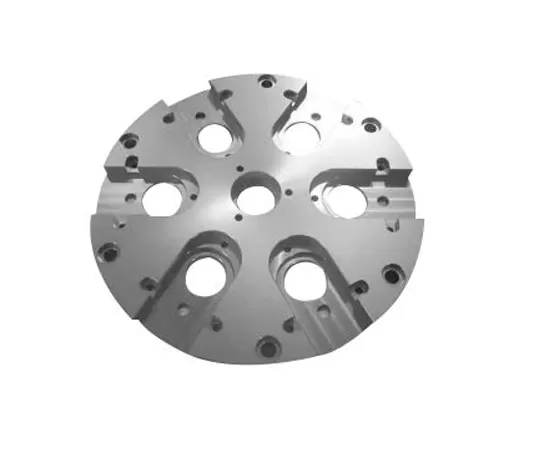

Pezzo esempio 1

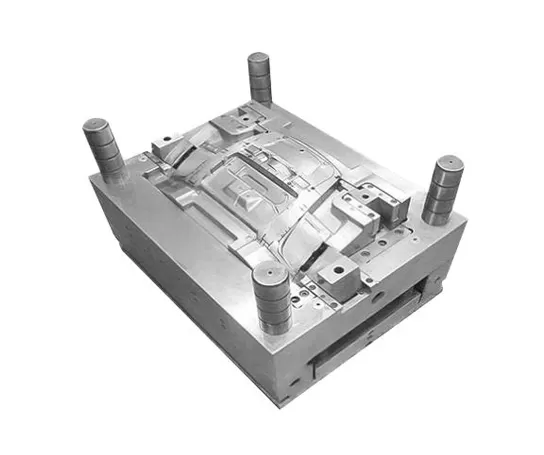

Pezzo esempio 2

Pezzo esempio 3

Specifiche del centro di lavoro verticale ad alta velocità e alta rigidità HT-V850M

Item			Unit	HT-V850M	Note
Corse	Corsa tavola (asse X)		mm	850
	Corsa slitta (asse Y)		mm	550
	Corsa testa (asse Z)		mm	550
	Distanza dal naso del mandrino alla superficie della tavola		mm	150～700
	Distanza dal centro del mandrino alla guida della colonna		mm	613
Tavola	Dimensioni tavola		mm	1000*550
	Carico massimo (carico uniformemente distribuito)		kg	600
	Cave a T (numero cave - larghezza * interasse)		mm	5-18*100
Mandrino	Potenza motore (nominale/breve tempo)		kW	11/15
	Coppia motore (nominale/breve tempo)		N.m	52.5/118
	Gamma di velocità		r/min	50~8000 (cinghia)
	Diametro mandrino		mm	φ150
	Cono mandrino		/	BT40
	Specifiche tirante		/	P40T-I (MAS403)
Velocità	Velocità di avanzamento taglio		mm/min	1-10000
Velocità	Velocità spostamento rapido assi X/Y/Z		m/min	36/36/30
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.008	GB/T18400.4 (Corsa completa)
Precisione	Ripetibilità (X/Y/Z)		mm	0.005	GB/T18400.4 (Corsa completa)
Magazzino utensili	Capacità utensili		pcs	24
	Peso max. utensile		kg	7
	Lunghezza max. utensile		mm	250
	Diametro max. utensile (pieno/adiacenti vuoti)		mm	Φ75/Φ150
Altro	Contrappeso asse Z		/	/

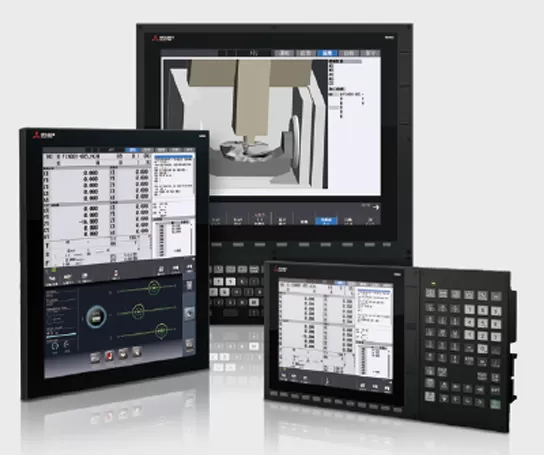

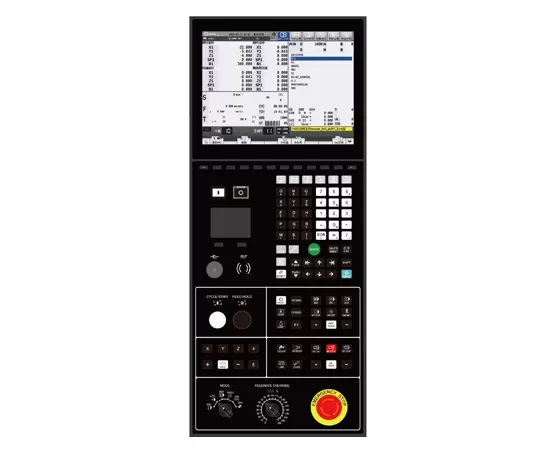

	Sistema CNC		/	Mitsubishi M80VB
	Alimentazione aria	Flow	L/min	≥280 (ANR)
	Alimentazione aria	Pressione aria	MPa	0.6~0.8
	Capacità macchina		KVA	25
	Capacità vasca refrigerante		L	300
	Dimensioni macchina		mm	225031702889	Corrispondente agli assi XYZ
	Peso (circa)		Kg	6000

Le informazioni in questa pagina sono solo a scopo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, vi preghiamo di contattarci.
