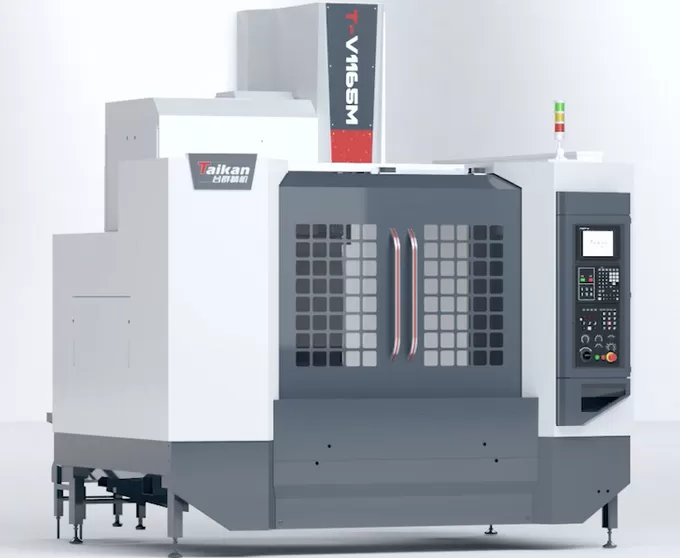

T-V1165M centro di lavoro verticale ad alta velocità e alta rigidità

Viaggio

Viaggio in tavola (asse X)

Mm

1100

Sella da viaggio (asse Y)

Mm

650

Headstock travel (asse Z)

Mm

600

Distanza dal naso del mandrino alla superficie del tavolo

Mm

150 ~ 750

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

718

Piano di lavoro

Dimensioni del tavolo

Mm

1200*650

Carico massimo (carico uniforme)

Kg

1000

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*100

Mandrino

Potenza del motore (nominale/breve tempo)

KW

11/15

Coppia motore (nominale/breve tempo)

N.m

52.5/118

Gamma di velocità

R/min

50 ~ 8000 (cintura)

Diametro mandrino

Mm

Amazon150

Cono mandrino

/

BT40

Specifiche del rivetto

/

P40T-I(MAS403)

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-10000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

36/36/30

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.01

GB/T18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.007/0.007/0.008

Rivista di attrezzi

Capacità dello strumento

Pz

24

Peso massimo dello strumento

Kg

7

Lunghezza massima dell'utensile

Mm

250

Diametro Max.

Mm

0. 75/0. 150

Altri

Contrappeso asse Z

/

Bilanciamento dell'azoto

Sistema CNC

/

Mitsubishi M80VB

Sorgente d'aria

Flusso

L/min

≥ 280(ANR)

Pressione dell'aria

MPa

0.6 ~ 0.8

Capacità dell'attrezzatura

KVA

25

Capacità del serbatoio del liquido di raffreddamento

L

300

Dimensioni della macchina

Mm

2700*3480*2970

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

7200
