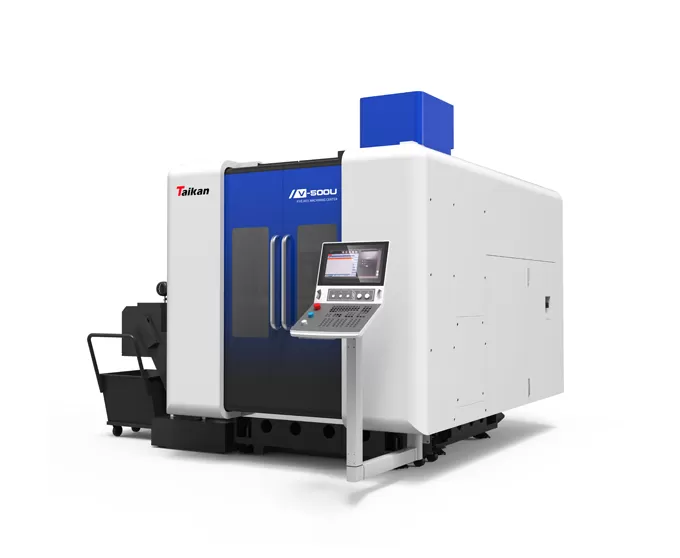

Name: HV-500U Centro di lavoro verticale a 5 assi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del centro di lavoro verticale a 5 assi V-500U

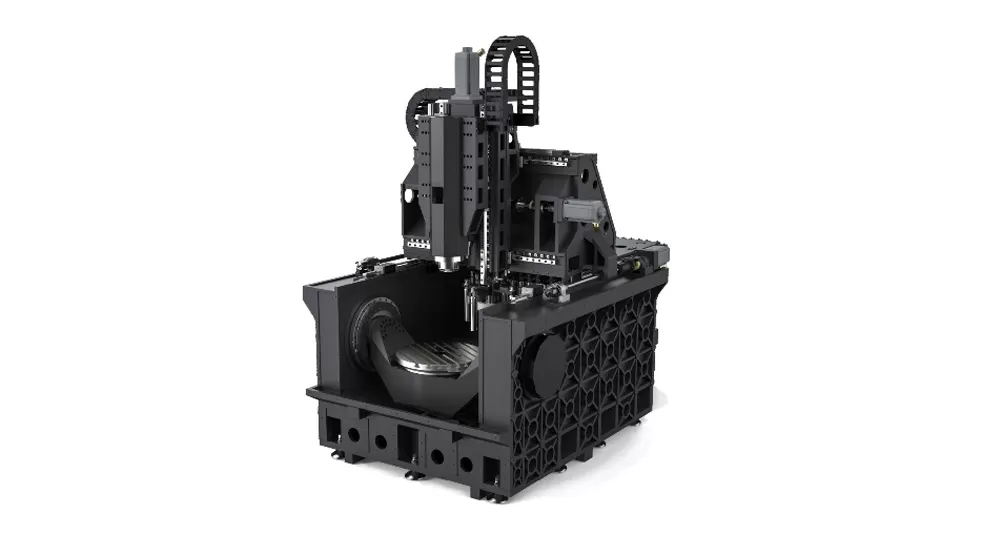

Struttura a portale a trave mobile

La distanza tra il mandrino e la traversa è corta, consente il funzionamento indipendente dei tre assi e un'elevata rigidità generale.
L'asse Y presenta una vite a doppia sfera, un design a doppia trasmissione, garantisce prestazioni di risposta dinamica ottimali.
Le viti a ricircolo di sfere degli assi di alimentazione sono progettate con una struttura cava e dotate di un sistema di raffreddamento, mantenendo efficacemente la stabilità termica.

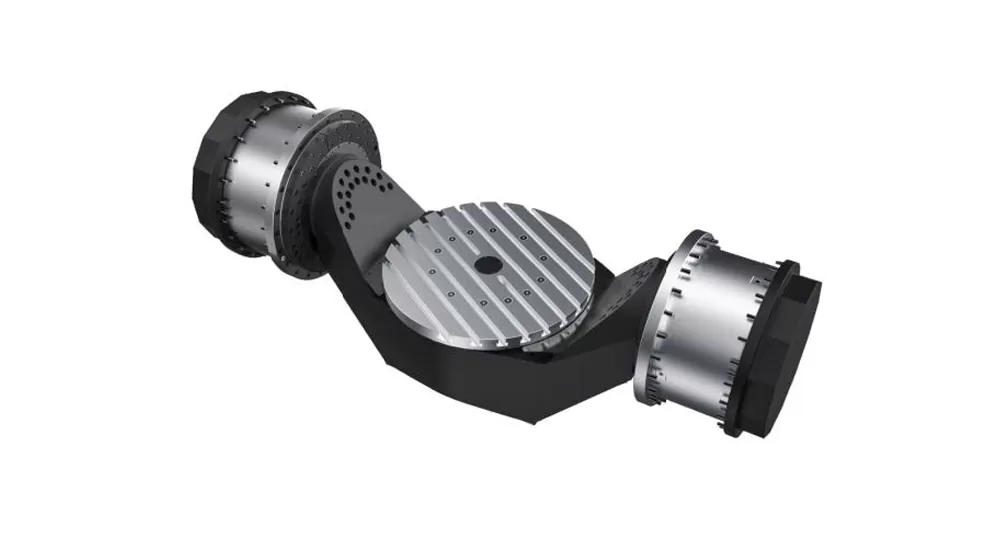

Tavola rotante ad azionamento diretto ad alta precisione

La struttura della tavola rotante della culla dell'asse A/C è progettata in modo indipendente, con l'asse A azionato da motori A doppia coppia, che migliorano in modo significativo la rigidità e la resistenza alle vibrazioni.
Sia gli assi A che C sono dotati di motori ad azionamento diretto senza telaio ad alta coppia e il design compatto integra il rotore del motore con il meccanismo della tavola rotante, offre un'eccellente rigidità della trasmissione.
Lo statore del motore viene anche raffreddato con refrigerante per garantire la stabilità termica della tavola rotante.
La velocità massima degli assi A/C può raggiungere 50 giri/min.

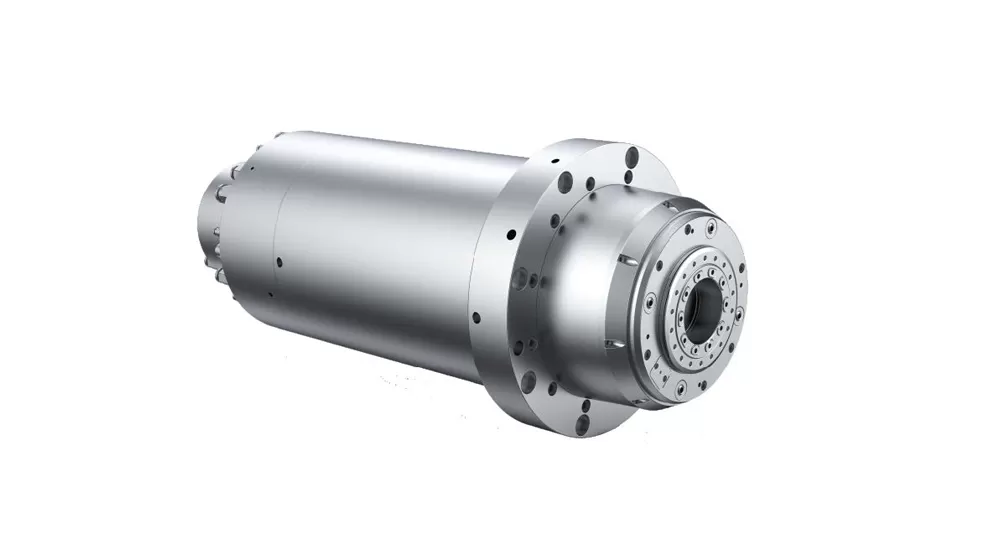

Mandrino motorizzato ad alta velocità

Mandrino motorizzato ad alta velocità HSK A63
Velocità massima fino a 18,000 giri/min.

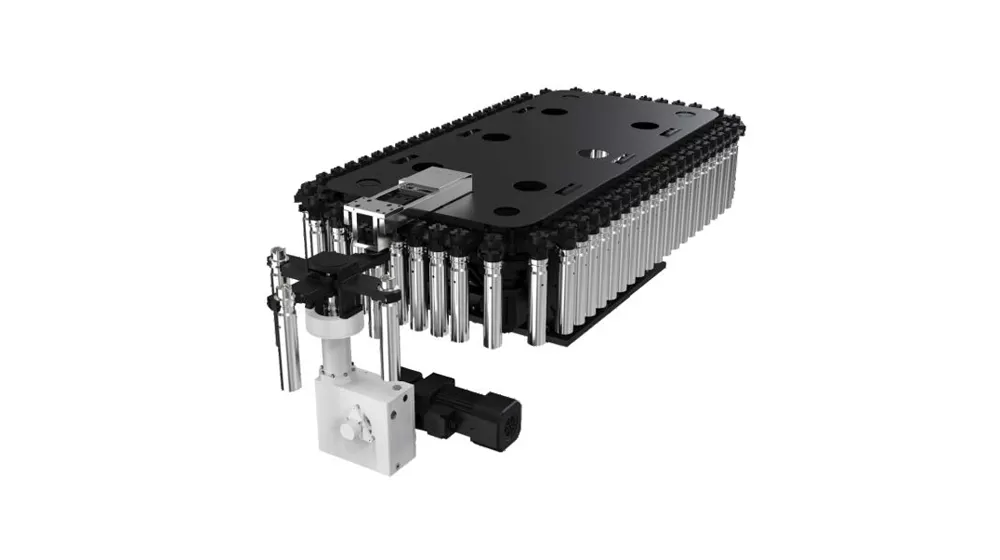

Caricatore a catena da 40 utensili

Tavola rotante ad azionamento diretto ad alta precisione

Applicazione del centro di lavoro verticale a 5 assi V-500U

Ampiamente utilizzato nella lavorazione di parti complesse come giranti, aerospaziale, componenti automobilistici, stampi di precisione e dispositivi medici.

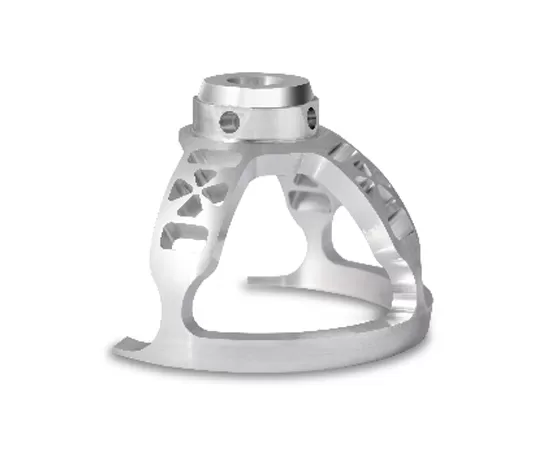

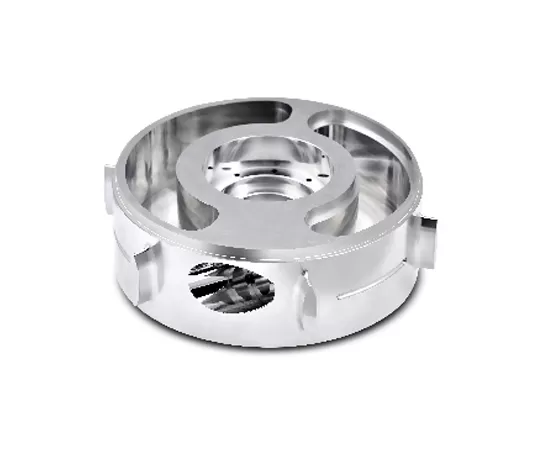

Pezzo esempio 1

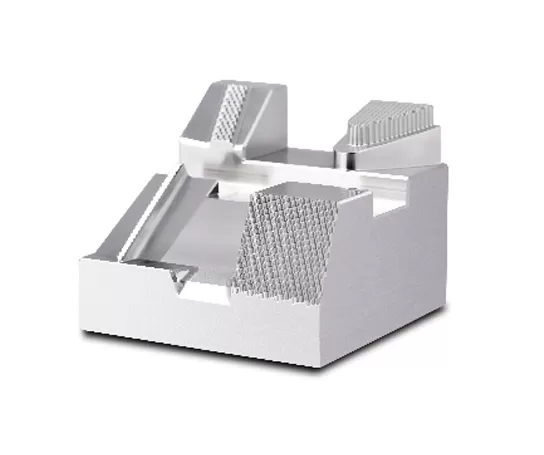

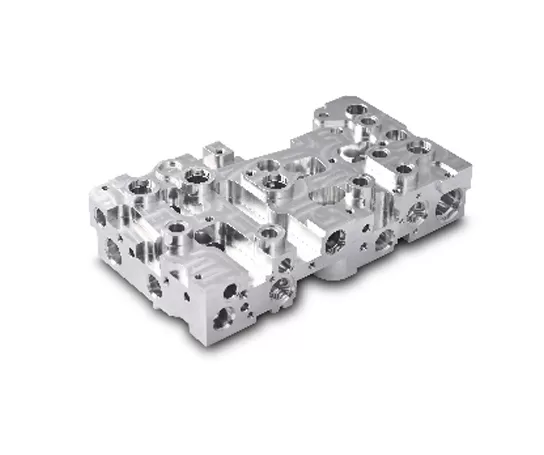

Pezzo esempio 2

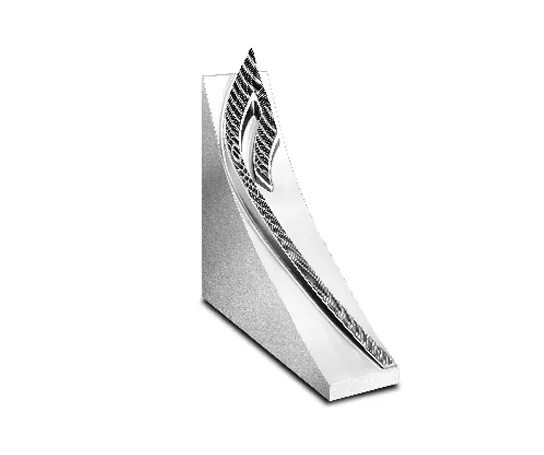

Pezzo esempio 3

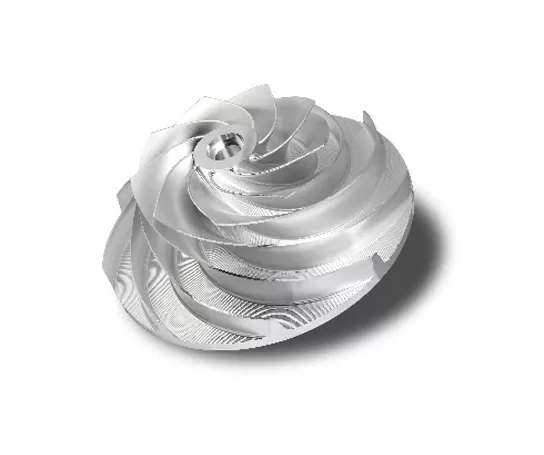

Esempio di pezzo 4

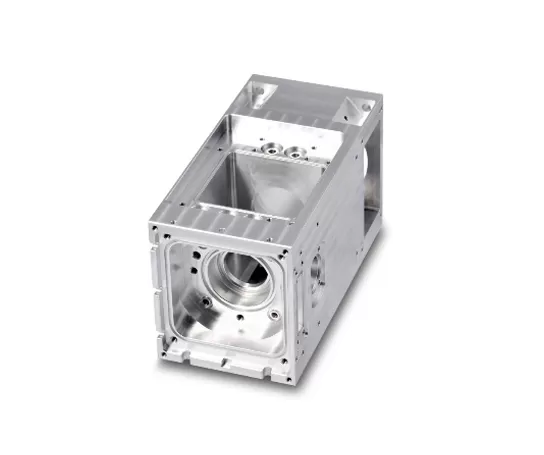

Esempio di pezzo 5

Esempio di pezzo 6

Esempio di pezzo 7

Specifiche del centro di lavoro verticale a 5 assi HV-500U

Item		Unit	HV-500U
Corsa	Corsa X/Y/Z	mm	500/650/450
	Campo di rotazione asse A	°	±120
	Campo di rotazione asse C	°	360
	Distanza dal naso mandrino alla superficie del tavolo	mm	150-600
Tavola	Dimensioni tavola	mm	Φ500x445
	Carico max.	kg	300
	Cava a T (numero di cave - larghezza cava * interasse)	mm	7-18*65
Velocità	Velocità di spostamento rapido assi X/Y/Z	mm/min	36000
Velocità	Velocità di rotazione rapida assi A/C	r/min	50/50
Precisione	Precisione di posizionamento assi X/Y/Z	mm	0.006/0.006/0.006
	Precisione di ripetibilità assi X/Y/Z	mm	0.004/0.004/0.004
	Precisione di posizionamento assi A/C	sec	5/5
	Precisione di ripetibilità assi A/C	sec	3/3
Mandrino	Potenza motore mandrino (S1/S6)	kW	30/35.5
	Coppia motore mandrino (S1/S6)	Nm	47.7/57.3
	Velocità mandrino	r/min	0~20000
	Specifiche portautensili	/	HSK A63
Magazzino utensili	Struttura magazzino utensili	/	Magazzino a braccio a catena
	Capacità magazzino utensili	T	40
	Peso max. utensile	kg	8
	Lunghezza max. utensile	mm	300
	Diametro max. (carico completo/adiacente vuoto)	mm	φ80/φ150
Altri	Sistema CNC	/	Siemens SINUMERIK ONE
	Pressione aria richiesta	MPa	0.6~0.8
	Potenza elettrica totale	kW	50
	Dimensioni macchina (lunghezzalarghezzaaltezza)	mm	415038002850
	Peso macchina principale (circa)	KG	11000

Le informazioni in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattateci.
