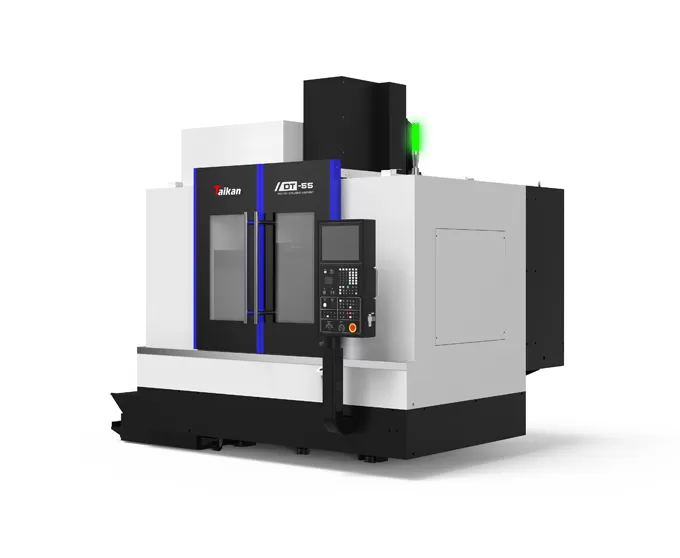

Name: HDT55 Centro di Lavoro Verticale ad Alta Precisione
Brand: Taikan Machine
Availability: InStock

Specifiche del centro di lavoro verticale di alta precisione HDT55

Name			Unit	DT55	Note
Corse	Corsa tavola (asse X)		mm	1050
	Corsa slitta (asse Y)		mm	550
	Corsa testa portamandrino (asse Z)		mm	550
	Distanza dal naso del mandrino alla superficie del tavolo		mm	120-670
	Distanza centro mandrino alla superficie di guida della colonna		mm	650
Tavola	Dimensioni tavola		mm	1200*500
	Carico tavola		kg	800
	T-SLOT (Quantità-Larghezza*Interasse)		mm	5-18*100
Mandrino	Potenza motore (S1/S6)		kW	11/18.5
	Coppia motore (S1/S6) (nominale/di breve durata)		N.m	52.5/118
	Velocità di rotazione		r/min	50~12000 (diretta)
	Diametro mandrino		mm	Ф150
	Cono mandrino		/	BBT40
Azionamento	Potenza motori X/Y/Z		kW	3.0/3.0/3.0
Velocità	Velocità rapida assi X/Y/Z		m/min	48/48/48
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.006/0.006/0.006	VDI 3441
Precisione	Ripetibilità (X/Y/Z)		mm	0.004/0.004/0.004	VDI 3441
Magazzino utensili	Capacità utensili		T	30
	Peso max.		kg	8
	Lunghezza max.		mm	350
	Coppia max. ammissibile		Nm	≤10.19
	Diametro max. (completo/adiacente)		mm	Ф80/Ф150
Altro	Sistema CNC		/	FANUC 0i MF PLUS
	Alimentazione aria	Flow	L/min	≥280 (ANR)
	Alimentazione aria	Pressione aria	MPa	0.6-0.8
	Potenza installata		KVA	25
	Dimensioni macchina		mm	314829262935	Corrispondenti agli assi XYZ
	Peso macchina (circa)		kg	6000

Le informazioni riportate in questa pagina sono solo a scopo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
