Diagnostica delle macchine CNC: 12 segnali d'allarme da non ignorare mai

Nella produzione moderna, ci si aspetta che le macchine CNC offrano precisione costante, elevata produttività e funzionamento ininterrotto. Tuttavia, la maggior parte dei guasti gravi non si verifica senza preavviso. Molto prima che un mandrino si guasti, che compaia un allarme servo o che una macchina interrompa improvvisamente la produzione, di solito ci sono sintomi sottili che indicano che qualcosa sta cominciando a non funzionare correttamente.

Purtroppo, molte officine reagiscono solo dopo che si è verificato un guasto. A quel punto, i costi di riparazione, i ritardi nella produzione e la capacità produttiva persa possono diventare significativi.

Una diagnostica efficace delle macchine CNC si concentra sull'identificazione di comportamenti anomali della macchina in una fase sufficientemente precoce per prevenire tempi di fermo non pianificati. Che si gestisca una piccola officina meccanica o un grande impianto di produzione, comprendere i segnali di deterioramento della macchina può contribuire a prolungare la vita delle attrezzature e a migliorare l'efficienza produttiva complessiva.

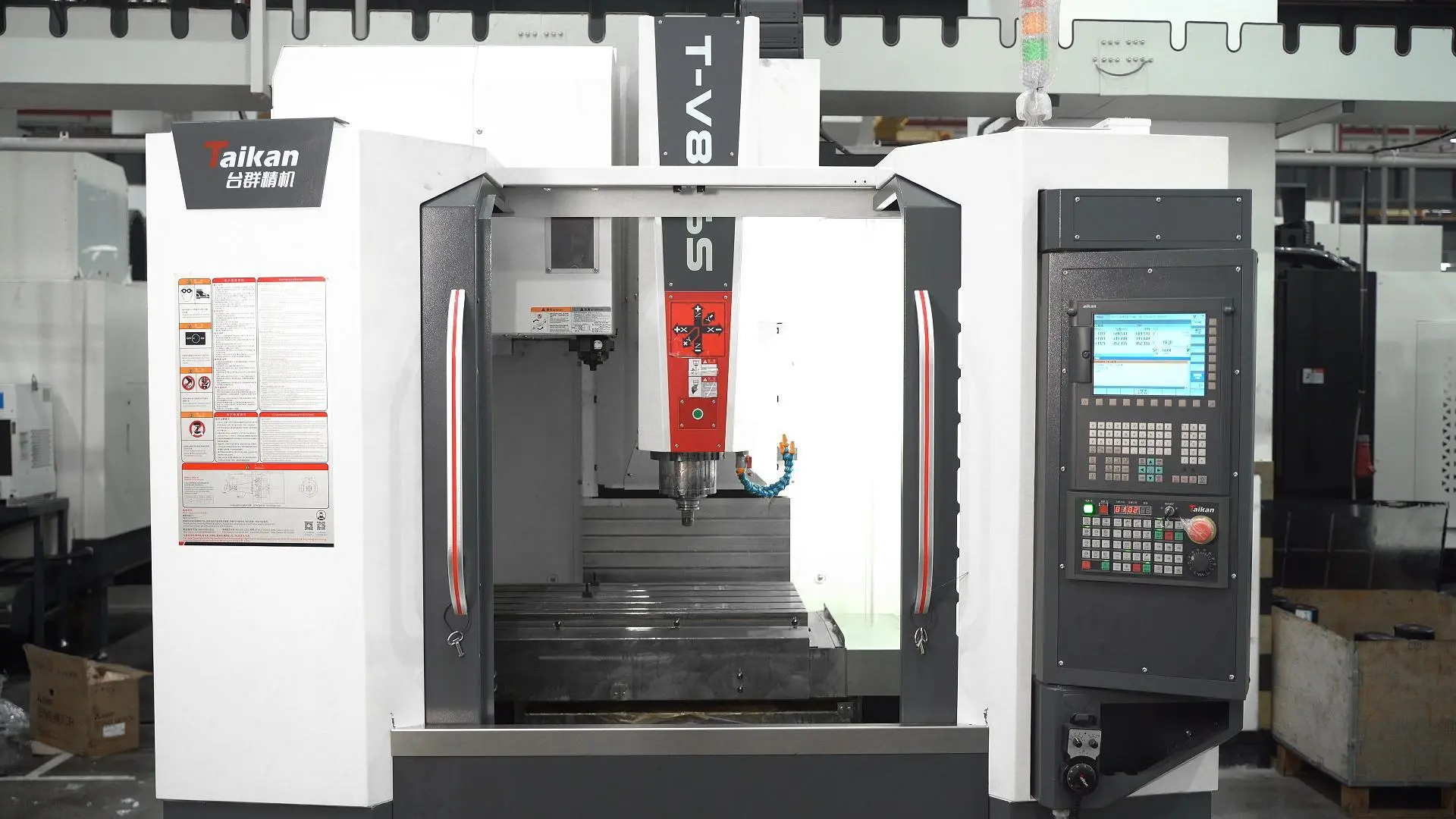

Per gli impianti che utilizzano un centro di lavoro verticale, la diagnostica proattiva svolge spesso un ruolo fondamentale nel mantenere programmi di produzione stabili e ridurre le spese di manutenzione.

Perché la diagnostica delle macchine CNC è importante

Le moderne macchine CNC sono sistemi altamente integrati costituiti da mandrini, azionamenti servo, viti a ricircolo di sfere, guide, sistemi di lubrificazione, cambi utensili e controllori macchina. Un problema in uno qualsiasi di questi componenti può infine compromettere la qualità della lavorazione o l'affidabilità della macchina.

In molti ambienti di produzione, specialmente quelli che utilizzano unvertical milling center, un singolo problema a un componente può rapidamente degenerare in prestazioni di lavorazione instabili se non rilevato precocemente.

L'obiettivo della diagnostica non è semplicemente identificare i guasti, ma riconoscere i problemi in via di sviluppo prima che diventino guasti.

Un programma diagnostico efficace può aiutare i produttori a:

• Ridurre i tempi di fermo non pianificati

• Migliorare la precisione di lavorazione

• Ridurre i costi di manutenzione

• Prolungare la vita del mandrino e dei componenti

• Migliorare la pianificazione della produzione

• Aumentare l'efficacia complessiva delle apparecchiature (OEE)

Prima viene rilevato un problema, meno costoso è di solito correggerlo.

Segnali critici di allarme delle macchine CNC che richiedono attenzione immediata

Questi segnali di allarme spesso indicano guasti meccanici o elettrici in fase di sviluppo che possono portare direttamente a tempi di fermo macchina se ignorati.

1. Vibrazione eccessiva del mandrino

La vibrazione del mandrino è spesso uno dei primi indicatori che una macchina CNC sta sviluppando un grave problema meccanico.

Gli operatori notano frequentemente la vibrazione attraverso il deterioramento della qualità della finitura superficiale, rumori anomali della macchina o usura accelerata degli utensili. Sebbene una vibrazione lieve possa sembrare innocua inizialmente, un funzionamento prolungato può sollecitare ulteriormente i cuscinetti del mandrino e i componenti rotanti.

Le cause comuni includono:

• Usura dei cuscinetti

• Squilibrio dell'utensile

• Posizionamento errato del portautensile

• Disallineamento del mandrino

Il monitoraggio delle tendenze di vibrazione nel tempo è spesso più utile che reagire a una singola lettura anomala. Un aumento graduale della vibrazione indica solitamente un problema in via di sviluppo che dovrebbe essere indagato prima che si verifichino danni gravi al mandrino.

2. Surriscaldamento persistente del mandrino

Tutti i mandrini generano calore durante il funzionamento, in particolare a regimi elevati. Tuttavia, gli aumenti anomali di temperatura non dovrebbero mai essere ignorati.

Temperature eccessive del mandrino spesso suggeriscono problemi nel sistema di cuscinetti, nel circuito di lubrificazione o nel meccanismo di raffreddamento. Se le temperature del mandrino continuano a salire oltre i normali intervalli operativi, l'usura dei componenti può accelerare rapidamente.

Gli operatori dovrebbero prestare attenzione a:

• Alloggiamenti del mandrino insolitamente caldi

• Allarmi di temperatura frequenti

• Aumento della vibrazione accompagnato da calore

• Ridotta stabilità di lavorazione

Affrontare il surriscaldamento precocemente può prevenire costose ricostruzioni del mandrino e lunghi tempi di fermo.

3. Allarmi servo frequenti

Gli allarmi servo sono tra gli indicatori più comuni di problemi in via di sviluppo nel controllo macchina.

Mentre gli allarmi occasionali possono derivare da condizioni operative temporanee, gli allarmi ricorrenti indicano spesso problemi sottostanti nel sistema di controllo del movimento.

Le cause potenziali includono:

• Sovraccarico del motore

• Guasti dell'encoder

• Guasti dell'azionamento

• Resistenza meccanica eccessiva

I ripetuti reset degli allarmi senza identificare la causa principale possono permettere al problema di peggiorare e alla fine portare all'arresto della macchina.

4. Deriva della precisione di posizionamento

Una macchina che perde gradualmente precisione di posizionamento può continuare a funzionare per settimane prima che il problema diventi evidente.

Molti produttori scoprono inizialmente i problemi di posizionamento quando le dimensioni dei pezzi iniziano a spostarsi verso i limiti di tolleranza o i controlli di qualità rivelano incongruenze.

Le cause tipiche includono:

• Usura della vite a ricircolo di sfere

• Imprecisioni dell'encoder

• Dilatazione termica

• Problemi di taratura del servo

Poiché la precisione di posizionamento influisce direttamente sulla qualità del prodotto, anche piccole deviazioni meritano un'indagine tempestiva.

Problemi di prestazioni delle macchine CNC che influiscono sulla qualità della lavorazione

Questi segnali di allarme potrebbero non fermare immediatamente la produzione, ma possono influire in modo significativo sulla qualità dei pezzi e sull'efficienza produttiva.

5. Usura rapida degli utensili

Riduzioni inaspettate della durata dell'utensile spesso indicano problemi legati alla macchina piuttosto che problemi di soli utensili. Quando gli utensili si usurano significativamente più velocemente del previsto, la causa principale può coinvolgere vibrazioni della macchina, eccentricità del mandrino, problemi di rigidità o condizioni di taglio inadeguate. Il monitoraggio delle tendenze di consumo degli utensili può fornire preziose indicazioni sullo stato della macchina e aiutare a identificare problemi meccanici in via di sviluppo prima che diventino gravi.

6. Finitura superficiale scadente

La qualità della finitura superficiale funge da prezioso indicatore delle condizioni generali della macchina.

Una macchina che produce costantemente superfici lisce ma improvvisamente inizia a generare segni di vibrazione, finiture ruvide o texture incoerenti potrebbe essere soggetta a instabilità meccanica.

Le cause potenziali includono:

• Vibrazione del mandrino

• Problemi al portautensile

• Usura delle guide

• Allentamento strutturale

I cambiamenti nella finitura superficiale spesso compaiono prima che si sviluppino sintomi meccanici più evidenti.

7. Problemi di ripetibilità

La ripetibilità misura la capacità di una macchina di produrre risultati identici ripetutamente nelle stesse condizioni.

Quando programmi di lavorazione identici generano risultati variabili, la ripetibilità della macchina potrebbe essere in peggioramento.

I fattori comuni includono:

• Usura meccanica

• Instabilità termica

• Incoerenze del servo

• Sviluppo di gioco

I problemi di ripetibilità possono ridurre gradualmente la coerenza del prodotto e aumentare i costi di controllo qualità.

Problemi di manutenzione che si aggravano nel tempo

Questi problemi spesso iniziano come piccole preoccupazioni di manutenzione ma possono trasformarsi in gravi problemi di affidabilità se trascurati.

8. Malfunzionamenti del cambio utensili automatico (ATC)

Il cambio utensili automatico è essenziale per mantenere l'efficienza produttiva. Cambi utensile lenti, mancati scambi utensile o errori intermittenti di posizionamento utensile possono indicare problemi meccanici o dei sensori in fase di sviluppo.

Ignorare i primi problemi dell'ATC può comportare interruzioni di produzione inaspettate e costosi sforzi di risoluzione dei problemi.

9. Problemi al sistema di refrigerazione

I sistemi di refrigerazione svolgono un ruolo critico nel controllo della temperatura, nella lubrificazione e nell'evacuazione dei trucioli.

Prestazioni ridotte del refrigerante possono portare a:

• Finitura superficiale scadente

• Maggiore usura degli utensili

• Distorsione termica

• Accumulo di trucioli

Ispezioni di routine di pompe, filtri, ugelli e qualità del refrigerante possono prevenire molti problemi di lavorazione prima che influiscano sulla produzione.

10. Usura delle viti a ricircolo di sfere

Le viti a ricircolo di sfere sono responsabili della conversione del moto rotatorio in movimento lineare preciso. Con l'aumentare dell'usura, il posizionamento della macchina diventa meno coerente e può iniziare a svilupparsi il gioco.

I segnali di allarme comuni includono:

• Dimensioni incoerenti

• Irregolarità nel movimento degli assi

• Aumento del gioco

• Precisione di posizionamento ridotta

Un'ispezione regolare aiuta a identificare l'usura prima che la precisione di lavorazione venga compromessa.

11. Deterioramento delle guide

Le guide forniscono la stabilità e la rigidità necessarie per la lavorazione di precisione. Nel tempo, la contaminazione, una lubrificazione inadeguata o un carico eccessivo possono accelerare l'usura.

Con il deterioramento delle guide, i produttori possono riscontrare:

• Rigidità ridotta

• Aumento delle vibrazioni

• Minore precisione di lavorazione

• Problemi di finitura superficiale

Una corretta gestione della lubrificazione rimane uno dei modi più efficaci per prolungare la vita delle guide.

12. Irregolarità del sistema di lubrificazione

Molti guasti gravi delle macchine CNC possono essere ricondotti a una lubrificazione inadeguata. Quando i sistemi di lubrificazione non riescono a garantire una corretta distribuzione dell'olio, i componenti critici sono soggetti a usura accelerata e maggiore attrito.

I segnali di allarme spesso includono:

• Rumore anomalo della macchina

• Temperature di esercizio elevate

• Maggiore usura dei componenti

• Allarmi di lubrificazione

Le ispezioni di routine della lubrificazione sono tra le pratiche di manutenzione preventiva più semplici ed economiche disponibili.

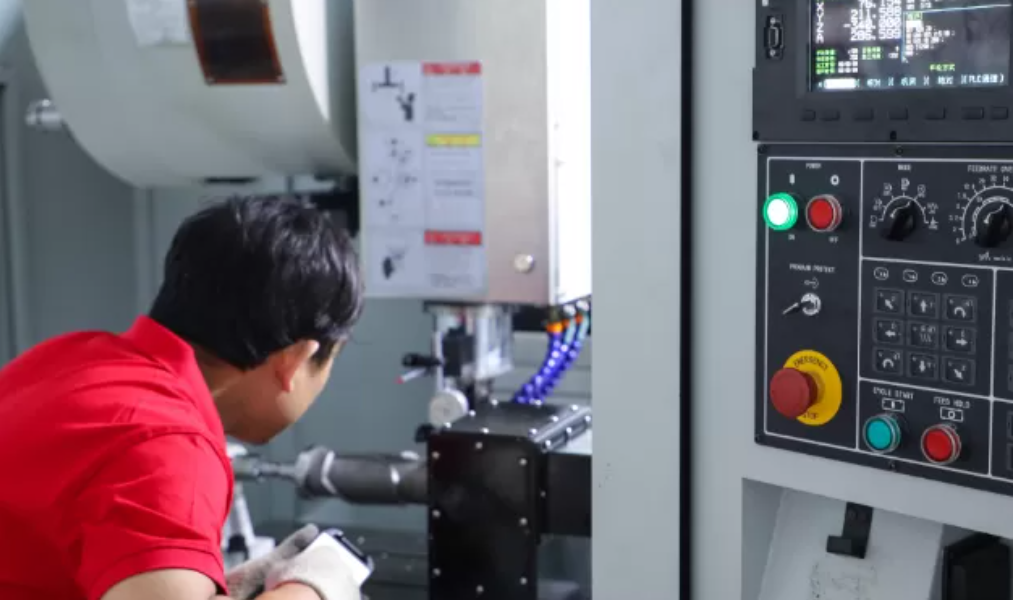

Lista di controllo per l'ispezione dello stato di salute delle macchine CNC

Un programma di ispezione strutturato aiuta i team di manutenzione a identificare i problemi in via di sviluppo prima che influiscano sulla produzione.

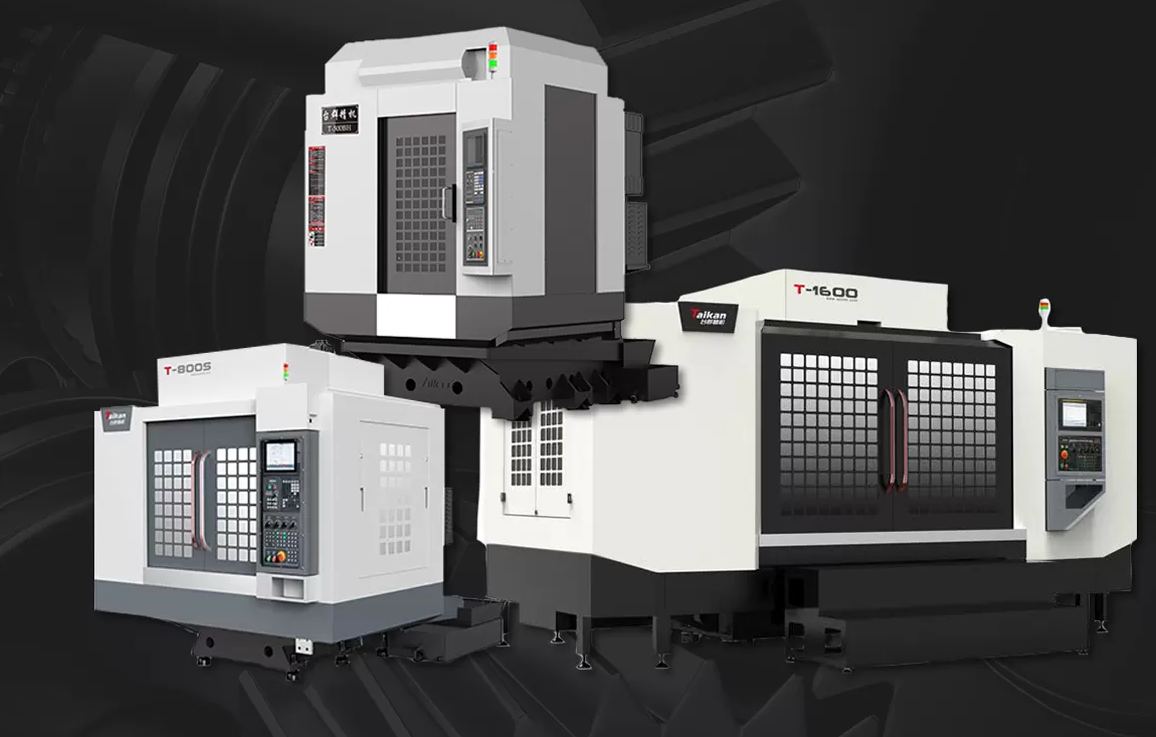

Gli impianti che utilizzano undrilling and milling centerspesso traggono notevoli benefici da programmi di ispezione strutturati perché queste macchine funzionano frequentemente a velocità del mandrino elevate e cicli di produzione impegnativi.

Manutenzione preventiva vs manutenzione reattiva

Molti produttori si affidano ancora alla manutenzione correttiva, riparando le macchine solo dopo che si verificano i guasti. Sebbene questo approccio possa sembrare inizialmente conveniente, spesso comporta spese più elevate a lungo termine.

I produttori di maggior successo combinano ispezioni di routine, monitoraggio delle condizioni e strategie di manutenzione predittiva per ridurre i guasti imprevisti.

Come le moderne macchine CNC supportano la diagnostica avanzata

Con l'evolversi della produzione verso ambienti di fabbrica intelligente, la diagnostica delle macchine sta diventando sempre più sofisticata.

Le moderne piattaforme CNC ora incorporano funzionalità come:

• Monitoraggio in tempo reale del mandrino

• Analisi del carico servo

• Compensazione termica

• Gestione della durata dell'utensile

• Capacità di diagnostica remota

• Funzioni di manutenzione predittiva

Queste tecnologie consentono ai produttori di identificare i problemi in via di sviluppo in modo più precoce e di prendere decisioni di manutenzione basate sulle condizioni effettive della macchina anziché su intervalli di servizio fissi.

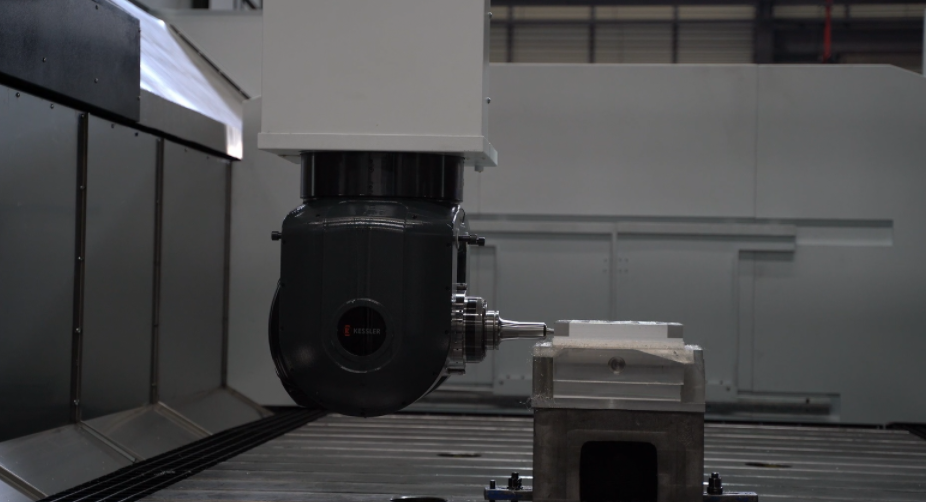

Per ambienti di produzione più grandi, i sistemi avanzati di centri di lavoro a portale integrano sempre più tecnologie di monitoraggio intelligenti che migliorano la disponibilità della macchina e l'affidabilità operativa.

Domande frequenti

Che cos'è la diagnostica delle macchine CNC?

La diagnostica delle macchine CNC si riferisce al processo di monitoraggio e analisi delle prestazioni della macchina per identificare problemi meccanici, elettrici o del sistema di controllo in fase di sviluppo prima che causino un guasto all'apparecchiatura.

Quale problema della macchina CNC dovrebbe essere affrontato per primo?

I problemi che coinvolgono vibrazioni del mandrino, surriscaldamento, precisione di posizionamento e allarmi servo ricorrenti dovrebbero generalmente ricevere la massima priorità perché possono portare rapidamente a tempi di fermo importanti o a riparazioni costose.

Con quale frequenza dovrebbero essere ispezionate le macchine CNC?

I controlli operativi di base dovrebbero essere eseguiti quotidianamente, mentre ispezioni più complete dovrebbero essere condotte mensilmente, trimestralmente e annualmente a seconda dell'utilizzo della macchina.

La manutenzione predittiva può ridurre i tempi di fermo delle macchine CNC?

Sì. I programmi di manutenzione predittiva aiutano i produttori a identificare i problemi in via di sviluppo prima che si verifichino i guasti, riducendo i tempi di fermo imprevisti e migliorando l'efficienza della manutenzione.

Quali sono i componenti più comuni delle macchine CNC che richiedono manutenzione?

I cuscinetti del mandrino, le viti a ricircolo di sfere, i sistemi servo, i sistemi di lubrificazione, le guide, i sistemi di refrigerazione e i cambi utensili automatici sono tra i componenti più frequentemente sottoposti a manutenzione.

Conclusione

La maggior parte dei guasti delle macchine CNC non si verifica all'improvviso. Si sviluppano gradualmente attraverso segnali di allarme che gli operatori e i team di manutenzione possono identificare molto prima che si verifichi un guasto grave.

Monitorando le vibrazioni del mandrino, il surriscaldamento, la precisione di posizionamento, gli allarmi servo, l'usura degli utensili, le prestazioni del refrigerante, le condizioni di lubrificazione e altri indicatori critici, i produttori possono ridurre notevolmente i tempi di fermo e migliorare l'affidabilità delle apparecchiature.

Poiché la manutenzione predittiva e la produzione intelligente continuano a evolversi, una diagnostica efficace delle macchine CNC rimarrà una delle strategie più preziose per massimizzare le prestazioni della macchina, prolungare la vita delle apparecchiature e proteggere la capacità produttiva.
