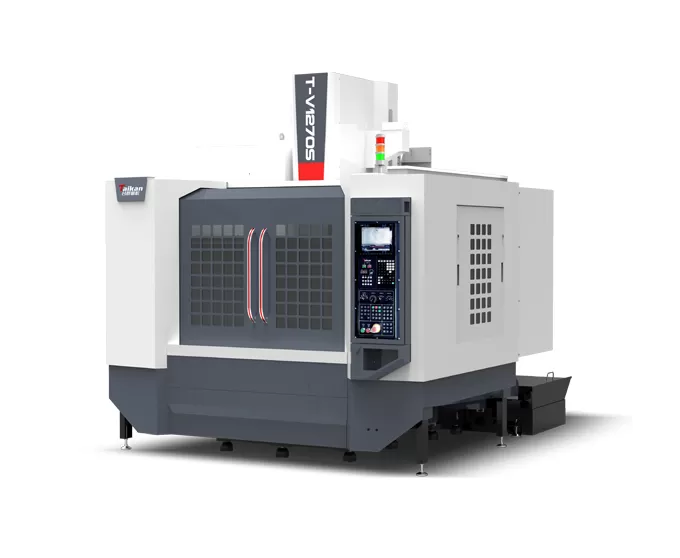

T-V1270S centro di lavoro verticale ad alta velocità e ad alta efficienza

Viaggio

Viaggio in tavola (asse X)

Mm

1200

Sella da viaggio (asse Y)

Mm

700

Headstock travel (asse Z)

Mm

700

Distanza dal naso del mandrino alla superficie del tavolo

Mm

100 ~ 800

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

757

Piano di lavoro

Dimensioni del tavolo

Mm

1300*650

Carico massimo (carico uniforme)

Kg

800

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*125

Mandrino

Potenza del motore (nominale/breve tempo)

KW

7.5/11

Coppia motore (nominale/breve tempo)

N.m

35.8/95.5

Gamma di velocità

R/min

50 ~ 12000 (direttamente accoppiato)

Diametro mandrino

Mm

Amazon150

Cono mandrino

/

BT40

Specifiche del rivetto

/

P40T-I(MAS403)

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-10000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

36/36/30

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.01

GB/T18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.007

Rivista di attrezzi

Capacità dello strumento

Pz

24

Peso massimo dello strumento

Kg

7

Lunghezza massima dell'utensile

Mm

250

Diametro Max.

Mm

0. 75/0. 150

Altri

Sistema CNC

/

Mitsubishi M80VB

Sorgente d'aria

Flusso

L/min

≥ 280(ANR)

Pressione dell'aria

MPa

0.6 ~ 0.8

Capacità dell'attrezzatura

KVA

25

Capacità del serbatoio del liquido di raffreddamento

L

300

Dimensioni della macchina

Mm

3000*3500*3100

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

6250
