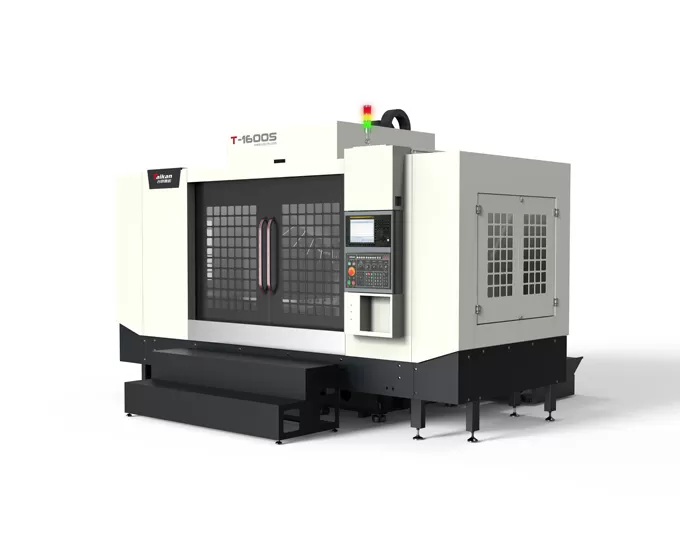

T-1600S centro di lavoro del mozzo della ruota ad alta velocità e ad alta efficienza

Viaggio

Viaggio in tavola (asse X)

Mm

1600

Sella da viaggio (asse Y)

Mm

550

Headstock travel (asse Z)

Mm

450

Distanza dal naso del mandrino alla superficie del tavolo

Mm

100-550

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

632

Tavolo

Dimensioni del tavolo

Mm

1700*550

Carico massimo.

Kg

500

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*100

Mandrino

Potenza del motore (nominale/breve tempo)

KW

3.7/5.5

Coppia motore (nominale/breve tempo)

N.m

14.1/21.0

Velocità del motore del mandrino

Rpm

20-20000

Cono mandrino

/

BT30

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-15000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

30/36/36

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.015

GB/T 18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.008

Rivista di attrezzi

Capacità di stoccaggio degli attrezzi

Pz

21

Peso massimo dello strumento

Kg

3

Lunghezza massima dell'utensile

Mm

250

Diametro Max.

Mm

Milwau60/milwau80

Altro

Sistema CNC

Mitsubishi M80VB

Sorgente d'aria

Flusso

L/min

≥ 200(ANR)

Pressione dell'aria

MPa

0.6-0.8

Capacità dell'attrezzatura

KVA

Capacità massima del serbatoio del liquido di raffreddamento

L

400

Dimensioni della macchina

Mm

4150*3750 2950

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

6450
