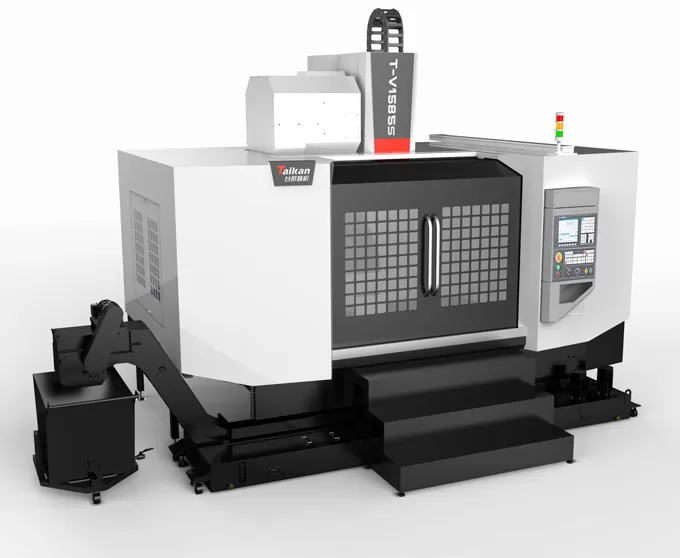

T-V1585S centro di lavoro verticale ad alta velocità e ad alta efficienza

Viaggio

Viaggio in tavola (asse X)

Mm

1550

Sella da viaggio (asse Y)

Mm

850

Headstock travel (asse Z)

Mm

850

Distanza dal naso del mandrino alla superficie del tavolo

Mm

120 ~ 970

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

921

Piano di lavoro

Dimensioni del tavolo

Mm

1700*850

Carico massimo (carico uniforme)

Kg

1500

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*125 2-18*100

Mandrino

Potenza del motore (nominale/breve tempo)

KW

15/18.5

Coppia motore (nominale/breve tempo)

N.m

143/191

Gamma di velocità

R/min

50 ~ 6000 (cintura)

Diametro mandrino

Mm

Graph190

Cono mandrino

/

BT50

Specifiche del rivetto

/

P50T-I(MAS403)

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-10000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

24/24/20

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.015

GB/T18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.008

Rivista di attrezzi

Capacità dello strumento

Pz

24

Peso massimo dello strumento

Kg

15

Lunghezza massima dell'utensile

Mm

300

Diametro Max.

Mm

0/105/0/210

Altri

Contrappeso asse Z

Bilanciamento dell'azoto

Sistema CNC

/

FANUC 0i-MF Plus(5)

Sorgente d'aria

Flusso

L/min

280(ANR)

Pressione dell'aria

MPa

0.6 ~ 0.8

Capacità dell'attrezzatura

KVA

35

Capacità del serbatoio del liquido di raffreddamento

L

400

Dimensioni della macchina

Mm

5240*4054*3662

Con pedale trasportatore a chip

Peso (circa)

Kg

11700
