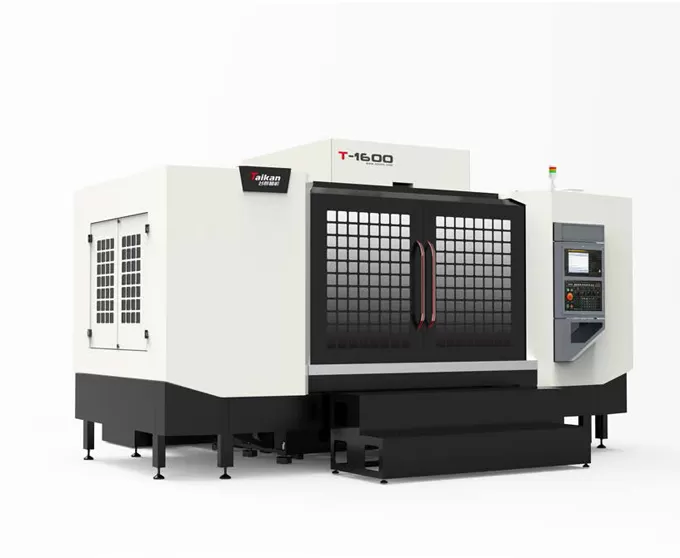

Name: HT-1600 Centro di Lavoro per Foratura e Fresatura ad Alta Velocità e Alta Precisione
Brand: Taikan Machine
Availability: InStock

Specifiche del centro di lavoro di foratura e fresatura ad alta velocità e alta precisione HT-1600

Item			Unit	HT-1600	Note
Corse	Corsa tavola (asse X)		mm	1600
	Corsa slitta (asse Y)		mm	650
	Corsa testa portamandrino (asse Z)		mm	475
	Distanza dal naso del mandrino alla superficie del tavolo		mm	100-575
	Distanza dal centro del mandrino alla superficie di guida della colonna		mm	707
Tavola	Dimensioni tavola		mm	1700*650
	Carico max.		kg	600
	Scanalatura a T (numero di scanalature - larghezza scanalatura * passo)		mm	5-18*125
Mandrino	Potenza motore (nominale/tempo breve)		kW	3.7/5.5
	Coppia motore (nominale/tempo breve)		N.m	14.1/21.0
	Velocità motore mandrino		rpm	20-20000
	Conicità del mandrino		/	BT30
Velocità	Campo velocità di avanzamento di taglio		mm/min	1-15000
Velocità	Velocità di spostamento rapido assi X/Y/Z		m/min	30/36/36
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.015	GB/T 18400.4（Corsa completa）
Precisione	Ripetibilità (X/Y/Z)		mm	0.008	GB/T 18400.4（Corsa completa）
Magazzino utensili	Capacità di stoccaggio utensili		pcs	21
	Peso max. utensile		kg	3
	Lunghezza max. utensile		mm	200
	Diametro max. utensile (pieno/vuoto adiacente)		mm	Ф60/Ф80
Altro	Sistema CNC		/	Mitsubishi M80VB
	Sorgente d'aria	Flow	L/min	≥200（ANR）
	Sorgente d'aria	Pressione dell'aria	MPa	0.6-0.8
	Capacità dell'attrezzatura		kVA	20
	Capacità max. serbatoio refrigerante		L	400
	Dimensioni macchina		mm	415039002550 (gradini inclusi)	Corrispondente all'asse XYZ
	Peso (appross.)		kg	6700

Le informazioni in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, vi preghiamo di contattarci.
