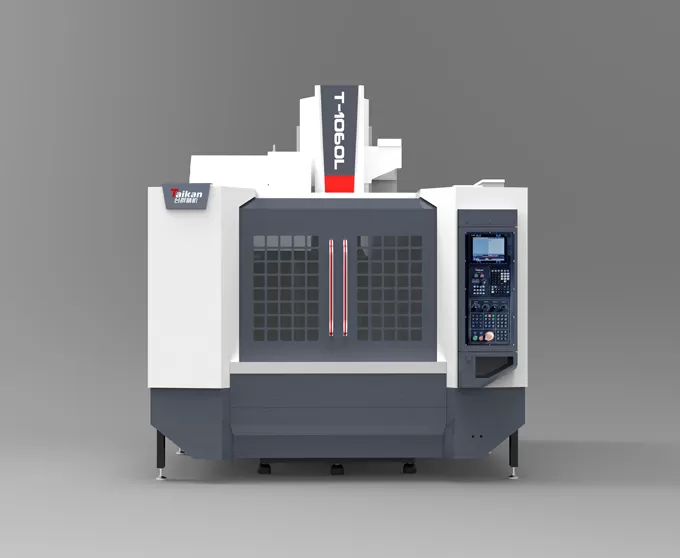

HT-1060L Centro di lavoro verticale ad alta velocità e alta precisione

Corse

Corsa tavola (asse X)

mm

1050

Corsa slitta (asse Y)

mm

600

Corsa testa portamandrino (asse Z)

mm

570

Distanza dal naso mandrino al piano tavola

mm

140～710

Distanza dal centro mandrino alla superficie guida della colonna

mm

658

Tavola

Dimensioni tavola

mm

1200*600

Carico max (carico uniforme)

kg

800

Scanalatura a T (numero – larghezza × interasse)

mm

5-18*100

Mandrino

Potenza motore (nominale/breve durata)

kW

7.5/11

Coppia motore (nominale/breve durata)

N.m

35.8/95.5

Gamma velocità

giri/min

50~8000 (a cinghia)

Diametro mandrino

mm

φ150

Conicità mandrino

/

BT40

Specifiche del tirante

/

P40T-I（MAS403）

Avanzamento

Gamma velocità di avanzamento di taglio

mm/min

1-10000

Velocità rapida assi X/Y/Z

m/min

36/36/20

Precisione

Precisione di posizionamento (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4 (Corsa completa)

Ripetibilità (X/Y/Z)

mm

0.005/0.005/0.008

Magazzino utensili

Capacità utensili

pcs

24

Peso max utensile

kg

7

Lunghezza max utensile

mm

250

Diametro max utensile (completo / vuoto adiacente)

mm

Φ75/Φ150

Altro

Sistema CNC

/

Mitsubishi M80VB

Alimentazione aria

Flow

L/min

≥280（ANR)

Pressione aria

MPa

0,6~0,8

Capacità impianto

KVA

25

Capacità serbatoio refrigerante

L

300

Dimensioni macchina

mm

2700×3494×3146

Corrispondente agli assi X*Y*Z

Peso (appross.)

Kg

6700
