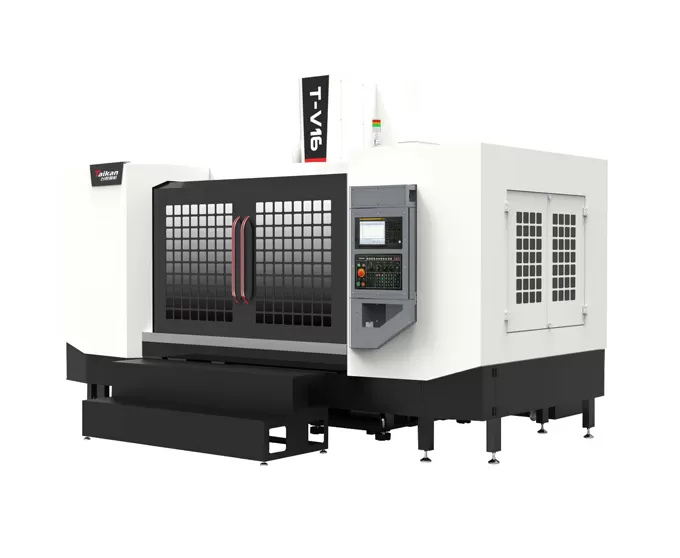

T-V16 centro di lavoro verticale per taglio leggero

Viaggio

Viaggio in tavola (asse X)

Mm

1600

Sella da viaggio (asse Y)

Mm

650

Headstock travel (asse Z)

Mm

590

Distanza dal naso del mandrino alla superficie del tavolo

Mm

100-690

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

707

Piano di lavoro

Dimensioni del tavolo

Mm

1700*650

Carico massimo (carico uniforme)

Kg

800

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*125

Mandrino

Potenza del motore (nominale/breve tempo)

KW

7.5/11

Coppia motore (nominale/breve tempo)

N.m

35.8/95.5

Gamma di velocità

R/min

20-12000

Diametro mandrino

Mm

Milwau150

Cono mandrino

/

BT40

Specifiche del rivetto

/

1-15000

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

30/36/36

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

0.015

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.008

GB/T18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.01

Rivista di attrezzi

Capacità dello strumento

Pz

0.006

Peso massimo dello strumento

Kg

24

Lunghezza massima dell'utensile

Mm

7

Diametro Max.

Mm

250

Altri

Contrappeso asse Z

Milwau75/milwau150

Sistema CNC

/

Mitsubishi M80VB

Sorgente d'aria

Flusso

L/min

≥ 280(ANR)

Pressione dell'aria

MPa

0.6-0.8

Capacità dell'attrezzatura

KVA

25

Capacità del serbatoio del liquido di raffreddamento

L

400

Dimensioni della macchina

Mm

4000*3900 (inclusi i passaggi) * 2950

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

7850
