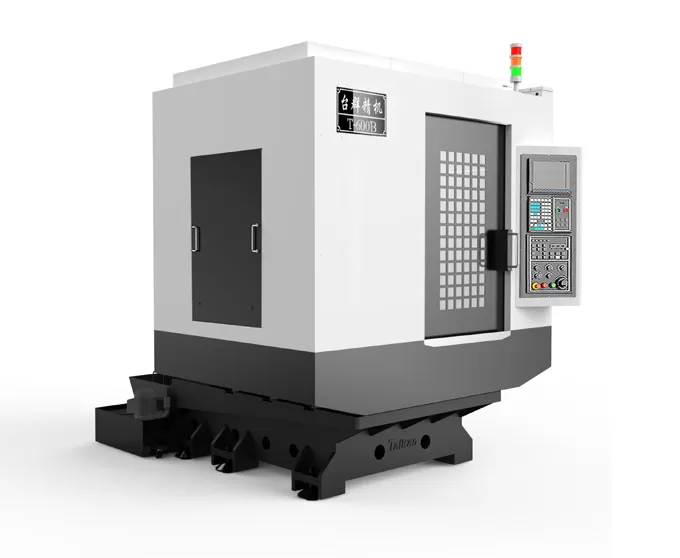

HT-600B Centro di lavoro per foratura e fresatura ad alta velocità e alta precisione

Corse

Corsa tavola (asse X)

mm

600

Corsa slitta (asse Y)

mm

390

Corsa testa (asse Z)

mm

320

Distanza dal naso mandrino al piano tavola

mm

140-460

Distanza dal centro mandrino alla superficie di guida colonna

mm

445

Tavola

Dimensioni tavola

mm

700*400

Carico massimo

kg

250

Cave a T (numero cave - larghezza * passo)

mm

3-18*125

Mandrino

Potenza motore (nominale/temporanea)

kW

3.7/5.5

Coppia motore (nominale/temporanea)

N.m

14.1/21

Velocità motore mandrino

rpm

20-20000

Cono mandrino

/

BT30

Velocità

Gamma velocità di avanzamento di taglio

mm/min

1-15000

Velocità rapida assi X/Y/Z

m/min

48/48/48

Precisione

Precisione di posizionamento (X/Y/Z)

mm

0.006

GB/T 18400.4

（Corsa completa）

Ripetibilità (X/Y/Z)

mm

0.004

Magazzino utensili

Capacità magazzino utensili

pcs

21

Peso massimo utensile

kg

3

Lunghezza massima utensile

mm

300

Diametro massimo utensile (pieno / adiacente vuoto)

mm

Ф60/Ф80

Altro

Sistema CNC

Mitsubishi M80VA

Alimentazione aria

Flow

L/min

≥200（ANR）

Pressione aria

MPa

0.6-0.8

Potenza installata

kVA

15

Capacità massima serbatoio refrigerante

L

145

Dimensioni macchina

mm

1880*2660*2310

Corrispondente agli assi X*Y*Z

Peso (ca.)

kg

3100
