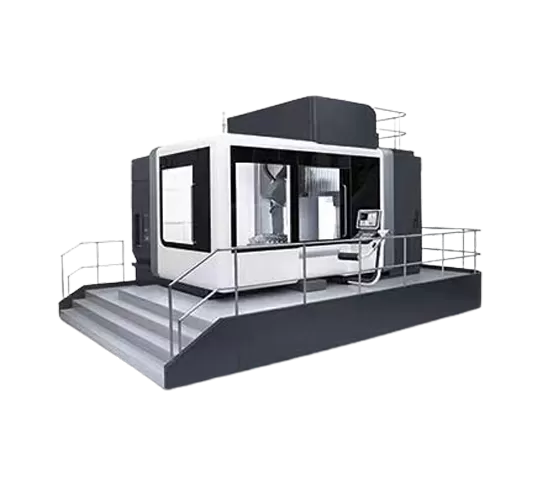

FH170P-C centro di lavoro per fresatura e tornitura a 5 assi

Corsa dell'asse X/Y/Z

1700x1700x1100mm

Distanza dalla testa di fresatura orizzontale

Centro al tavolo di lavoro

130 ~ 1230mm

Velocità della tavola rotante

53 giri/min

Dimensioni del tavolo di lavoro

F1700mm

Carico massimo della tavola

Fresatura 8000kg

Testa di fresatura a battente (asse B)

Standard

Gamma oscillante (0 = verticale/180 = livello)

-15 ° ~ + 180 °

Velocità nominale dell'asse B

60 giri/min

Distanza dal naso del mandrino verticale al tavolo

236 ~ 1336mm

Mandrino elettrico velocità massima

10000 giri/min

Potenza (S1-100 %/40% DC)

48/71kW

Coppia (S1-100 %/40% DC)

300/452Nm

Cono mandrino

Cono 1:10

Interfaccia dello strumento

HSK100A

Capacità del caricatore dello strumento

40T

Max. tool diametro/lunghezza/peso

F135mm/300mm/12kg

Cambio utensile (strumento per strumento)

4s

Foratura (acciaio al carbonio medio normalizzante)

F50mm

Maschiatura (acciaio al carbonio medio normalizzante)

M40

Traversa rapida

40 m/min

Precisione di posizionamento X/Y/Z

0.012mm

Precisione di posizionamento ripetuta X/Y/Z

0.01mm
