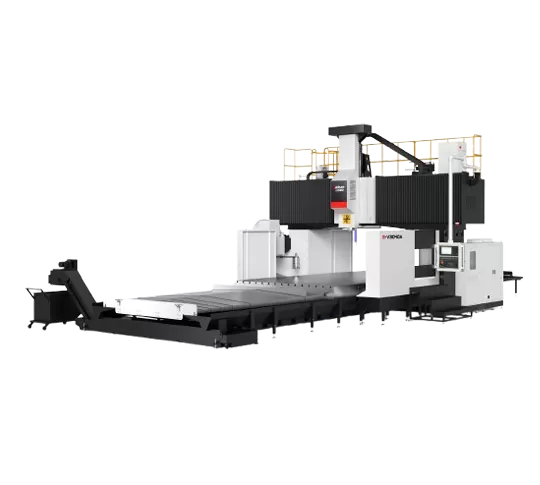

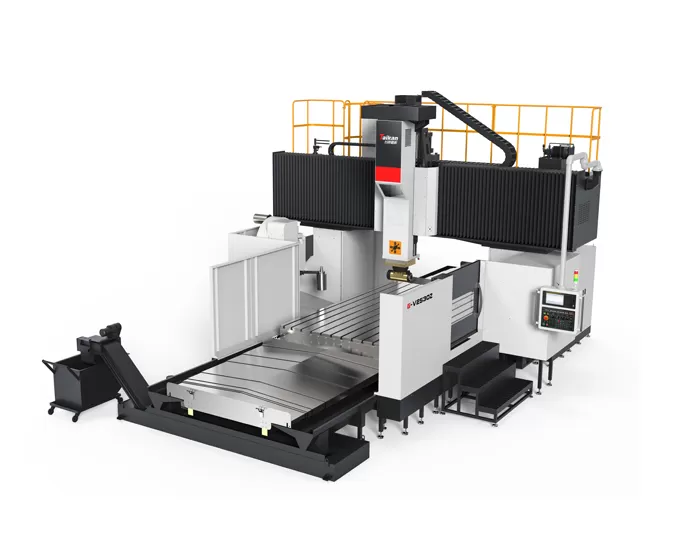

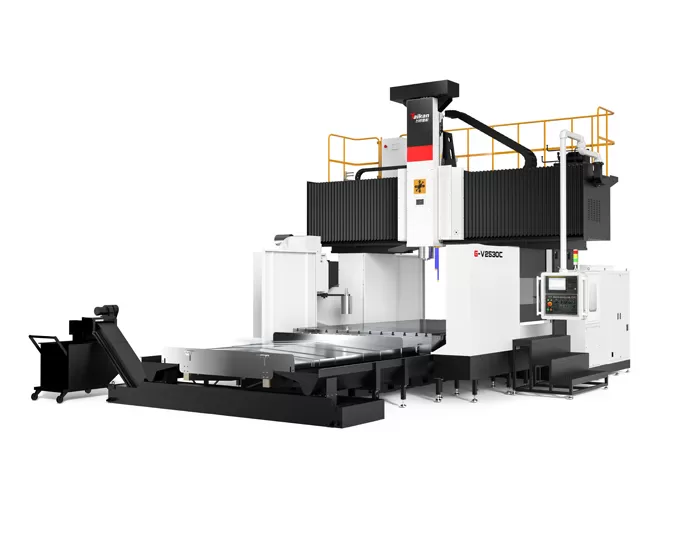

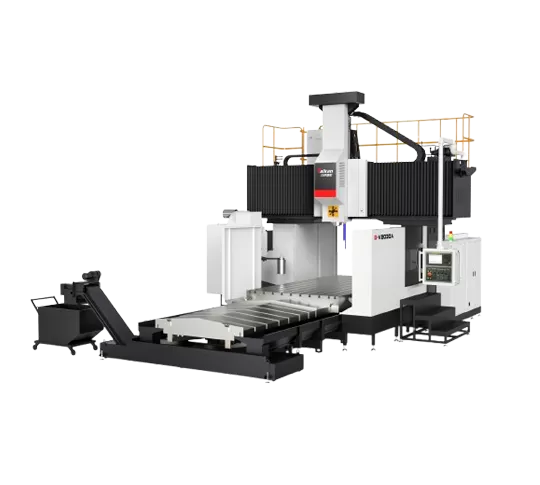

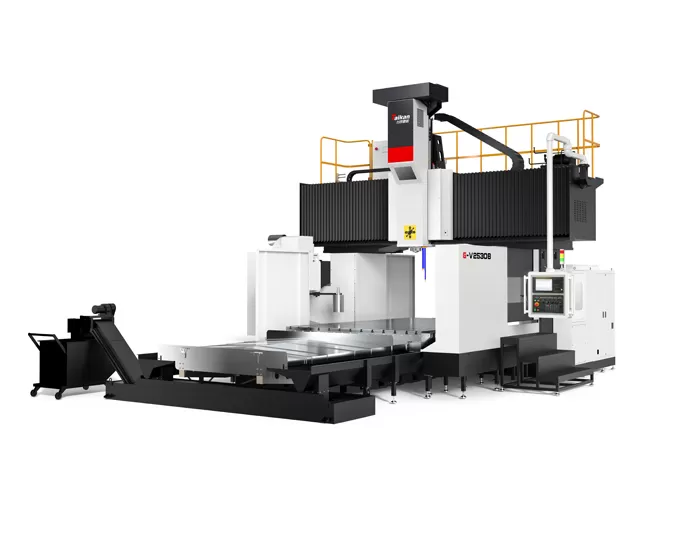

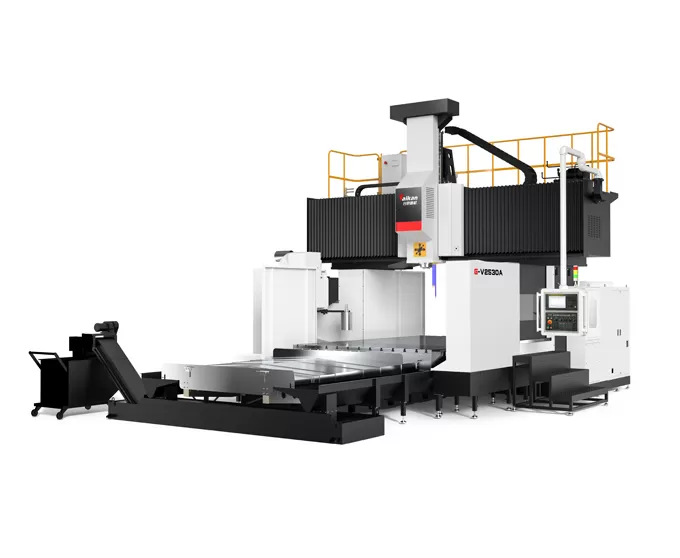

Name: HG-V2530 A/B/C/Z Centro di Lavoro a Portale con Guide Lineari a 3 Assi
Brand: Taikan Machine
Availability: InStock

Caratteristiche del centro di lavoro a portale con guide lineari a 3 assi HG-V2530 A/B/C/Z

Struttura della macchina

La macchina presenta una struttura fissa con telaio a portale con un piano di lavoro mobile.
Trave ad alta rigidità: il fascio adotta un grande design rettangolare ad arco a sezione trasversale. Il rapporto altezza-larghezza è ottimizzato attraverso l'analisi della simulazione, migliora in modo significativo la resistenza alla flessione e alla torsionale, garantisce una stabilità di precisione.

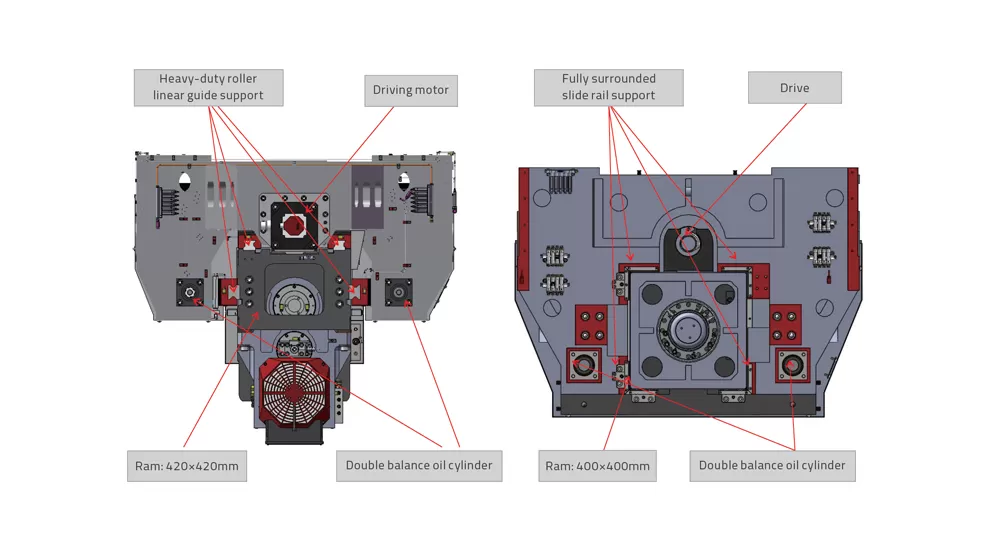

Grande Ram a sezione trasversale: la ram ha una dimensione sezionale trasversale di 420x420mm, supportata da quattro guide lineari in una disposizione semichiusa. Questo fornisce un supporto ad alta resistenza con bassa resistenza all'attrito, garantisce un scorrimento zero a basse velocità, vibrazioni minimali, risposta rapida ed eccellenti prestazioni dinamiche e statiche, bassi requisiti di manutenzione e lunga durata.

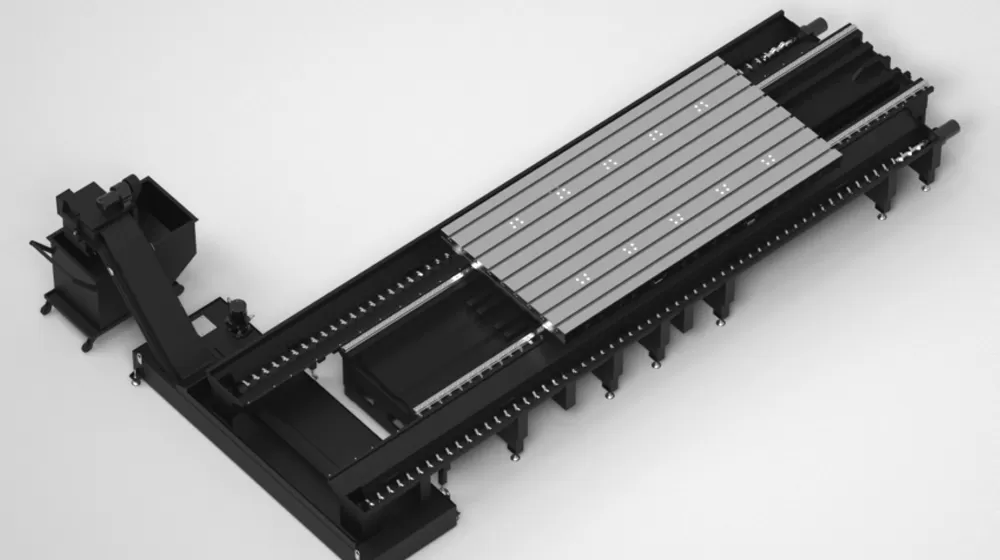

Tavolo di supporto multiplo: il tavolo è supportato da più guide distanziate, garantire prestazioni di carico stabili e affidabili con eccellente ritenzione di precisione.

Diverse opzioni del mandrino

Varie opzioni di azionamento
Configurabile con trasmissione a cinghia, testa dentata, mandrino elettrico e testa di fresatura automatica ad angolo retto.
Mandrino motorizzato

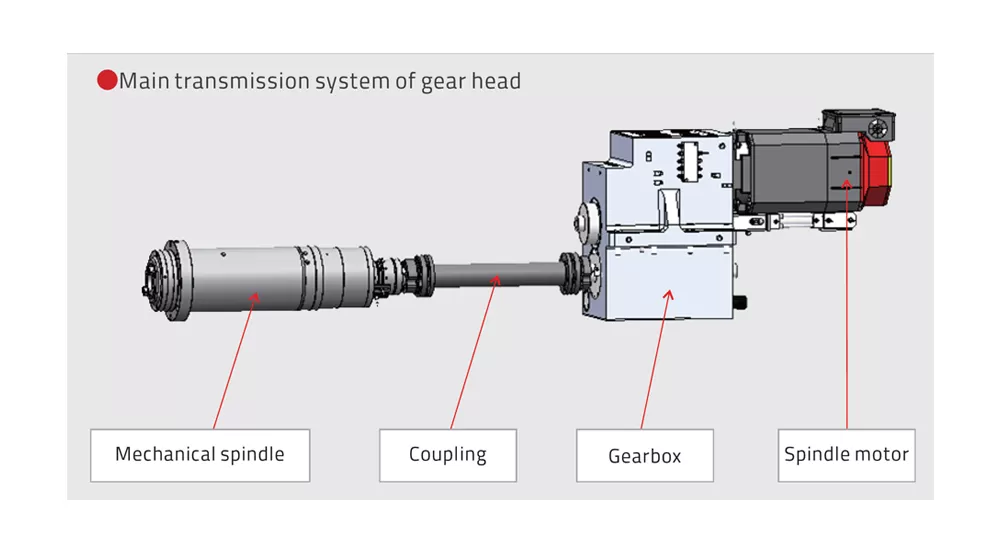

Presenta un'etichetta BT50 con una velocità massima di 6000 giri/min e una coppia di uscita fino a 1331nm. Il cambio e il motore principale sono separati dal mandrino, riducendo efficacemente i problemi di precisione causati dalla generazione di calore.
Mandrino motorizzato
Mandrino elettrico BT50-10000rpm ad alta potenza e resistente che fornisce coppia elevata, alta velocità e basse vibrazioni, fornendo un'esperienza di lavorazione eccezionale.
Mandrino con trasmissione a cinghia
Utilizza un'unità mandrino ad alta velocità BT50-6000rpm, offre prestazioni di taglio efficienti.
Controllo termico
Standard con un sistema di raffreddamento ad olio per ridurre la temperatura del mandrino, prolungare la durata del cuscinetto e ridurre al minimo l'impatto della deformazione termica sulla precisione della lavorazione.

Sistema di alimentazione

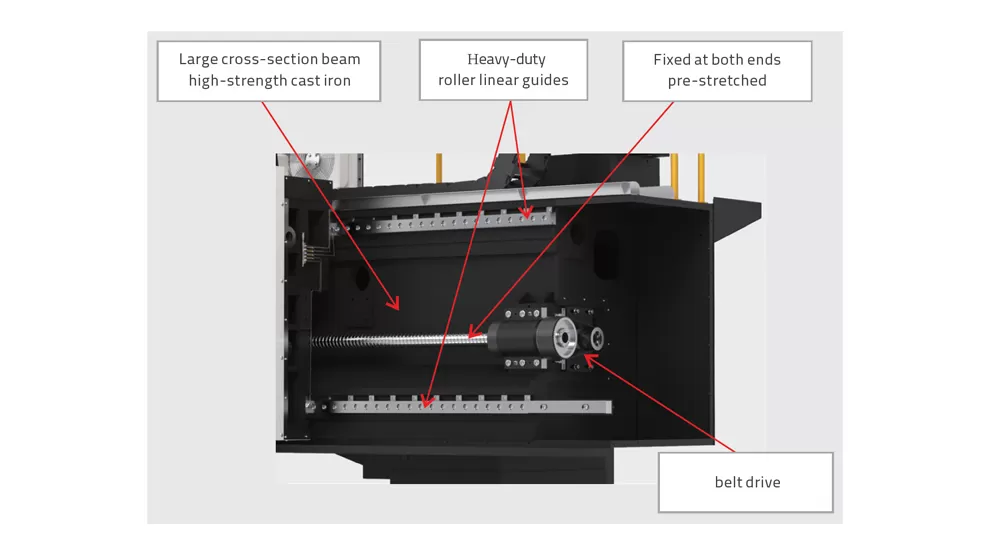

Binari a tre linee: tutti e tre gli assi (XYZ) utilizzano guide lineari a rulli per impieghi gravosi, facili da mantenere, con bassa resistenza all'attrito, risposta rapida da parti mobili, zero creep a bassa velocità ed eccellenti prestazioni dinamiche e statiche.
Trasmissione a cinghia: i motori dell'asse XY utilizzano la riduzione della cinghia per aumentare la coppia di trasmissione, ridurre l'inerzia del carico, migliorare le prestazioni della trasmissione e fornire una manutenzione semplice ed economica.
Trasmissione ad ingranaggi: il motore è ridotto attraverso un riduttore a bassa aderenza, aumentando la trasmissione della coppia. Combinato con viti di comando più grandi, questo garantisce velocità di trasmissione elevate, prestazioni stabili e alta precisione (asse X ≥ 4200mm/asse Y ≥ 3700mm).
Bilanciamento dell'azoto: il sistema di azionamento dell'asse Z utilizza un servomotore accoppiato direttamente a una vite a ricircolo di sfere, con un sistema di bilanciamento a doppio cilindro su entrambi i lati del ram per garantire l'inversione liscia dell'alimentazione dell'asse Z e una risposta dinamica rapida.
Compensazione termica: la vite a ricircolo di sfere presenta una struttura pretensiva su entrambe le estremità, eliminando efficacemente la perdita di precisione a causa dell'espansione termica.

Rimozione del Chip e serbatoio del liquido di raffreddamento

Trasportatore a trucioli a spirale: un set su ogni lato del piano di lavoro, con un diametro della vite di 120mm e una grande sezione trasversale in acciaio quadrato, scheggiature rapidamente all'esterno della macchina.
Trasportatore elevabile con Chip a catena: posizionato all'estremità della macchina, con inclinazione di 45 gradi, piastra a catena più larga e barre raschietto a dente di sega, che raccolgono rapidamente i chip nel piccolo trasportatore di trucioli.
Piccolo trasportatore di trucioli: raccoglie e trasporta i Chip.
Serbatoio del liquido di raffreddamento: sistema di filtrazione multistrato per filtrare le impurità e garantire una lavorazione liscia.

Rimozione del Chip e serbatoio del liquido di raffreddamento

Applicazione del centro di lavorazione a portale a 3 assi con guide lineari HG-V2530 A/B/C/Z

La serie di macchine è principalmente utilizzata per la lavorazione ad alta velocità e alta precisione di componenti in settori come componenti automobilistici, stampi, macchine movimento terra, valvole, trasporto ferroviario, energia, macchine agricole e macchine per l'estrazione del carbone.

Specifiche del centro di lavoro a portale con guide lineari a 3 assi HG-V2530 A/B/C/Z

Item			Unit	HG-V2530B	HG-V2540B	HG-V2550B	HG-V2560B	HG-V2530C	HG-V2540C	HG-V2550C	HG-V2560C
Corse	Corsa asse X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Corsa asse Y		mm	3200				3200
	Corsa asse Z		mm	1000 (Opz. 1250)				1000 (Opz. 1250)
	Distanza dall'estremità del mandrino al tavolo		mm	250～1250 (Opz. 250～1500)				100～1100 (Opz. 100～1350)
	Larghezza utile del portale		mm	2980				2980
Tavola	Dimensioni tavola (L×P)		mm	2500*3000	2500*4000	2500*5000	2500*6000	2500*3000	2500*4000	2500*5000	2500*6000
	Carico max.		kg	18000	22000	25000	28000	18000	22000	25000	28000
	Scanalatura a T (Larghezza × Passo × Qtà)		mm	2820013 (passo 160 tra le file bilaterali di scanalature a T)				2820013 (passo 160 tra le file bilaterali di scanalature a T)
Mandrino	Tipo di azionamento		/	Azionamento a ingranaggi (Opz. a cinghia)				Mandrino motorizzato
	Velocità max. mandrino		r/min	6000				10000 (Opz. 15000, 18000)
	Potenza mandrino (Nominale/Picco)		kW	22/35				26/45
	Coppia in uscita (Nominale/Picco)		N.m	790/1258				305/623
	Sezione del montante (montante quadro)			420420 (Opz. guide a scatola asse Z 400400, 450*450)				420*420
	Cono mandrino		/	BT50				BT50 (Opz. BBT40, HSK-A63)
Cambio utensile automatico (Opz.)	Numero di utensili		T	24(40)				24(40)
	Diametro max. utensile (Pieno/Adiacente)		mm	φ110/φ200				φ110/φ200
	Lunghezza max. utensile		mm	350				350
	Peso max. utensile		kg	18				18
Velocità	Gamma di avanzamento (Taglio)		m/min	8/8/8	8/8/8	6/6/6	6/6/6	8/8/8	8/8/8	6/6/6	6/6/6
	Velocità di rapido (assi X/Y/Z)		m/min	12/15/15	10/15/15	10/15/15	10/15/15	12/15/15	10/15/15	10/15/15	10/15/15
Accuratezza	Accuratezza di posizionamento (Senza/Con scala)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.027/0.023				0.027/0.023
		Z	mm	0.018/0.014				0.018/0.014
	Ripetibilità (Senza/Con scala)	X	mm	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Altro	Contrappeso asse Z		/	Bilanciamento idraulico + azoto				Bilanciamento idraulico + azoto
	Sistema CNC		/	FANUC 0I-MF PLUS (Opz. Siemens 828D)				FANUC 0I-MF PLUS (Opz. Siemens 828D)
	Alimentazione aria	Flow	L/min	300				300
		Pressione	MPa	0.6~0.8				0.6~0.8
	Potenza elettrica totale		kVA	65				65
	Capacità serbatoio refrigerante		L	700				700
	Dimensioni macchina	Lunghezza	mm	8015	10020	12164	14645	8015	10020	12164	14645
		Larghezza	mm	6634				6634
		Altezza	mm	5200 (5900 quando l'asse Z è opzionale)				5200 (5900 quando l'asse Z è opzionale)
	Carenotura		-	Lamiera semi-avvolgente (solo area di lavoro)				Lamiera semi-avvolgente (solo area di lavoro)

Note:

1：G-V2530A、G-V2540A、G-V2550A、G-V2560A – Mandrino opzionale a cinghia 6000 RPM, coppia in uscita 186/297 N·m.

2：G-V2530Z、G-V2540Z、G-V2550Z、G-V2560Z – Testa di fresatura a 90° completamente automatica opzionale, con corsa asse Y di 3700 mm.

3：G-R2530B、G-R2540B、G-R2550B、G-R2560B – Montante quadro asse Z opzionale (Z = 1000 mm, altezza macchina 5600 mm; Z = 1250 mm, altezza macchina 6300 mm).

4：G-R2530Z、G-R2540Z、G-R2550Z、G-R2560Z – Montante quadro asse Z + testa di fresatura a 90° automatica opzionale (corsa asse Y 3700 mm; Z = 1000 mm, altezza macchina 5600 mm; Z = 1250 mm, altezza macchina 6300 mm).

Le informazioni in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattare il nostro servizio.
