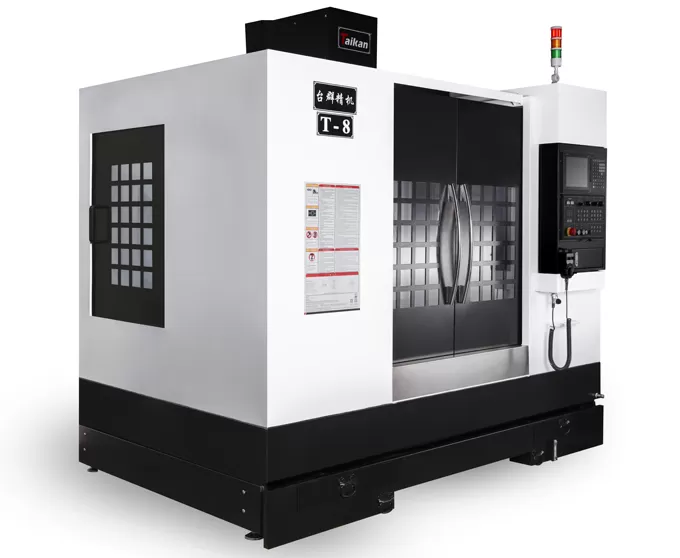

Caratteristica del centro di lavoro verticale Boxway HT-8

Struttura della macchina

Struttura a scorrimento incrociato a colonna fissa con una base stabile oversize per garantire un'elevata capacità di carico.

In ghisa ad alta resistenza, che fornisce un'eccellente rigidità e precisione stabile.

Guida della scatola a tre assi

Gli assi X, Y e Z sono dotati di guide in ghisa di precisione temprate e rettificate, con una superficie composita incollata con un rivestimento in PTFE (politetrafluoroetilene).

Questo design offre un'elevata rigidità e un eccellente assorbimento degli urti, lo rende ideale per il taglio pesante di acciaio per stampi ad alta durezza.

Mandrino

Unità mandrino ad alta velocità (BT40, 8000r/min) con un design a labirinto e protezione della cortina d'aria, che impedisce al fluido di taglio di entrare nei cuscinetti del mandrino.

Contrappeso asse Z

Contrappeso con guida centrale aiuta il movimento della testa

Ottimizzazione delle caratteristiche di carico dell'asse Z

Applicazione di HT-8 Boxway Vertical Machining Center

Principalmente utilizzato nell'industria della produzione di stampi, è anche ampiamente applicabile nel settore aerospaziale, nelle apparecchiature energetiche, nella produzione automobilistica, nei dispositivi medici e in altri settori.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del centro di lavoro verticale a guide a cassetta HT-8

Item			Unit	HT-8	Note
Corse	Corsa tavola (asse X)		mm	800
	Corsa slitta (asse Y)		mm	500
	Corsa testa (asse Z)		mm	500
	Distanza naso mandrino-tavola		mm	130～630
	Centro mandrino-colonna		mm	500
Tavola	Dimensioni tavola		mm	1050×500
	Capacità di carico tavola		kg	600
	Scanalature a T (Qtà-Larghezza×Passo)		mm	5-18×90
Mandrino	Potenza motore (Cont./30 min)		kW	7.5/11
	Gamma di velocità		rpm	50～8000 (a cinghia)
	Diametro mandrino		mm	φ150
	Tipo portautensile		–	BT40
	Tipo tirante		–	P40T-I（MAS403）
Velocità	Gamma velocità di avanzamento		mm/min	1-10000
Velocità	Velocità rapida (X/Y/Z)		m/min	16/16/16
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.008	GB/T18400.4 (corsa completa)
Precisione	Ripetibilità (X/Y/Z)		mm	0.005
Altro	Sistema CNC		–	Mitsubishi M80VA
	Alimentazione aria	Flow	L/min
	Alimentazione aria	Pressione	MPa
	Potenza richiesta		kVA	25
	Capacità vaschetta refrigerante		L	200
	Dimensioni macchina		mm	2710×2320×2740	Direzioni assi X/Y/Z
	Peso macchina (appross.)		kg	4950

Le informazioni in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattateci.
