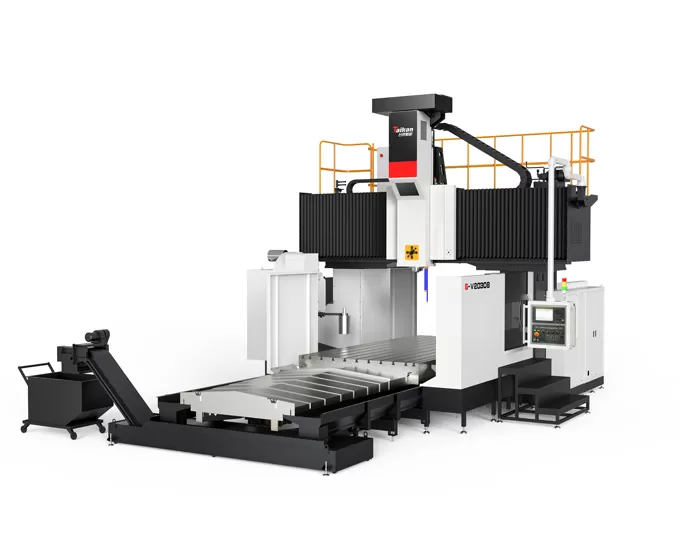

Name: HG-V2030 A/B/C/Z Centro di Lavoro a Portale con Guide Lineari a 3 Assi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristiche del centro di lavoro a portale con guide lineari a 3 assi HG-V2030 A/B/C/Z

Struttura della macchina

La macchina presenta una struttura fissa con telaio a portale con un piano di lavoro mobile.
Trave ad alta rigidità: il fascio adotta un grande design rettangolare ad arco a sezione trasversale. Il rapporto altezza-larghezza è ottimizzato attraverso l'analisi della simulazione, migliora in modo significativo la resistenza alla flessione e alla torsionale, garantisce una stabilità di precisione.
Grande Ram a sezione trasversale: la ram ha una dimensione sezionale trasversale di 420x420mm, supportata da quattro guide lineari in una disposizione semichiusa. Questo fornisce un supporto ad alta resistenza con bassa resistenza all'attrito, garantisce un scorrimento zero a basse velocità, vibrazioni minimali, risposta rapida ed eccellenti prestazioni dinamiche e statiche, bassi requisiti di manutenzione e lunga durata.
Tavolo di supporto multiplo: il tavolo è supportato da più guide distanziate, garantire prestazioni di carico stabili e affidabili con eccellente ritenzione di precisione.

Diverse opzioni del mandrino

Varie opzioni di azionamento
Configurabile con trasmissione a cinghia, testa dentata, mandrino elettrico e testa di fresatura automatica ad angolo retto.
Mandrino motorizzato
Presenta un'etichetta BT50 con una velocità massima di 6000 giri/min e una coppia di uscita fino a 1331nm. Il cambio e il motore principale sono separati dal mandrino, riducendo efficacemente i problemi di precisione causati dalla generazione di calore.
Mandrino motorizzato
Mandrino elettrico BT50-10000rpm ad alta potenza e resistente che fornisce coppia elevata, alta velocità e basse vibrazioni, fornendo un'esperienza di lavorazione eccezionale.
Mandrino con trasmissione a cinghia
Utilizza un'unità mandrino ad alta velocità BT50-6000rpm, offre prestazioni di taglio efficienti.
Controllo termico
Standard con un sistema di raffreddamento ad olio per ridurre la temperatura del mandrino, prolungare la durata del cuscinetto e ridurre al minimo l'impatto della deformazione termica sulla precisione della lavorazione.

Sistema di alimentazione

Binari a tre linee: tutti e tre gli assi (XYZ) utilizzano guide lineari a rulli per impieghi gravosi, facili da mantenere, con bassa resistenza all'attrito, risposta rapida da parti mobili, zero creep a bassa velocità ed eccellenti prestazioni dinamiche e statiche.
Trasmissione a cinghia: i motori dell'asse XY utilizzano la riduzione della cinghia per aumentare la coppia di trasmissione, ridurre l'inerzia del carico, migliorare le prestazioni della trasmissione e fornire una manutenzione semplice ed economica.
Trasmissione ad ingranaggi: il motore è ridotto attraverso un riduttore a bassa aderenza, aumentando la trasmissione della coppia. Combinato con viti di comando più grandi, questo garantisce velocità di trasmissione elevate, prestazioni stabili e alta precisione (asse X ≥ 4200mm/asse Y ≥ 3700mm).
Bilanciamento dell'azoto: il sistema di azionamento dell'asse Z utilizza un servomotore accoppiato direttamente a una vite a ricircolo di sfere, con un sistema di bilanciamento a doppio cilindro su entrambi i lati del ram per garantire l'inversione liscia dell'alimentazione dell'asse Z e una risposta dinamica rapida.
Compensazione termica: la vite a ricircolo di sfere presenta una struttura pretensiva su entrambe le estremità, eliminando efficacemente la perdita di precisione a causa dell'espansione termica.

Rimozione del Chip e serbatoio del liquido di raffreddamento

Trasportatore a trucioli a spirale: un set su ogni lato del piano di lavoro, con un diametro della vite di 120mm e una grande sezione trasversale in acciaio quadrato, scheggiature rapidamente all'esterno della macchina.
Trasportatore elevabile con Chip a catena: posizionato all'estremità della macchina, con inclinazione di 45 gradi, piastra a catena più larga e barre raschietto a dente di sega, che raccolgono rapidamente i chip nel piccolo trasportatore di trucioli.
Piccolo trasportatore di trucioli: raccoglie e trasporta i Chip.
Serbatoio del liquido di raffreddamento: sistema di filtrazione multistrato per filtrare le impurità e garantire una lavorazione liscia.

Rimozione del Chip e serbatoio del liquido di raffreddamento

Applicazione del centro di lavorazione a portale HG-V2030 con guide lineari a 3 assi A/B/C/Z

La serie di macchine è principalmente utilizzata per la lavorazione ad alta velocità e alta precisione di parti in settori quali componenti automobilistici, stampi, macchinari per l'edilizia, valvole, trasporto ferroviario, energia, macchinari agricoli e macchinari per l'estrazione del carbone.

Specifiche del centro di lavoro a portale a 3 assi con guide lineari HG-V2030 A/B/C/Z

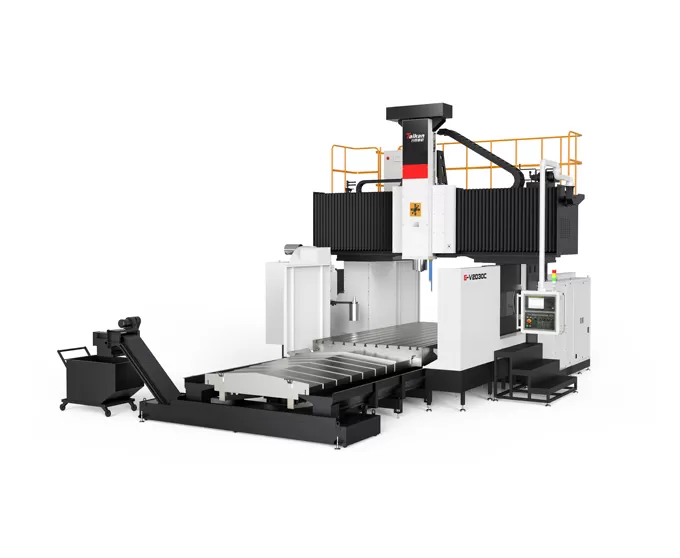

Item			Unit	HG-V2030B	HG-V2040B	HG-V2050B	HG-V2060B	HG-V2030C	HG-V2040C	HG-V2050C	HG-V2060C
Corsa	Corsa asse X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Corsa asse Y		mm	2700				2700
	Corsa asse Z		mm	1000(Opz. 1250)				1000(Opz. 1250)
	Distanza dall'estremità del mandrino al piano di lavoro		mm	250～1250(Opz. 250～1500)				100～1100(Opz. 100～1350)
	Larghezza effettiva del portale		mm	2480				2480
Tavola	Dimensioni tavola (L×P)		mm	2000*3000	2000*4000	2000*5000	2000*6000	2000*3000	2000*4000	2000*5000	2000*6000
	Carico max		kg	15000	19000	22000	25000	15000	19000	22000	25000
	Scanalatura a T (Larghezza×Passo×Qtà)		mm	2820011(Passo 125 tra le file di scanalature bilaterali)				2820011(Passo 125 tra le file di scanalature bilaterali)
Mandrino	Tipo di azionamento		/	Trasmissione a ingranaggi (Opz. a cinghia)				Mandrino motorizzato
	Velocità mandrino max		giri/min	6000				10000(Opz. 15000, 18000)
	Potenza mandrino (Nominale/Picco)		kW	22/35				26/45
	Coppia in uscita (Nominale/Picco)		N.m	790/1258				305/623
	Sezione del carro (Carro quadro)			420420 (Opz. guide a cassetto asse Z 400400, 450*450)				420*420
	Cono mandrino		/	BT50				BT50 (Opz. BBT40, HSK-A63)
Cambio utensili automatico ATC (Opz.)	Numero utensili		T	24(40)				24(40)
	Diametro max utensile (Pieno/Adiacente)		mm	φ110/φ200				φ110/φ200
	Lunghezza max utensile		mm	350				350
	Peso max utensile		kg	18				18
Velocità	Campo velocità di avanzamento (Taglio)		m/min	10/10/10	8/8/8	8/8/8	6/6/6	10/10/10	8/8/8	8/8/8	6/6/6
	Velocità di spostamento rapido (Assi X/Y/Z)		m/min	15/15/15	10/15/15	10/15/15	10/15/15	15/15/15	10/15/15	10/15/15	10/15/15
Precisione	Precisione di posizionamento (Senza/Con scala)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.024/0.021				0.024/0.021
		Z	mm	0.018/0.014				0.018/0.014
	Ripetibilità (Senza/Con scala)	X	mm	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.014/0.013				0.014/0.013
		Z	mm	0.012/0.011				0.012/0.011
Altri	Contrappeso asse Z		/	Bilanciamento idraulico + azoto				Bilanciamento idraulico + azoto
	Sistema CNC		/	FANUC 0I-MF PLUS (Opz. Siemens 828D)				FANUC 0I-MF PLUS (Opz. Siemens 828D)
	Alimentazione aria	Flow	L/min	300				300
		Pressione	MPa	0.6~0.8				0.6~0.8
	Potenza elettrica totale		kVA	60				60
	Capacità serbatoio refrigerante		L	580				580
	Dimensioni macchina	Lunghezza	mm	7766	10238	12384	14650	7766	10238	12384	14650
		Larghezza	mm	6134				6134
		Altezza	mm	5200 (5900 quando l'asse Z è opzionale)				5200 (5900 quando l'asse Z è opzionale)
	Carterizzazione macchina		-	Carterizzazione semi-avvolgente in lamiera (solo area di lavoro)				Carterizzazione semi-avvolgente in lamiera (solo area di lavoro)

Note:

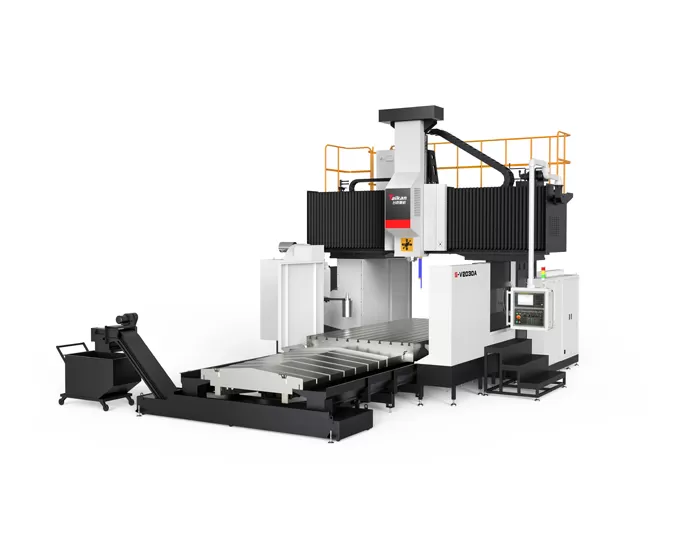

1. Modelli G-V2030A, G-V2040A, G-V2050A, G-V2060A – Mandrino opzionale a 6000 giri/min con trasmissione a cinghia, coppia in uscita di 186/297 N·m.

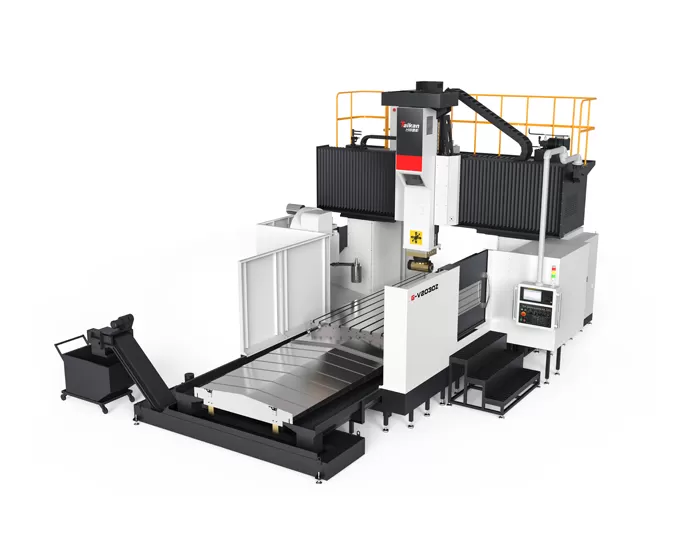

2. Modelli G-V2030Z, G-V2040Z, G-V2050Z, G-V2060Z – Testa di fresatura automatica a squadra opzionale, con corsa asse Y di 3200 mm.

3. Modelli G-R2030B, G-R2040B, G-R2050B, G-R2060B – Carro quadro asse Z opzionale (Z = 1000 mm, altezza macchina 5600 mm; Z = 1250 mm, altezza macchina 6300 mm).

4. Modelli G-R2030Z, G-R2040Z, G-R2050Z, G-R2060Z – Carro quadro asse Z + testa di fresatura automatica a squadra opzionali (corsa asse Y 3200 mm; Z = 1000 mm, altezza macchina 5600 mm; Z = 1250 mm, altezza macchina 6300 mm).

Le informazioni su questa pagina sono solo di riferimento. Specifiche e dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattateci.
