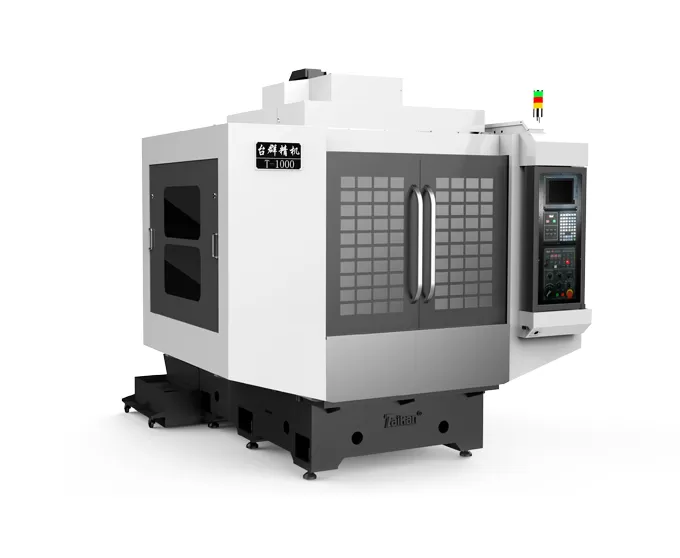

Taikan CNC: HT-1000 Centro di lavoro per foratura e fresatura ad alta velocità e alta precisione

Caratteristica del centro di lavoro per foratura e fresatura ad alta velocità e alta precisione T-1000

Struttura di Base

La struttura di base è progettata con analisi digitale e ingegneria di precisione, con una campata oversize con supporto a sei punti, migliora efficacemente la rigidità della macchina e la resistenza alle vibrazioni, garantire un'elevata stabilità e precisione durante il processo di lavorazione.

X, Y, asce Z

Tutti e tre gli assi sono dotati di viti a ricircolo di sfere di precisione e le guide utilizzano guide lineari ad alta precisione, garantire un funzionamento regolare e un posizionamento preciso per una eccezionale precisione e affidabilità della lavorazione.

Mandrino ad azionamento diretto

Il mandrino presenta un sistema di trasmissione ad azionamento diretto, riducendo gli errori nella maschiatura ad alta velocità e garantisce prestazioni eccellenti con un'elevata potenza di uscita nella lavorazione ad alta velocità.
Il mandrino ad alta velocità risponde rapidamente ed è dotato di cuscinetti a sfera in ceramica, prolunga in modo significativo la durata del mandrino.
Il mandrino di precisione è standard con una velocità massima fino a 24,000 giri/min, soddisfa le esigenze di lavorazione ad alta precisione e alta velocità.

Cambio utensile Servo ad alta velocità

Il sistema di cambio utensile PLC ottimizzato fornisce un processo di cambio utensile veloce e stabile, riducendo in modo significativo il tempo di cambio dello strumento e il tempo di non lavorazione, aumentando così l'efficienza di lavorazione complessiva.
L'asse Z è progettato con un'ottimizzazione per migliorare la rigidità e migliorare in modo significativo accelerazione, ridurre il tempo di traslazione minimo e aumentare ancora l'efficienza della lavorazione e la sensibilità della macchina.

Applicazione del centro di lavoro per foratura e fresatura ad alta velocità e alta precisione T-1000

Ampiamente utilizzato nell'industria 3C, nelle parti automobilistiche, nella lavorazione di piccoli stampi, nei dispositivi medici e in altri settori per la lavorazione di parti di piccole lastre, parti a forma di disco e alloggiamenti.

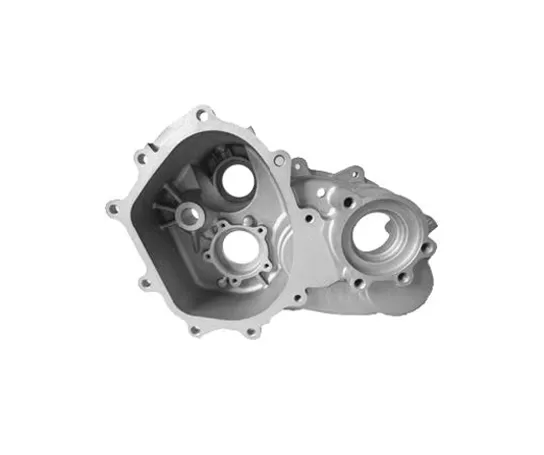

Pezzo esempio 1

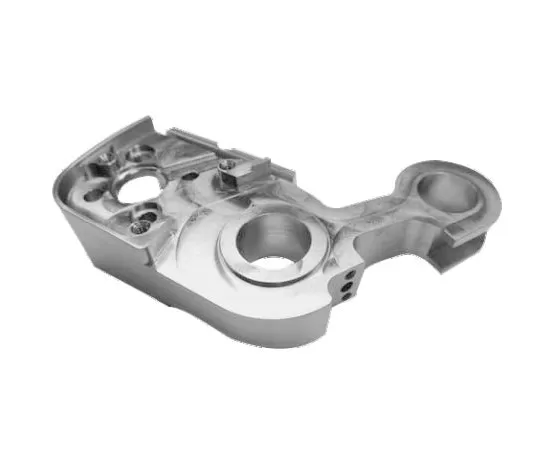

Pezzo esempio 2

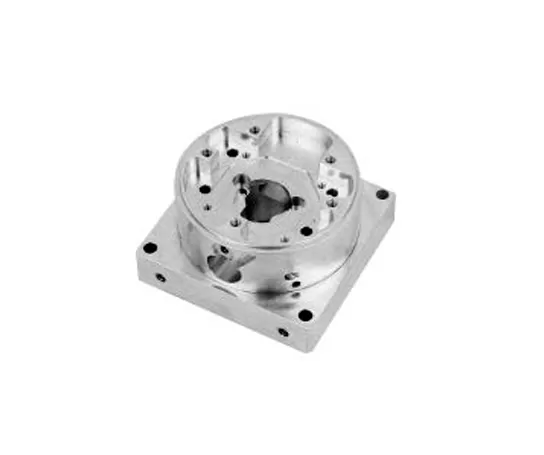

Pezzo esempio 3

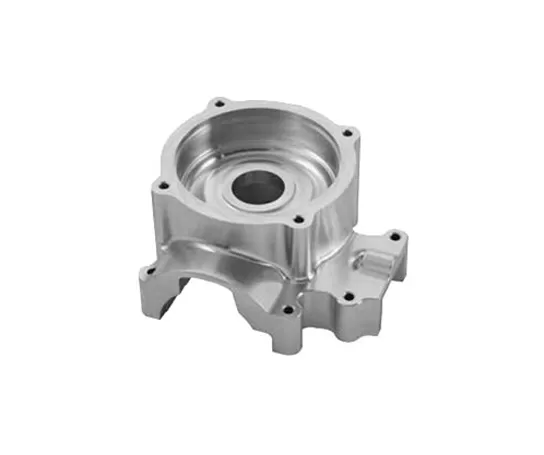

Esempio di pezzo 4

Specifiche del centro di lavoro di foratura e fresatura ad alta velocità e alta precisione HT-1000

Item			Unit	HT-1000	Note
Corse	Corsa tavola (asse X)		mm	1100
	Corsa sella (asse Y)		mm	650
	Corsa testa (asse Z)		mm	410(21T)
	Distanza dal naso del mandrino alla superficie del tavolo		mm	155-565
	Distanza dal centro del mandrino alla superficie di guida della colonna		mm	727
Tavola	Dimensioni tavola		mm	1200*600
	Carico massimo		kg	600
	Scanalatura a T (numero di scanalature - larghezza scanalatura * passo)		mm	5-18*100
Mandrino	Potenza motore (nominale/breve periodo)		kW	3.7/5.5
	Coppia motore (nominale/breve periodo)		N.m	14.1/21.0
	Velocità motore mandrino		rpm	20-20000
	Cono mandrino		/	BT30
Velocità	Gamma velocità di avanzamento taglio		mm/min	1-15000
Velocità	Velocità spostamento rapido assi X/Y/Z		m/min	36/36/36
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.01	GB/T 18400.4（Corsa completa）
Precisione	Ripetibilità (X/Y/Z)		mm	0.006	GB/T 18400.4（Corsa completa）
Magazzino utensili	Capacità magazzino utensili		pcs	21
	Peso massimo utensile		kg	3
	Lunghezza massima utensile		mm	200
	Diametro massimo utensile (pieno/adiacente vuoto)		mm	Ф60/Ф80
Altro	Sistema CNC		/	Mitsubishi M80VB
	Alimentazione aria	Flow	L/min	≥200（ANR）
	Alimentazione aria	Pressione aria	MPa	0.6-0.8
	Potenza installata		kVA	15
	Capacità massima serbatoio refrigerante		L	300
	Dimensioni macchina		mm	270034202710	Corrispondente agli assi XYZ
	Peso (circa)		kg	5500

Le informazioni su questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattateci.
