Name: HHQ5 Centro di lavoro orizzontale ad alta rigidità
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristiche del centro di lavorazione orizzontale HHQ5

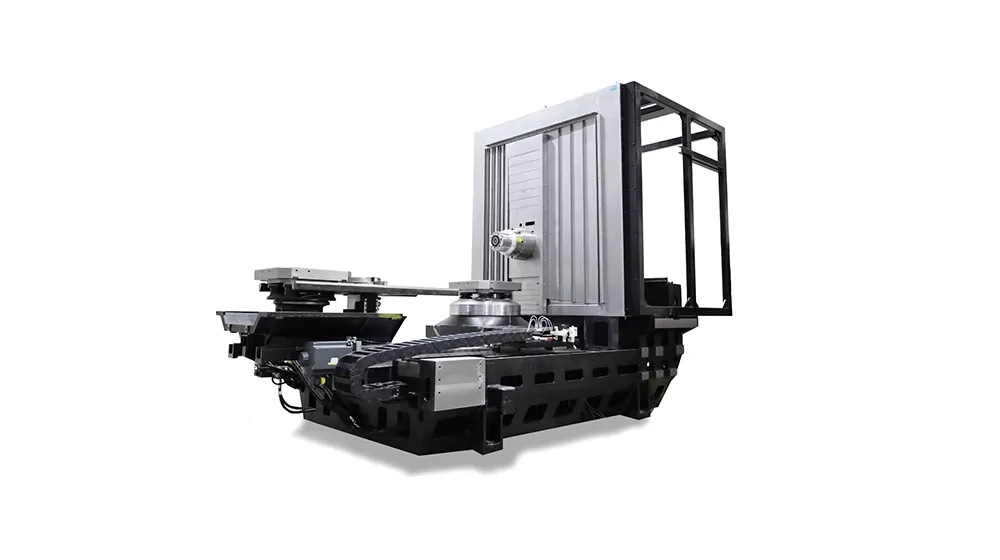

Struttura ad alta rigidità

Letto di fusione integrato a forma di T
Forma termo-simmetrica
Colonna a gradini, leggera, alta rigidità
Configurazione della superficie della guida a gradini, colonna più leggera, ciclo chiuso di forza più breve

Vite di comando per guida

Le guide lineari dei tre assi utilizzano guide lineari a rulli THK, offrendo elevata rigidità, basso attrito e bassa rumorosità.
Le viti a ricircolo di sfere dei tre assi sono NSK, con un design di raffreddamento cavo. Un refrigerante a temperatura controllata circola all'interno del fuso della vite tramite un'unità di raffreddamento, raffreddando rapidamente la vite a ricircolo di sfere durante le avanzate ad alta velocità e mantenendo una temperatura costante per una stabile precisione di lavorazione.

Mandrino

L'asse B utilizza un motore a trasmissione diretta DD di livello internazionale avanzato per una rotazione del pezzo ad alta precisione ed efficienza.
Utilizza un mandrino elettrico ad alta coppia e alta velocità con commutazione automatica a doppio avvolgimento, soddisfacendo diverse esigenze di alta velocità e alta coppia. Alta velocità, alta precisione e bassa rumorosità soddisfano pienamente i requisiti delle operazioni di alesatura, fresatura e foratura.

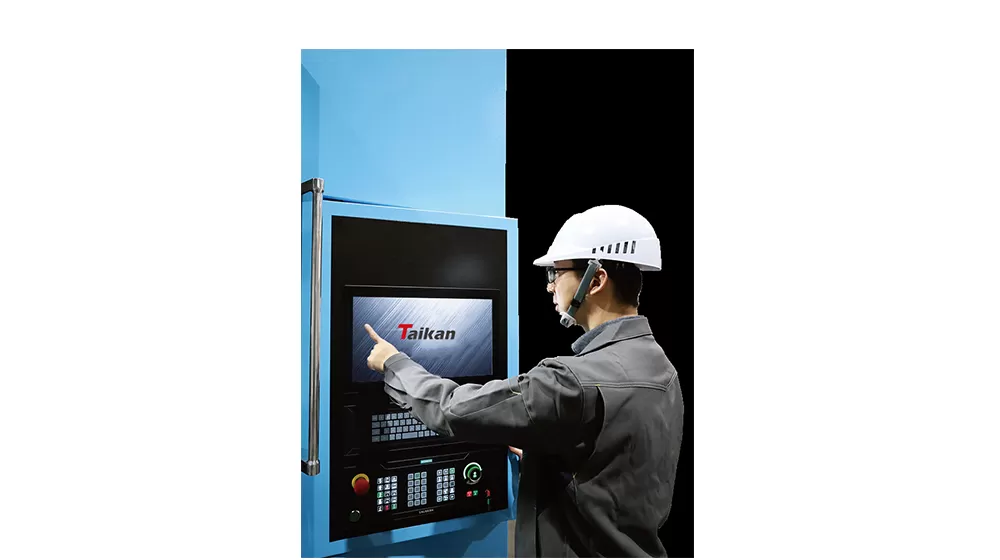

sistema CNC

Dotata di un sistema CNC Siemens 828D ad alte prestazioni, tutti e tre gli assi sono azionati da motori Siemens, garantendo la stabilità del controllo della macchina utensile e assicurando le funzioni di lavorazione CNC e ausiliarie richieste dagli utenti.

Applicazione del centro di lavoro orizzontale HHQ5

Viene utilizzato principalmente nella lavorazione di parti in settori come macchinari per l'ingegneria, automobili, energia, tecnologia dell'informazione e stampaggio. È adatto per la lavorazione di parti a forma di scatola e parti a forma di guscio, ed è particolarmente adatto per la lavorazione di parti complesse e di forma irregolare.

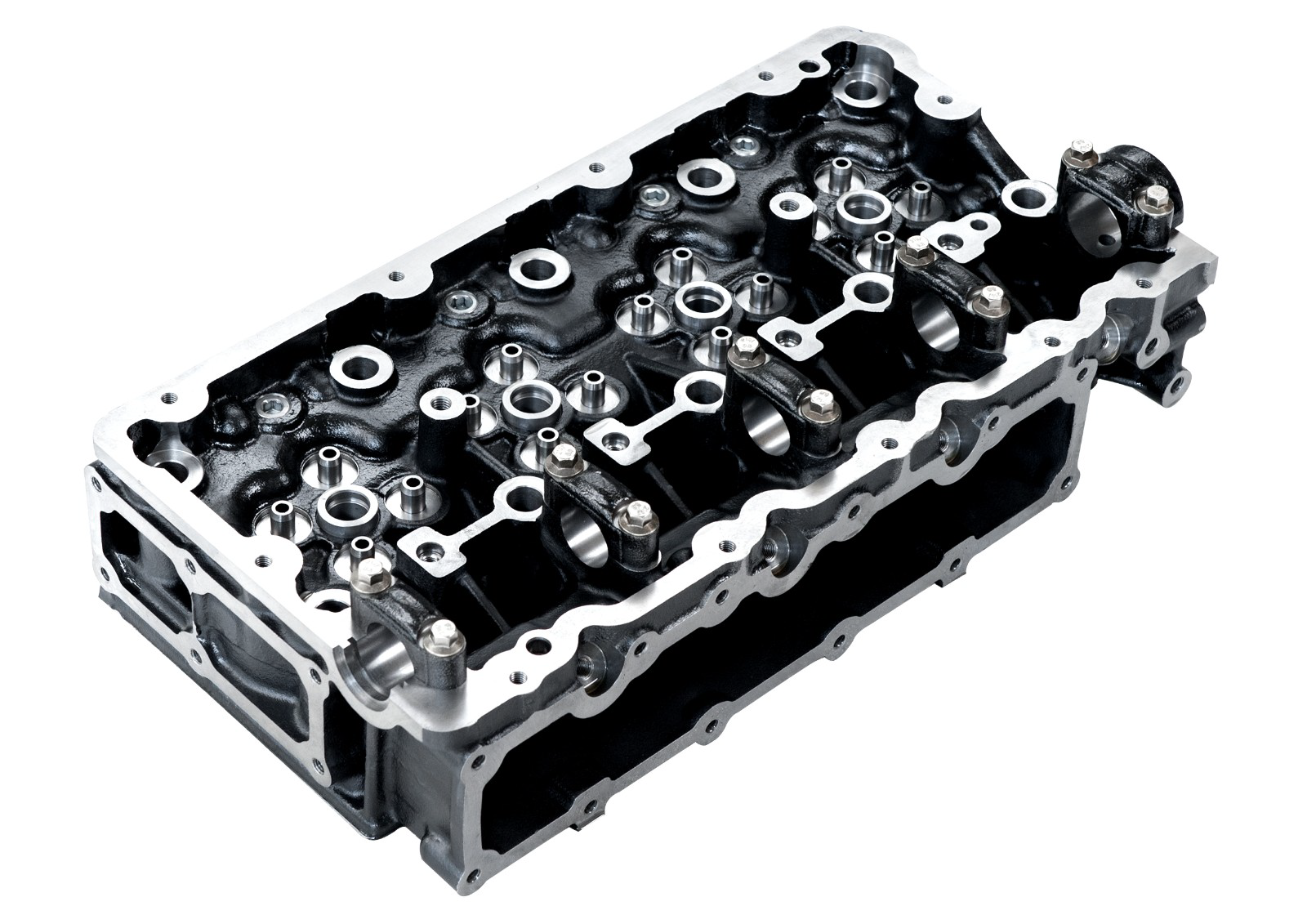

Esempio di pezzo 1

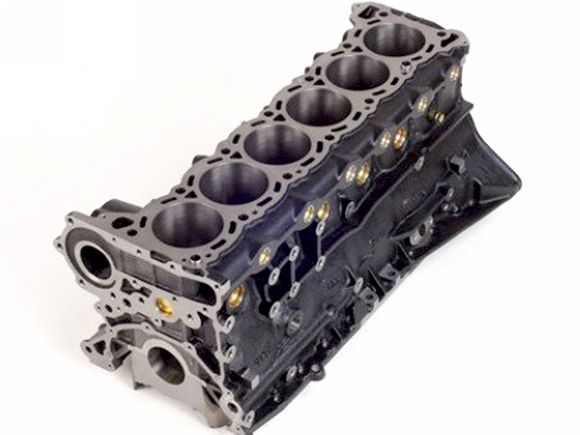

Esempio di pezzo 2

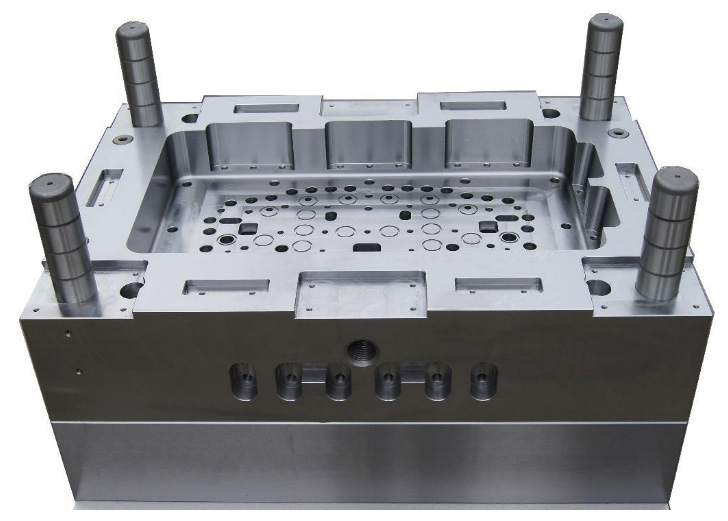

Esempio 3 di pezzo

Esempio pezzo 4

Specifiche tecniche del centro di lavoro orizzontale ad alta rigidità HHQ5

	Name	Unit	Specifica	Note
	CNC Sistema		Siemens 828D
Corse	X/Y/Z	mm	750/750/800
	Asse B	°	360
	Distanza dalla faccia del mandrino al centro tavola	mm	150-950
	Distanza dal centro mandrino alla superficie tavola	mm	120-870
	Max.Dimensioni pezzo	mm	φ850×1000
Tavola	TavolaSize	mm	500*500(2 pcs)
Tavola	Capacità di carico tavola	Kg	800
Mandrino	Potenza mandrino (S1/S6)	Kw	22/37
	Coppia mandrino (S1/S6)	Nm	122/205
	Max.Velocità	giri/min	15000
	Attacco utensile.	-	HSK-A63
Speed	Velocità rapida assi X, Y, Z	m/min	60/60/60
Speed	Avanzamento taglio assi X, Y, Z	mm/min	1~50.000
Accuratezza	Precisione di posizionamento (X/Y/Z)	mm	0.01 0,006 (controllo ad anello chiuso)	VDI3441
	Ripetibilità (X/Y/Z)	mm	0.006 0,004 (controllo ad anello chiuso)	VDI3441
	Precisione di posizionamento (B)	arcsec	8（(controllo ad anello chiuso)	VDI3441
	Ripetibilità (B)	arcsec	6 (controllo ad anello chiuso)	VDI3441
Magazzino utensili	Capacità magazzino utensili	T	40
	Lunghezza utensile	mm	500
	Diametro utensile (pieno/vuoto adiacente)	mm	80/150
	Max.peso utensile	Kg	12
Altri	Potenza elettrica totale	KVA	57
	Altezza macchina	mm	3205
	Dimensioni esterne macchinasize(lunghezza * larghezza)	mm	6025×3985
	Peso totale (ca.)	Kg	17,000

Le informazioni contenute in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
