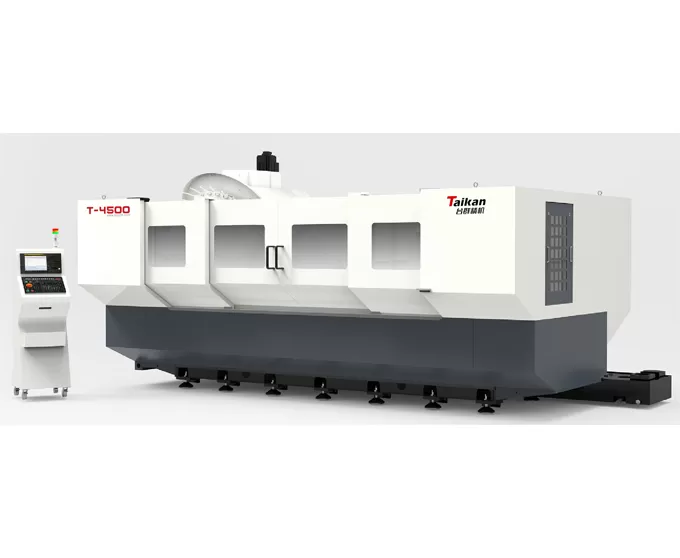

T-4500 centro di lavoro con profilo a colonna mobile

Viaggio

Viaggio in tavola (asse X)

Mm

4500

Sella da viaggio (asse Y)

Mm

400

Headstock travel (asse Z)

Mm

350

Distanza dal naso del mandrino al tavolo

Mm

200-550

Tavolo

Dimensioni del tavolo

Mm

4500*400

Carico massimo.

Kg

800

T-slot (larghezza numero * spaziatura)

Mm

4-14*100

Mandrino

Potenza del motore (nominale/breve tempo)

KW

3.7/5.5

Coppia motore (nominale/breve tempo)

N.m

23.6/35

Velocità del mandrino

Rpm

20-12000

Diametro mandrino

Mm

Milwau100

Cono mandrino

/

BT30

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-10000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

50/30/36

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.08/0.01/0.01

GB/T 18400.4

Ripetizione (X/Y/Z)

Mm

0.05/0.006/0.006

(Viaggio completo)

Rivista di attrezzi

Capacità del caricatore dello strumento

T

21

Peso massimo dello strumento

Kg

3

Lunghezza massima dell'utensile

Mm

200

Diametro Max.

Mm

Milwau60/milwau80

Altri

Sistema CNC

/

Mitsubishi M80VB

Sorgente d'aria

Flusso

L/min

≥ 200(ANR)

Pressione dell'aria

MPa

0.6-0.8

Capacità dell'attrezzatura

KVA

20

Capacità del serbatoio del liquido di raffreddamento

L

400

Dimensioni della macchina

Mm

7500*2500*2400

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

10000
