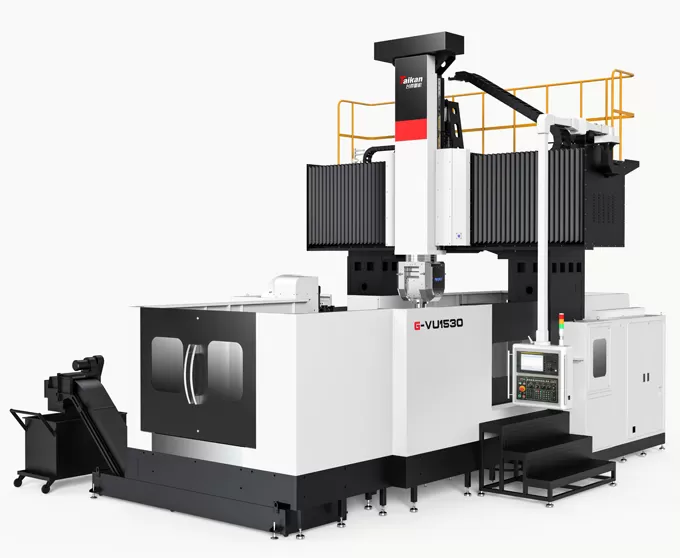

Name: Centro di Lavoro a Portale a 5 Assi HG-VU1530
Brand: Taikan Machine
Availability: InStock

Caratteristica del centro di lavoro a portale a 5 assi G-VU1530

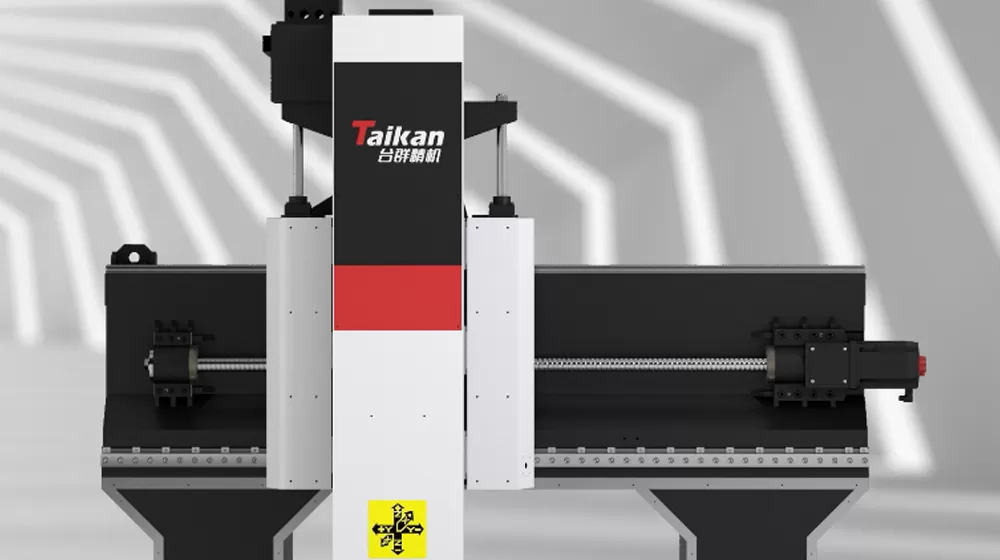

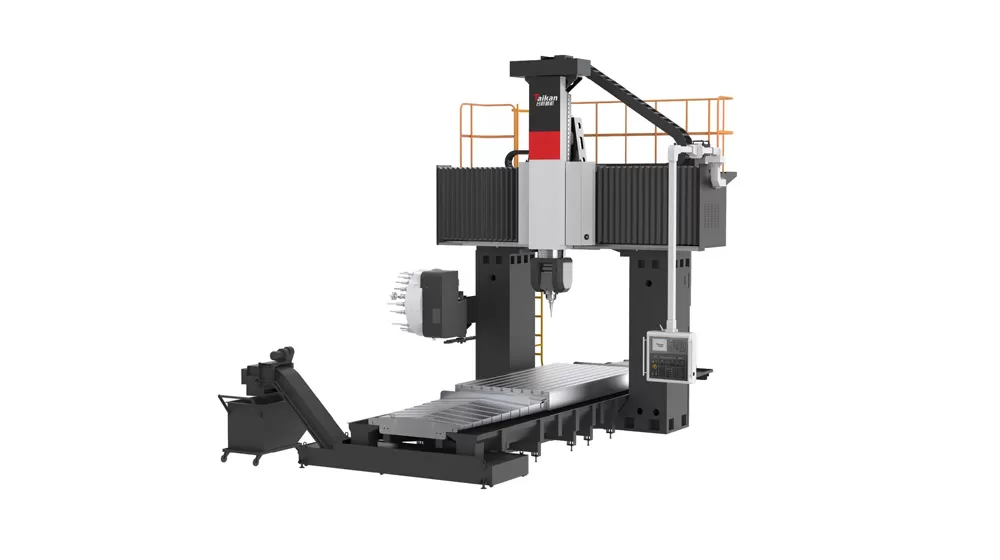

Configurazione a portale

La macchina adotta una struttura fissa a portale con configurazione mobile da tavolo, fornendo stabilità ottimale per operazioni di taglio efficienti.

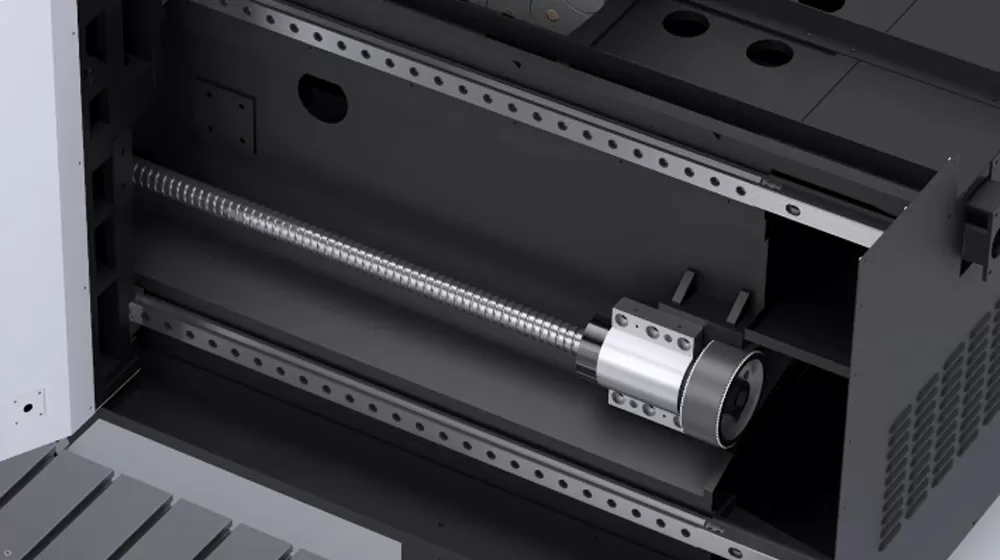

Guide a gradini

I binari di guida del fascio sono fissati in un layout a gradini, aumentando la portata del binario di guida e aumentando la capacità portante, fornendo buone prestazioni di carico e taglio stabile durante la lavorazione.

Bilanciamento dell'azoto

L'asse Z utilizza un cilindro di bilanciamento dell'azoto per bilanciare il peso dell'ariete.

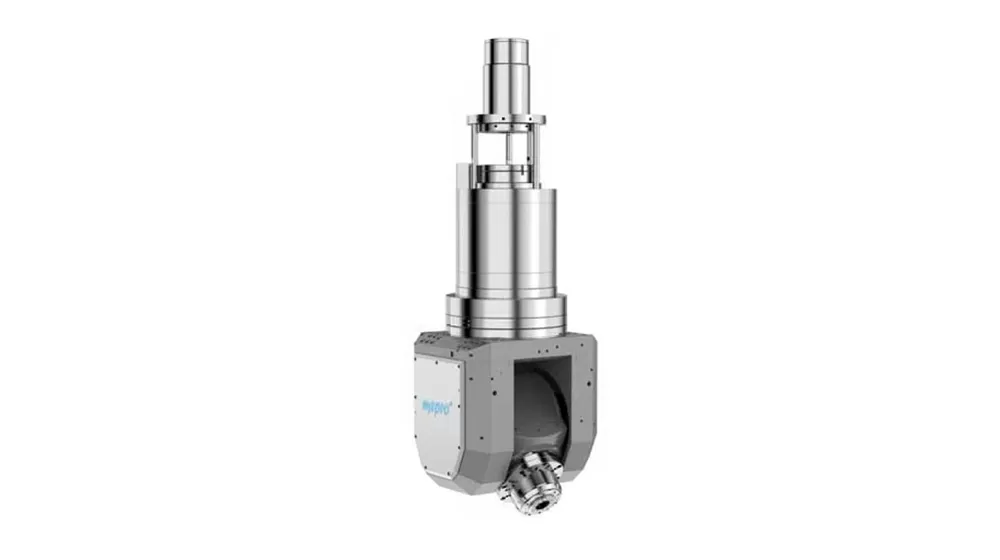

Unità mandrino

L'unità mandrino utilizza una testa di fresatura girevole doppia a/C collegata A 5 assi Zhongke Ibeg T70.5, che può ottenere una lavorazione collegata a 5 assi di superfici complesse.
Con encoder ad alta precisione e un sistema di bloccaggio idraulico, gli assi a e C possono essere bloccati in qualsiasi angolo all'interno del loro intervallo operativo (asse C ± 360 °, un asse ± 110 °).
Mandrino motorizzato Standard da 18000 giri/min, in grado di taglio ad alta precisione, veloce e continuo.

Applicazione del centro di lavoro a portale a 5 assi G-VU1530

Utilizzato principalmente per la lavorazione di parti complesse, alluminio e sue leghe, oltre a materiali difficili da usare. È in grado di lavorare ad alta precisione e ad alta efficienza di superfici spaziali complesse.

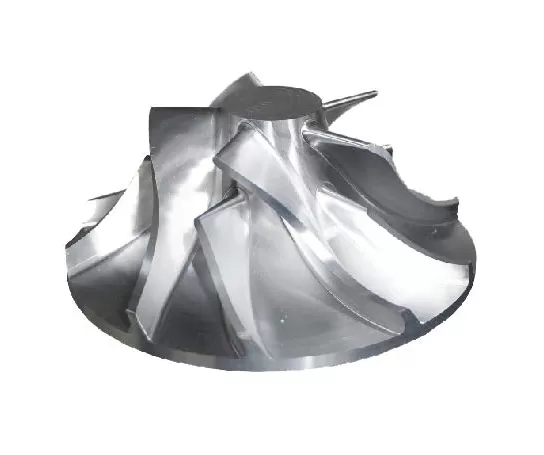

Pezzo esempio 1

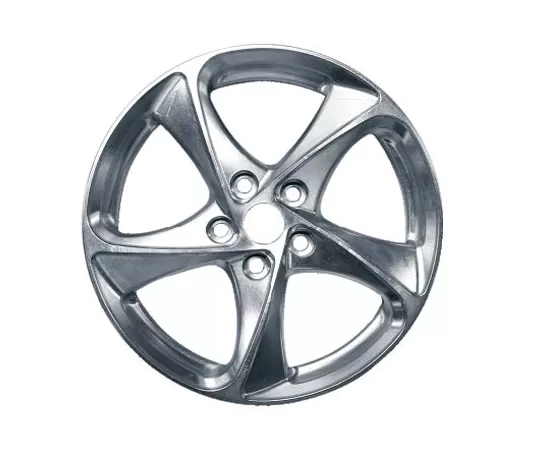

Pezzo esempio 2

Pezzo esempio 3

Specifiche del centro di lavoro a portale a 5 assi HG-VU1530

Item			Unit	HG-VU1530	Note
Corsa	Corsa del piano (asse X)		mm	3200
	Corsa della slitta (asse Y)		mm	2700
	Corsa del montante (asse Z)		mm	1000
	Distanza mandrino-piano		mm	100～1100
	Sporgenza mandrino		mm	329.2
	Larghezza effettiva del portale		mm	2450
Piano	Dimensioni del piano		mm	1500*3000
	Carico max.		Kg	10000
	Cave a T		mm	28
Mandrino	Potenza mandrino		KW	30
	Velocità max.		giri/min	18000
	Coppia		Nm	72Nm-S1, 85Nm-S6
	Attacco mandrino			HSK-A63
	Angolo di oscillazione asse A			±110°
	Rotazione asse C			±360°
	Velocità max. assi A/C		rpm	60
Velocità	Campo di avanzamento (taglio)		mm/min	10000/10000/10000
Velocità	Velocità rapida (assi X/Y/Z)		mm/min	15000/15000/15000
Precisione	Accuratezza di posizionamento (con riga)		mm	0.023/0.021/0.014	Riga lineare Fagor standard
	Ripetibilità (con riga)		mm	0.015/0.013/0.011	Riga lineare Fagor standard
	Accuratezza posizionamento asse A			8″ (VD13441)
	Ripetibilità asse A			4″ (VD13441)
	Accuratezza posizionamento asse C			8″ (VD13441)
	Ripetibilità asse C			4″ (VD13441)
Altri	Contrappeso asse Z			Equilibratura idraulica + azoto

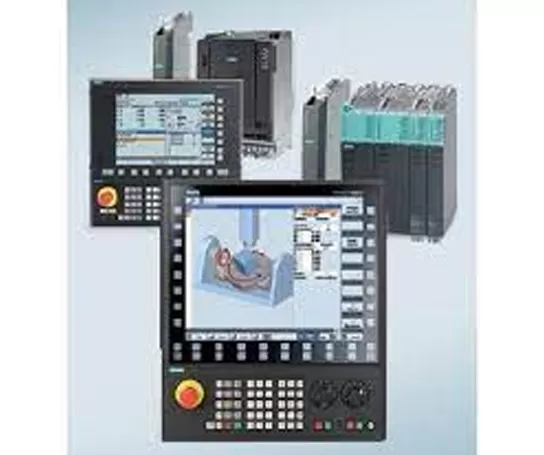

	Sistema CNC			SIEMENS ONE	Controllo simultaneo a 5 assi
	Alimentazione aria	Flow	L/min	500
	Alimentazione aria	Pressione	MPa	0.6～0.8
	Capacità serbatoio refrigerante		L	750
	Dimensioni macchina (L×L×H)		mm	780061006000
	Involucro macchina		set	Lamiera di copertura perimetrale completa	Senza copertura superiore

Le informazioni in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a seguito di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
