I primi 8 guasti delle macchine CNC e come risolverli

Nel mondo altamente automatizzato della produzione meccanica, il funzionamento stabile di una macchina utensile CNC (Computer Numerical Control) è il fattore diretto della produttività e della precisione di lavorazione. Con l'industria che si orienta verso la Smart Manufacturing, la diagnosi dei guasti alle apparecchiature si sta evolvendo dalla tradizionale "manutenzione reattiva" a una "manutenzione predittiva" basata sui dati.

Per gli ingegneri dell'assistenza sul campo e i responsabili di reparto, l'incontro con un codice di allarme o un'anomalia di lavorazione richiede più di una semplice soluzione rapida; esige la comprensione del meccanismo sottostante. Questo articolo presenta un'analisianalisi delle cause radicedi otto guasti comuni delle macchine utensili CNC. Esploreremo le cause fondamentali, la logica diagnostica e le soluzioni sistemiche per aiutare le aziende a massimizzare la loro Efficienza Complessiva dell'Impianto (OEE).

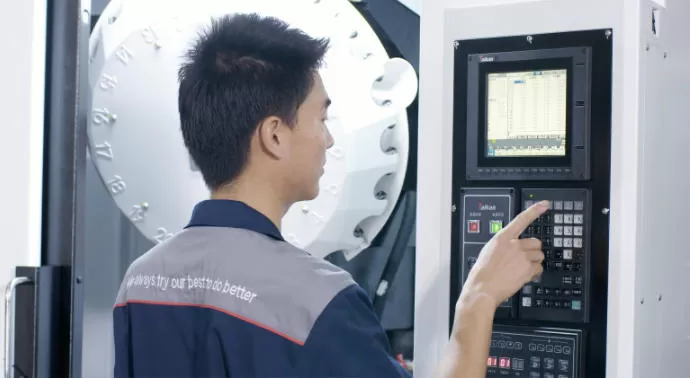

1. Guasti del sistema CNC: una diagnosi congiunta hardware e software

Meccanismo di guasto:
Il sistema CNC è il "cervello" della macchina. Un blocco del sistema o uno schermo nero è in genere innescato da un circuito hardware di watchdog timer, da una logica software di sistema corrotta o dalla perdita di parametri critici. La visualizzazione di un codice di allarme è la funzione di autodiagnosi del sistema che identifica un'anomalia specifica.

Diagnosi approfondita e soluzioni:

• Livello hardware:Per prima cosa, verificare la stabilità dell'alimentazione (DC 5V/24V) all'unità NCU o PCU. Le fluttuazioni di tensione possono causare un funzionamento irregolare della CPU. Se il guasto persiste dopo un riavvio, controllare la tensione della batteria della scheda madre; una bassa tensione può portare alla perdita di parametri nella SRAM (Static Random Access Memory).

• Software e parametri:Per i guasti all'avvio del sistema, considerare un "total clear" o un'inizializzazione (ad esempio, un reset NCK su controlli Siemens o un clear PSRAM su FANUC). Per la risoluzione di falsi allarmi, utilizzare la funzione di monitoraggio del diagramma a contatti del PLC (Programmable Logic Controller). Tracciare lo stato del segnale (tramite tabelle di stato dell'interfaccia I/O) consente una rapida localizzazione di sensori o attuatori esterni difettosi.

• Approfondimento industriale:I moderni sistemi CNC di fascia alta dispongono di diagnostica remota integrata. Monitorando i registri di sistema in tempo reale tramite l'Industrial Internet of Things (IIoT), i tecnici possono eseguire regolazioni dei parametri a distanza e correggere le vulnerabilità.

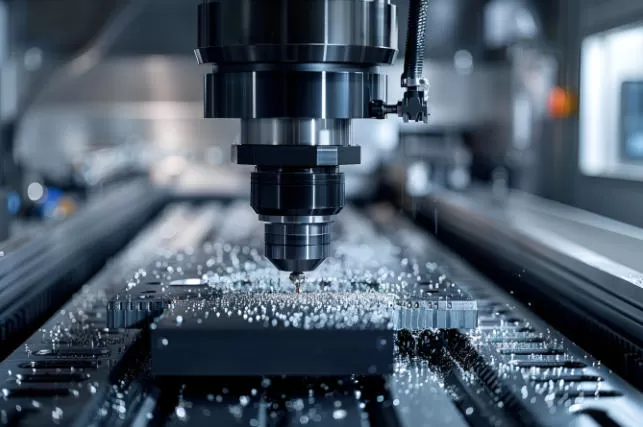

2. Guasti del mandrino: analisi delle vibrazioni e ottimizzazione dell'azionamento

Meccanismo di guasto:
In quanto nucleo di potenza della macchina, le vibrazioni anomale del mandrino sono spesso dovute a uno squilibrio meccanico (ad esempio, scarso bilanciamento dinamico dell'utensile/portautensile), all'usura dei cuscinetti (che porta a un aumento del gioco) o alla perdita di tensione nei componenti di trasmissione (cinghie/ingranaggi). La velocità instabile è in genere correlata a parametri errati del loop di velocità nell'azionamento servo o a interferenze del segnale di feedback dall'encoder.

Diagnosi approfondita e soluzioni:

• Diagnosi meccanica:Utilizzare un analizzatore di vibrazioni per rilevare le frequenze caratteristiche dei cuscinetti del mandrino, distinguendo tra scarsa lubrificazione (vibrazioni ad alta frequenza) e fatica della pista del cuscinetto (impatti a bassa frequenza). Per le trasmissioni a cinghia, controllare la tensione rispetto alle specifiche del produttore utilizzando un tensiometro.

• Diagnosi elettrica:Per le fluttuazioni di velocità, concentrarsi sul cavo di feedback dell'encoder. Assicurarsi che utilizzi una schermatura a coppia intrecciata e che abbia una messa a terra dedicata per prevenire interferenze. Eseguire la funzione di "Auto-tuning" sull'azionamento per ottimizzare i parametri PID dei loop di velocità e corrente, adattando perfettamente le caratteristiche del motore al carico meccanico.

• Criticità della manutenzione:Per i mandrini motorizzati, attenersi rigorosamente al tipo di lubrificante specificato e agli intervalli di rilubrificazione. Un eccesso di grasso può essere dannoso quanto una lubrificazione insufficiente, causando una scarsa dissipazione del calore e il grippaggio.




3. Guasti del sistema di azionamento degli assi: compensazione del gioco e adattamento servo

Meccanismo di guasto:
Il "stick-slip" dell'asse (movimento a scatti) è fondamentalmente causato da una differenza significativa tra i coefficienti di attrito statico e dinamico o da una rigidità insufficiente del sistema servo per la stabilità a bassa velocità. L'imprecisione di posizionamento è di solito legata all'usura della trasmissione meccanica (ad esempio, ridotto precarico della vite a ricircolo di sfere, giunti allentati) o a un errore di inseguimento impostato in modo errato nel sistema servo.

Diagnosi approfondita e soluzioni:

• Compensazione meccanica: verificare regolarmente la precisione di posizionamento e la ripetibilità utilizzando un interferometro laser. Compensare la zona morta di inversione inserendo i valori misurati tramite il parametro di "Compensazione del gioco" del CNC. Se il gioco è eccessivo (tipicamente > 0,02-0,03 mm), ispezionare il precarico della chiocciola della vite a ricircolo di sfere o sostituire i componenti usurati.

• Ottimizzazione servo: in caso di allarmi di fuori corsa, oltre al ripristino manuale, controllare i parametri dei limiti software (ad esempio, parametri FANUC 1320/1321) e l'affidabilità dei finecorsa hardware.

• Manutenzione di precisione: sulle macchine per lavorazioni pesanti, verificare la funzionalità del sistema di lubrificazione delle guide. Un guasto alla lubrificazione distrugge direttamente il film d'olio sulle guide, causando stick-slip e usura prematura.

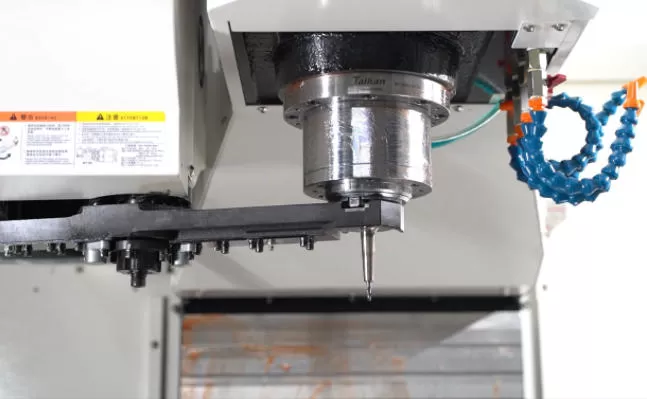

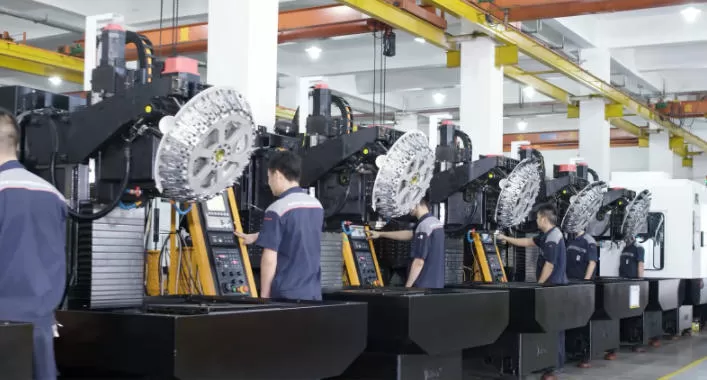

4. Guasti del sistema di cambio utensile: analisi logica del flusso di segnale e del collegamento meccanico

Meccanismo di guasto:
I guasti del cambiautensili automatico (ATC) nellemacchine utensili CNCderivano spesso da una complessa interazione di problemi meccanici ed elettrici. La mancata chiusura dell'utensile è in genere dovuta all'affaticamento delle molle a disco nel meccanismo del tirante o a una corsa insufficiente del cilindro di sbloccaggio. Nel frattempo, l'inceppamento durante un cambio utensile è causato da segnali di interblocco errati che interrompono le operazioni sequenziali come l'inclinazione del magazzino e la rotazione o estensione del braccio manipolatore.

Diagnosi approfondita e soluzioni:

• Logica pneumatica/idraulica: controllare il pressostato nel sistema pneumatico per verificarne la corretta attivazione. Ispezionare le bobine delle valvole solenoidi idrauliche per verificare l'adesione. Per i tiranti idraulici, controllare i livelli del fluido e le guarnizioni per perdite interne che possono ridurre la forza di serraggio.

• Interblocco dei segnali: utilizzare il display di stato del PLC per monitorare la sequenza di cambio utensile. In caso di caduta dell'utensile, dare priorità al controllo dei sensori di posizione del braccio manipolatore (ad esempio, interruttori magnetici o di prossimità) per verificare la corruzione o il ritardo del segnale. Verificare che l'orientamento del mandrino sia preciso e costante.

• Allineamento di precisione: l'allineamento tra il braccio manipolatore, il magazzino utensili e il mandrino deve essere mantenuto entro tolleranze di livello micrometrico. Utilizzare un utensile campione o un calibro di taratura per la calibrazione precisa dell'origine del braccio.

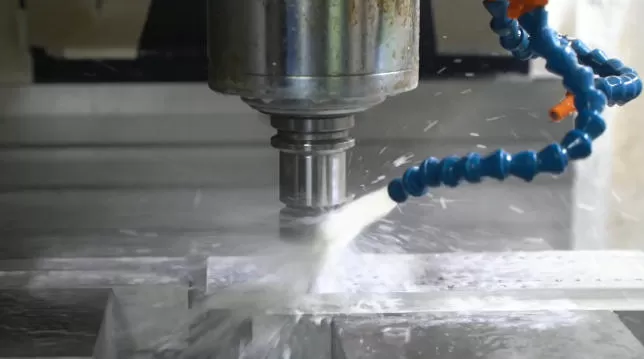

5. Guasti del sistema di raffreddamento: monitoraggio del flusso e filtrazione

Meccanismo di guasto:
I guasti del sistema di raffreddamento spesso hanno origine dall'"intasamento". I trucioli (scarti di lavorazione) che si accumulano nel refrigerante possono ostruire le tubazioni o danneggiare la girante della pompa. Gli interventi per sovraccarico del motore sono solitamente dovuti a una pompa grippata o a una perdita di fase nell'alimentazione.

Diagnosi approfondita e soluzioni:

• Controllo elettrico: misurare la resistenza trifase del motore della pompa del refrigerante per verificarne l'equilibrio e controllare la resistenza di isolamento. Per una pompa che non si avvia, oltre a controllare l'alimentazione principale, assicurarsi che il relè di sovraccarico termico non sia scattato e debba essere ripristinato.

• Gestione del fluido: il primo passo è pulire il serbatoio del refrigerante e sostituire/pulire i filtri. Per le perdite delle tubazioni, determinare se sono dovute a raccordi allentati o al degrado dei tubi flessibili causato dalla corrosione del refrigerante. L'implementazione di interruttori di livello e sensori di flusso fornisce un monitoraggio in tempo reale per prevenire il surriscaldamento del pezzo dovuto alla mancanza di refrigerante.

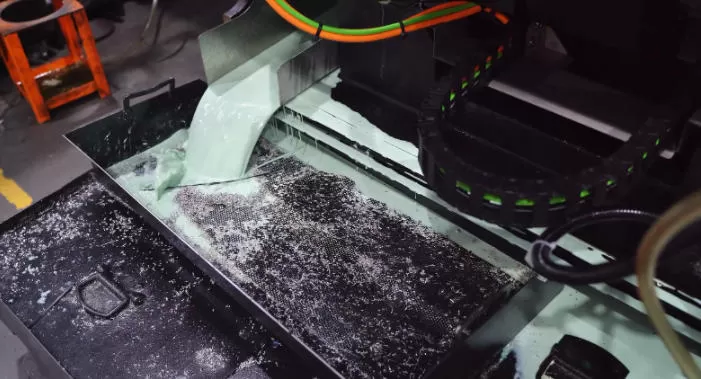

6. Guasti del trasportatore di trucioli: sovraccarico di coppia e inceppamento meccanico

Meccanismo di guasto:
I trasportatori di trucioli (tipicamente a nastro articolato o a coclea) si guastano quando il motore non funziona (problema di alimentazione/elettrico) o quando i trucioli non vengono scaricati in modo efficiente (sovraccarico meccanico). Questo sovraccarico è spesso dovuto a un volume di taglio eccessivamente elevato o allo sviamento della catena e all'inceppamento a causa di una tensione inadeguata.

Diagnosi approfondita e soluzioni:

• Gestione del sovraccarico:Quando si verifica un allarme del trasportatore, rimuovere prima eventuali trucioli accumulati dall'ingresso e dall'uscita. Ruotare manualmente l'albero motore (o il giunto) per determinare se il meccanismo è bloccato meccanicamente.

• Manutenzione meccanica:Ispezionare il nastro articolato per l'usura e regolare la tensione della catena secondo il manuale (ad esempio, alcunemacchine CNC VMCspecificano un gioco del nastro di 6–10 mm). Il sovraccarico cronico può far saltare il fusibile del motore di azionamento o danneggiare il limitatore di coppia.

• Integrazione dell'automazione:Programmare il trasportatore per funzionare in modo intermittente in sincronia con il ciclo di lavorazione, prevenendo grandi ondate di trucioli che possono sovraccaricare il sistema.

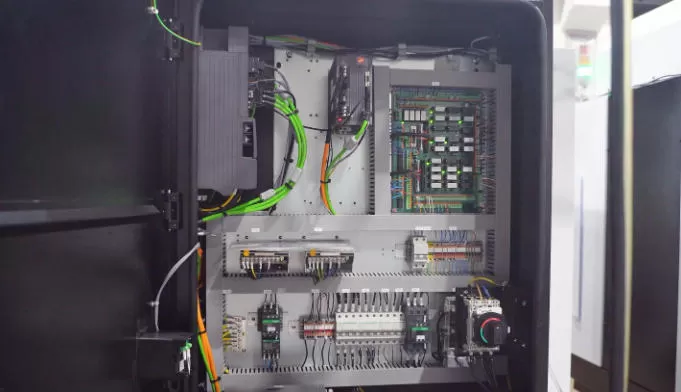

7. Guasti del sistema elettrico: soppressione del rumore e invecchiamento dei componenti

Meccanismo di guasto:
I guasti elettrici sono spesso i più casuali. I contatti dei contattori butterati portano a circuiti intermittenti, mentre una bobina di relè difettosa può rendere inattivo un circuito di controllo. Oltre al guasto dei componenti, l'Interferenza Elettromagnetica (EMI) è una delle principali cause, che spesso corrompe i segnali dell'encoder e provoca "balbettii" dell'asse o derive di posizione.

Diagnosi approfondita e soluzioni:

• Controlli a livello di componenti:Utilizzare un multimetro per misurare la caduta di tensione sui contatti per verificare una resistenza eccessiva. Per gli alimentatori a commutazione, misurare la tensione di uscita per un'ondulazione eccessiva.

• Contromisure contro il rumore:Attenersi rigorosamente alle pratiche di cablaggio che separano i cavi di segnale dai cavi di alimentazione. Per gli azionamenti (VFD) che causano interferenze, installare filtri EMC sull'ingresso di alimentazione e assicurarsi che la resistenza di terra della macchina sia inferiore a 1 Ω.

• Monitoraggio predittivo:L'uso della termografia a infrarossi per scansionare il quadro elettrico può identificare efficacemente i "punti caldi" causati da collegamenti difettosi o componenti in avaria prima che causino un arresto.




8. Guasti di precisione: compensazione degli errori geometrici e termici

Meccanismo di guasto:
Il mancato rispetto della tolleranza del pezzo è un problema complesso e sfaccettato. Può derivare daperdita di precisione geometrica(ad esempio, variazioni del livello della macchina, usura della rettilineità delle guide),deflessione del sistema di processo(deflessione dell'utensile/pezzo), oerrori termici(dilatazione del mandrino, espansione termica della vite a ricircolo di sfere).

Diagnosi approfondita e soluzioni:

• Taratura geometrica: utilizzare livelli elettronici e interferometri laser per verificare le precisioni geometriche fondamentali (ad esempio, planarità del piano, perpendicolarità del mandrino agli assi). Se fuori tolleranza, le azioni correttive vanno dalla raschiatura di precisione alla regolazione dei piedini di livellamento.

• Compensazione degli errori termici: per le derive dimensionali durante lunghe serie di produzione, implementare la compensazione degli errori termici. Ciò comporta il posizionamento di sensori di temperatura (ad esempio, RTD PT100) in punti chiave, la creazione di un modello di deformazione termica (ad esempio, utilizzando reti neurali) e il sistema CNC che compensa il movimento degli assi in tempo reale.

• Ottimizzazione del processo: controllare l'usura dell'utensile (che può essere monitorata tramite il carico del mandrino) e verificare che i parametri di taglio (velocità, avanzamenti, profondità di passata) siano ottimali per prevenire vibrazioni o deflessioni indotte dal processo.




9. Conclusione

Il panorama della diagnosi dei guasti delle macchine CNC sta entrando decisamente in una nuova era basata sui dati. Combinando una profonda comprensione deimeccanismi fisicicon tecniche avanzate ditecniche di elaborazione dei segnali(come l'analisi delle vibrazioni e l'analisi della firma della corrente del motore), gli ingegneri possono non solo risolvere i problemi esistenti più rapidamente, ma anche prevedere e prevenire quelli futuri attraverso il monitoraggio continuo delle condizioni. Padroneggiare la logica diagnostica sopra descritta è un passo fondamentale nell'evoluzione da "tecnico di manutenzione" a "gestore della salute della macchina utensile".
