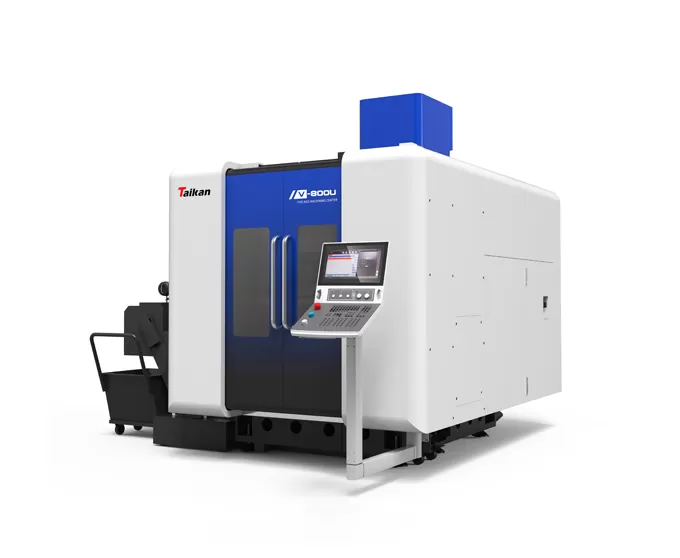

HV-800U Centro di lavoro verticale a 5 assi

Corse

Corsa X/Y/Z

mm

850/900/580

Intervallo di rotazione asse A

°

±120

Intervallo di rotazione asse C

°

360

Distanza tra il naso del mandrino e la superficie del piano di lavoro

mm

180-760

Tavola

Dimensioni tavola

mm

Φ800*630

Carico massimo

kg

800

Scanalature a T (numero scanalature - larghezza * interasse)

mm

9-18*65

Velocità

Velocità rapida assi X/Y/Z

mm/min

36

Velocità di rotazione rapida assi A/C

r/min

A:30/C:50

Precisione

Precisione di posizionamento assi X/Y/Z

mm

0.006/0.006/0.006

Precisione di ripetibilità assi X/Y/Z

mm

0.004/0.004/0.004

Precisione di posizionamento assi A/C

sec

6/6

Precisione di ripetibilità assi A/C

sec

4/4

Mandrino

Potenza motore mandrino (S1/S6)

kW

30/36

Coppia motore mandrino (S1/S6)

Nm

100/120

Velocità del mandrino

r/min

0~16000

Specifiche portautensile

/

HSK A63

Magazzino utensili

Struttura magazzino utensili

/

Magazzino a catena con braccio

Capacità magazzino utensili

T

40

Peso massimo utensile

kg

8

Lunghezza massima utensile

mm

300

Diametro massimo (pieno/adiacente vuoto)

mm

φ80/φ150

Altro

Sistema CNC

/

Siemens SINUMERIK ONE

Pressione richiesta aria compressa

MPa

0,6~0,8

Potenza elettrica totale

kW

75

Dimensioni macchina (lunghezza*larghezza*altezza)

mm

5100*4500*3400

Peso macchina principale (circa)

KG

18000
