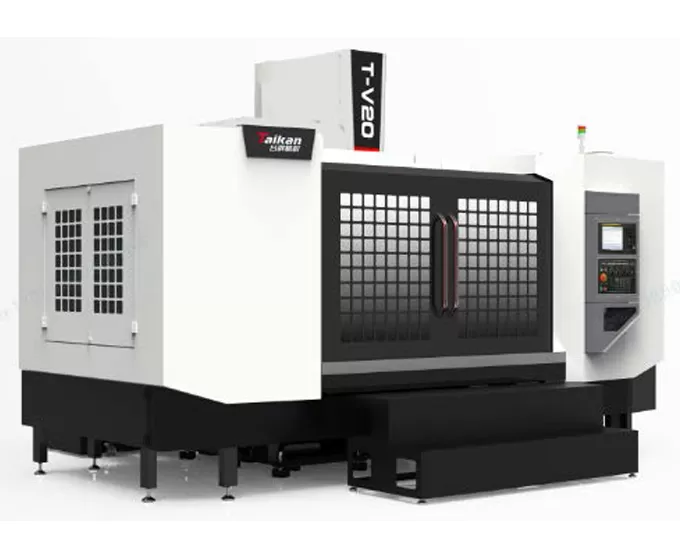

Name: HT-V20 Light Cutting Centro di Lavoro Verticale
Brand: Taikan Machine
Availability: InStock

Specifiche del centro di lavoro verticale a taglio leggero HT-V20

Item			Unit	HT-V20	Note
Corse	Corsa tavola (asse X)		mm	2000
	Corsa slitta (asse Y)		mm	650
	Corsa testa portamandrino (asse Z)		mm	590
	Distanza dal naso del mandrino alla superficie del tavolo		mm	100-690
	Distanza dal centro del mandrino alla superficie di guida della colonna		mm	707
Tavola di lavoro	Dimensioni tavola		mm	2000*650
	Carico massimo (carico uniforme)		kg	800
	Cave a T (numero di cave - larghezza cava * passo)		mm	5-18*125
Mandrino	Potenza motore (nominale/breve periodo)		kW	7.5/11
	Coppia motore (nominale/breve periodo)		N.m	35.8/95.5
	Gamma di velocità		giri/min	20-12000
	Diametro mandrino		mm	150
	Cono mandrino		/	BT40
	Specifiche rivetti		/	1-15000
Velocità	Gamma velocità di avanzamento taglio		mm/min	27/36/36
Velocità	Velocità spostamento rapido assi X/Y/Z		m/min	0.015
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.008	GB/T18400.4 (Corsa completa)
Precisione	Ripetibilità (X/Y/Z)		mm	0.01	GB/T18400.4 (Corsa completa)
Magazzino utensili	Capacità utensili		pcs	0.006
	Peso massimo utensile		kg	24
	Lunghezza massima utensile		mm	7
	Diametro massimo utensile (tutti pieni/vuoti adiacenti)		mm	250
Altro	Contrappeso asse Z			φ75/φ150
	Sistema CNC		/	Mitsubishi M80VB
	Sorgente d'aria	Flow	L/min	≥280（ANR）
	Sorgente d'aria	Pressione aria	MPa	0.6-0.8
	Capacità apparecchiatura		KVA	25
	Capacità serbatoio refrigerante		L	400
	Dimensioni macchina		mm	48003900 (gradini inclusi)2950	Corrispondenti agli assi XYZ
	Peso (ca.)		Kg	8450

Le informazioni in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, non esitate a contattarci.
