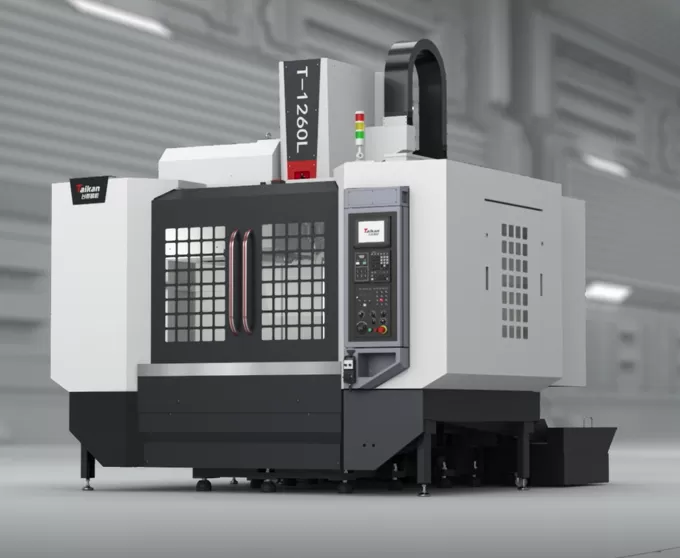

HT-1260L Centro di lavoro verticale ad alta velocità e alta precisione

Corse

Corsa tavola (asse X)

mm

1200

Corsa slitta (asse Y)

mm

600

Corsa testa (asse Z)

mm

570

Distanza dal naso mandrino alla superficie tavola

mm

140～710

Distanza dal centro mandrino alla guida colonna

mm

659

Tavola

Dimensioni tavola

mm

1300*600

Carico max (carico uniforme)

kg

1000

Cava a T (numero cave - larghezza × interasse)

mm

5-18*100

Mandrino

Potenza motore (nominale/di breve periodo)

kW

7.5/11

Coppia motore (nominale/di breve periodo)

N.m

35.8/95.5

Gamma di velocità

giri/min

50~8000 (cinghia)

Diametro mandrino

mm

φ150

Cono mandrino

/

BT40

Specifiche del tirante

/

P40T-I（MAS403）

Velocità

Gamma velocità di avanzamento taglio

mm/min

1-10000

Velocità di spostamento rapido assi X/Y/Z

m/min

36/36/20

Precisione

Precisione di posizionamento (X/Y/Z)

mm

0.01

GB/T18400.4 (Corsa completa)

Ripetibilità (X/Y/Z)

mm

0.007

Magazzino utensili

Capacità utensili

pcs

24

Peso massimo utensile

kg

7

Lunghezza massima utensile

mm

250

Diametro massimo utensile (tutti occupati / adiacente vuoto)

mm

Φ75/Φ150

Altre specifiche

Controllo CNC

/

Mitsubishi M80VB

Alimentazione aria

Flow

L/min

≥280（ANR)

Pressione aria

MPa

0.6~0.8

Capacità macchina

KVA

25

Capacità serbatoio refrigerante

L

300

Dimensioni macchina

mm

3000×3499×3146

Corrispondente agli assi X*Y*Z

Peso (circa)

Kg

7000
