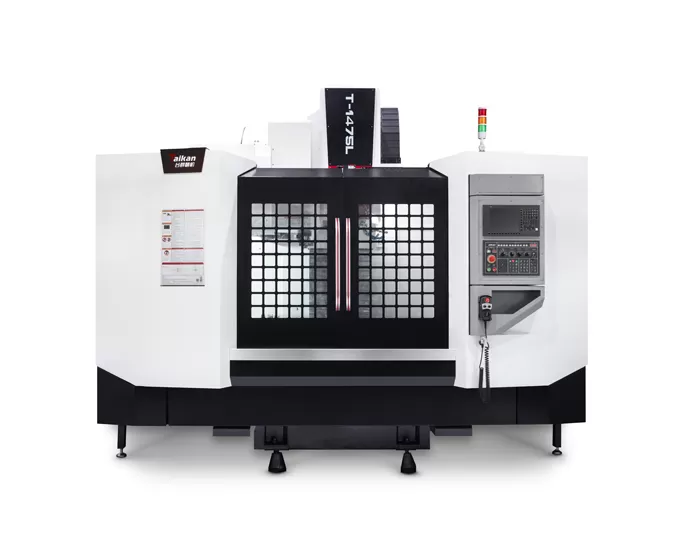

T-1475L centro di lavoro verticale ad alta velocità e alta precisione

Viaggio

Viaggio in tavola (asse X)

Mm

1400

Sella da viaggio (asse Y)

Mm

750

Headstock travel (asse Z)

Mm

750

Distanza dal naso del mandrino alla superficie del tavolo

Mm

120 ~ 870

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

810

Tavolo

Dimensioni del tavolo

Mm

1500*750

Carico massimo (carico uniforme)

Kg

1400

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*150

Mandrino

Potenza del motore (nominale/breve tempo)

KW

15/18.5

Coppia motore (nominale/breve tempo)

N.m

143/191

Gamma di velocità

R/min

50 ~ 6000 (cintura)

Diametro mandrino

Mm

Graph190

Cono mandrino

/

BT50

Specifiche del rivetto

/

P50T-I(MAS403)

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

24

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

15

Rivista di attrezzi

Capacità dello strumento

Mm

300

Peso massimo dello strumento

Mm

0/105/0/210

Lunghezza massima dell'utensile

Pz

1-10000

Diametro Max.

Kg

24/24/15

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.015

GB/T18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.008

Altri

Contrappeso asse Z

Contrappeso

Sistema CNC

/

FANUC 0i-MF Plus

Sorgente d'aria

Flusso

L/min

280(ANR)

Pressione dell'aria

MPa

0.6 ~ 0.8

Capacità dell'attrezzatura

KVA

35

Capacità del serbatoio del liquido di raffreddamento

L

400

Dimensioni della macchina

Mm

5050x3680x3440

Con pedale trasportatore a chip

Peso (circa)

Kg

11400
