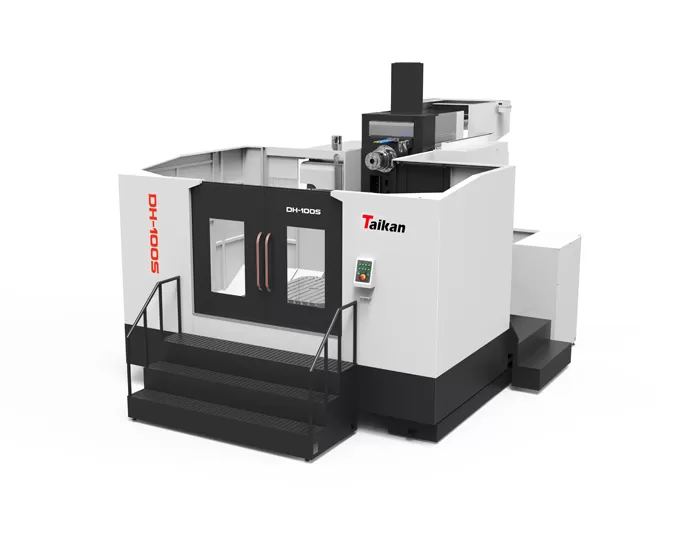

HDH-100S Centro di Lavorazione Orizzontale

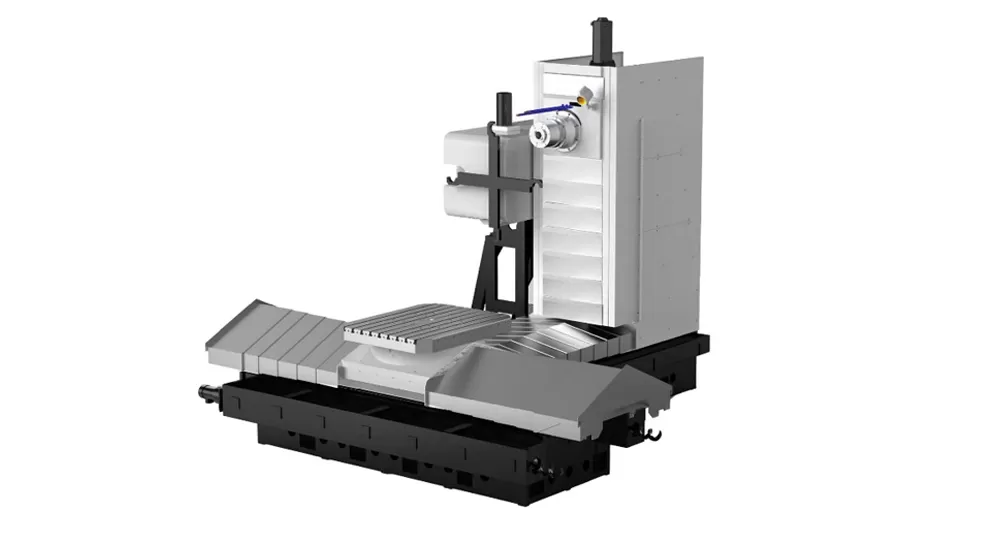

La struttura a forma di T con movimento a colonna dell'asse Z fornisce la tavola rotante con uno spazio di rotazione estremamente ampio. Con un diametro di rotazione massimo di altezza 2000mm, gestisce facilmente la lavorazione della maggior parte dei componenti di tipo box.

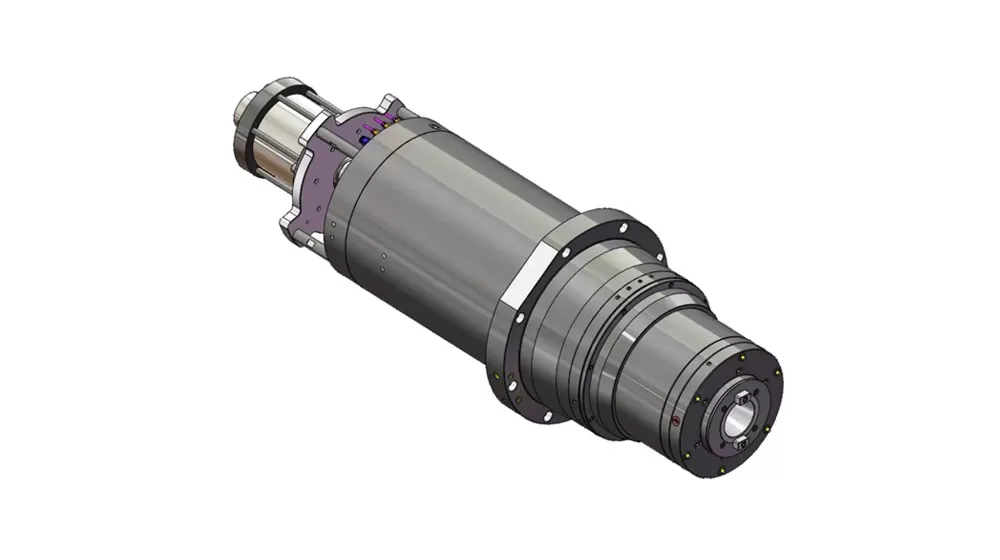

• Dotato di un mandrino elettrico BT50 ad alta potenza, con commutazione automatica a doppio avvolgimento, in grado di soddisfare diverse esigenze per alta velocità e coppia elevata. Il mandrino offre prestazioni ad alta velocità, alta precisione e basso rumore.

• Il sistema di raffreddamento a temperatura controllata standard riduce efficacemente la temperatura del mandrino, previene la deformazione termica e mantiene una precisione di lavorazione stabile durante operazioni estese.

• Sono disponibili varie opzioni di mandrino per gestire diverse condizioni operative, garantire prestazioni efficienti e stabili in diversi ambienti di produzione.

• Il sistema utilizza perni di posizionamento conici ad alta precisione combinati con un meccanismo di bloccaggio boost idraulico per garantire che il piano di lavoro sia saldamente bloccato, mantenendo stabilità e prestazioni senza vibrazioni durante la lavorazione.

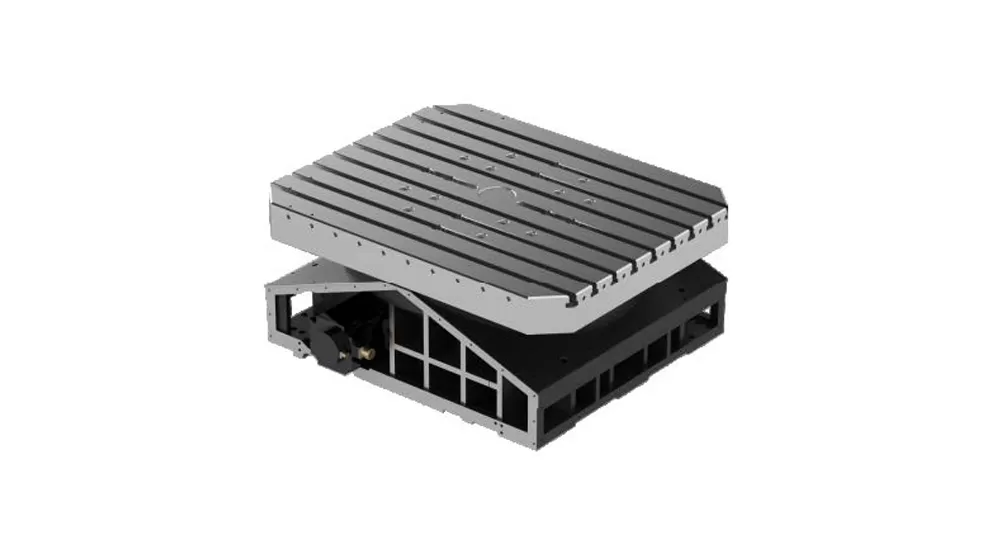

• La tavola rotante CNC a camma presenta una superficie di trasmissione a velocità costante della camma curva e una trasmissione a contatto di rotolamento precaricata con cuscinetti a rullini sulla torretta, che offre alta precisione, alta velocità, zero backlash, E la capacità di gestire carichi pesanti.

• È disponibile anche una tavola rotante ad azionamento diretto ad alta precisione, dotata di un motore a trasmissione diretta senza telaio ad alta coppia, cuscinetti della tavola rotante dedicati ad alta precisione di grande diametro, E una grata circolare Renishaw per una maggiore precisione e stabilità.
